4G基站的覆蓋范圍計算

4G基站的覆蓋范圍有公式可以估算嗎。D頻段的,十分感謝!

提問者: dyxx  提問時間: 2015-10-20

更多 基站 覆蓋 計算 相關問題
問題答案 ( 3 )

這個沒有統一的公式,因?yàn)榕c特殊時隙配置,隨機接入有關系,不同的參數計算方法不同,然后可以考慮波長等因素


例如以特殊時隙計算

SSITrx-tx(ms)Ttx-rx(ms)TA(s)距離
    (km)
Trx-tx(ms)Ttx-rx(ms)TA(s)距離
    (km)
0000.00035703107.10.000020.0000150.00033953101.9
1000.0001427142.80.000020.0000150.0001252137.6
2000.0001070332.10.000020.0000150.0000895326.9
3000.0000713521.40.000020.0000150.0000538516.2
4000.0000356810.70.000020.0000150.000018185.5
5000.0003213596.40.000020.0000150.0003038591.2
6000.0001070332.10.000020.0000150.0000895326.9
7000.0000713521.40.000020.0000150.0000538516.2
8000.0000356810.70.000020.0000150.000018185.5




回答者: wwwmscbsccom     回答時間:2015-10-20 22:03

18        12


鏈路預算,跟很多因素有關,不同時隙配比,不同環境,不同目標速率等相關參數設置都不一樣。



回答者: hulmes11     回答時間:2015-10-23 14:48

16        15


影響TD-LTE最大覆蓋半徑的有幾個因素:

1.CP配置對覆蓋距離的影響

OFDM技術能有效克服頻域上自身的干擾問題,但是無法克服由于多徑時延造成的符號間干擾(ISI)和子載波正交性破壞問題。多徑時延表現為信號經過無線信道后發生的較大時延及幅度衰減。對此,在TD-LTE系統中,在每個OFDM符號之前加入循環前綴CP。只要各徑的多徑時延與定時誤差之和不超過CP長度,就能保證接收機積分區間內包含的各子載波在各徑下的整數波形,從而消除多徑帶來的符號間干擾和子載波間的干擾(ICI)。

正常CP:正常CP有7個OFDM符號,第1個OFDM符號的CP長度是5.21μs,第2到第7個OFDM符號的CP長度是4.69μs。正常CP可以在1.4km的時延擴展范圍內提供抗多徑保護能力,適合于市區、郊區、農村以及小區半徑小于5km的山區環境。

擴展CP:擴展CP有6個OFDM符號,每個OFDM符號的CP長度均是16.67μs。擴展CP可以在10km的時延擴展范圍內提供抗多徑保護能力,適合于覆蓋距離大于5km的山區環境以及需要超遠距離覆蓋的海面和沙漠等環境。

2. GP配置對覆蓋距離的影響

TD-LTE系統利用時間上的間隔完成雙工轉換,但為避免干擾,需預留一定的保護間隔(GP)。GP的大小與系統覆蓋距離有關,GP越大,覆蓋距離也越大。GP主要由傳輸時延和設備收發轉換時延構成,即:

GP=2×傳輸時延+TRx-Tx,Ue (1)

最大覆蓋距離=傳輸時延*c  (2)

其中c是光速。TRx-Tx,Ue為UE從下行接收到上行發送的轉換時間,該值與輸出功率的精確度有關,典型值是10μs~40μs,在本文中假定為20μs。


DwPTS用于傳輸下行鏈路控制信令和下行數據,因此GP越大,則DwPTS越小,系統容量下降。在系統設計中,常規CP的特殊子幀配置7即10:2:2是典型配置,該配置下理論覆蓋距離達到18.4km,既能保證足夠的覆蓋距離,同時下行容量損失又有限。擴展CP的特殊子幀配置0即3:8:1,覆蓋距離可以達到97km,適合于海面和沙漠等超遠距離覆蓋場景。
3. 隨機接入突發信號格式對覆蓋距離的影響

在TS36.211中定義了五種隨機接入突發信號格式。物理層隨機接入突發信號由CP、前導序列Preamble、保護時間GT三部分組成:2.jpg


由于接入時隙需要克服上行鏈路的傳播時延以及用戶上行鏈路帶來的干擾,因此需要在時隙設計中留出足夠的保護時間,該保護時間即為GT。GT長度決定了能夠支持的接入半徑:

小區覆蓋距離=GT*c/2 (4)

其中c是光速。


其中:

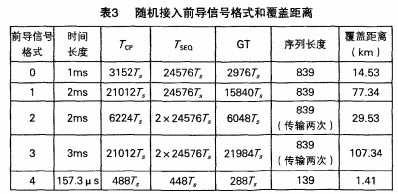

前導信號格式0,最大小區覆蓋距離14km,適合于正常覆蓋小區。

前導信號格式1,最大小區覆蓋距離77km,適合于大的覆蓋小區。

前導信號格式2,最大小區覆蓋距離29km,前導信號重復1次,信號接收質量提高,適合于較大覆蓋小區以及UE移動速度較快的場景。

前導信號格式3,最大小區覆蓋距離107km,前導信號重復1次,信號接收質量提高,適合于海面和沙漠等超遠距離覆蓋。

前導信號格式4,是TD-LTE系統所特有的,它在特殊時隙中UpPTS里發射,最大小區覆蓋距離1.4km,適合于室內和室外密集市區。


1354afd5a4K:JFD()$#_本文來自移動通信網gg1fic3.cn,版權所有

回答者: zhangshiqin     回答時間:2015-10-31 14:08

15        13
