PCI規劃原則

（1）LTE各種重選、切換的系統消息中，鄰區的信息均是以頻點+PCI的格式下發、上報，現實組網不可避免的要對小區的PCI進行復用，因此同頻組網的情況下，可能造成由于復用距離過小產生PCI沖突，導致終端無法區分不同小區，影響正確同步和解碼。

常見的沖突主要有以下兩種：

Ø  collision

在同頻的情況下，假如兩個相鄰的小區分配相同的PCI，這種情況下會導致重疊區域中至多只有一個小區會被UE檢測到，而初始小區搜索時只能同步到其中一個小區，而該小區不一定是最合適的，稱這種情況為collision

Ø  confusion

一個小區的兩個相鄰小區具有相同的PCI，這種情況下如果UE請求切換到ID為A的小區，eNB不知道哪個為目標小區。稱這種情況為confusion

規劃中應考慮避免“collision”和“confusion”。因此：

同頻組網時，任何一個小區與所有鄰區PCI不重復，且一個小區的兩個相鄰鄰區不規劃相同的PCI。異頻小區無需考慮。

（2）LTE系統中CRS（下行參考信號）用于下行物理信道解調及信道質量測量，終端測量計算頻帶內小區的CRS平均功率RSRP，作為衡量小區覆蓋電平強度標準，目前小區選擇、小區重選、切換均是基于RSRP值進行。

無線網絡衡量信道質量指標SINR通過RSRP與干擾電平的比值計算得到。

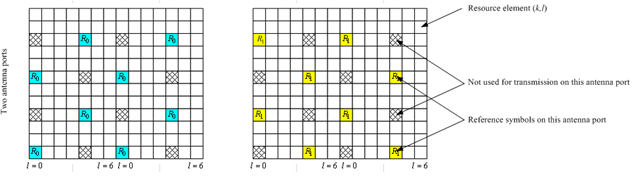

普通CP（保護循環前綴）情況下，下行2天線端口CRS的位置（每一個小框代表一個RE，頻域上15Khz，時域上是1個OFDM碼長，即1/14ms）

PCI mod 3=0、1、2時2天線端口CRS的位置圖如下：同模時2天線端口CRS的位置一致，同頻組網下，兩個模相同的小區CRS重疊引起干擾，導致SINR出現惡化。下行單天線端口時，PCI mod 6同模時CRS的位置一致，同樣需要注意mod 6干擾問題。所以：

宏站鄰近小區盡量避免PCI mod 3干擾，室分單天饋同頻鄰近小區盡量避免PCI mod 6干擾。

（3）3/4G互操作，在3G華為設備側添加鄰區時，采用的是先在RNC側添加所有4G外部鄰區，單小區再索引的做法。同一個RNC下，4G鄰區的頻點+PCI必須唯一，否則RNC側無法導入。因此：

對應3G一個RNC的范圍內，同頻4G小區PCI必須唯一。

綜合上述要求，PCI規劃原則總結如下：

Ø  鑒于宏站、室分異頻組網，LTE宏站、室分小區PCI獨立規劃。（相比宏站，室分小區PCI規劃相對簡單）

Ø  任何小區與同頻鄰區的PCI不重復，小區相鄰兩個同頻的鄰區PCI不重復。

Ø  對應3G一個RNC范圍內4G同頻小區PCI唯一。

Ø  宏站同頻組網情況下，盡量避免模3干擾，最相近的3個小區PCI不共模。

Ø  室分同頻組網情況下，單天饋覆蓋相鄰小區盡量避免模6干擾，雙天饋小區盡量避免模3干擾。

說明：目前將PCI分為168組，小組內PCI模3不同，如0、1、2一組，3、4、5一組，以此類推，同頻小區按組分配，分配時對打小區注意模3錯開，但未考慮對應3G一個RNC范圍內4G同頻小區PCI唯一的問題。

一、PCI的個數：168*3=504個；

二、規劃優化的原則：

    1、避免相同的PCI分配給兩個相鄰的小區；

    2、避免同一小區的兩個鄰區的PCI相同；

    3、避免PCI模三干擾；
