CSFB主叫流程

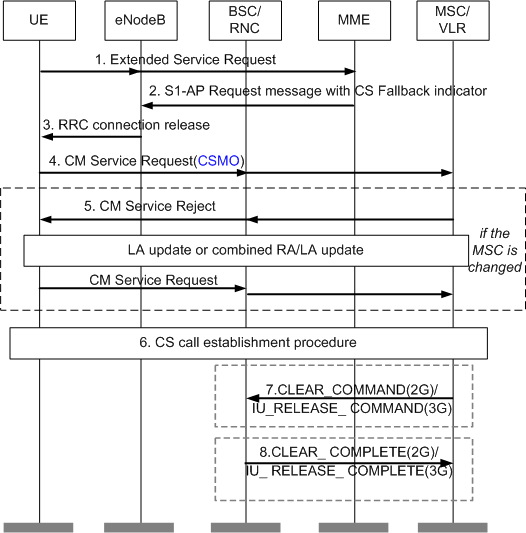

主叫CSFB流程說明

1） UE發起CS Fallback語音業務請求。UE語音撥打時，會發一條extended service request，消息里會攜帶CSFB信息。其中service-type信元指示業務類型為始發CSFB語音業務，同時攜帶該UE在聯合附著過程中CS域給它分配的TMSI。之后會在基站的輔助下回落至2G。

2） MME發送Initial Context Setup Request消息給eNodeB，包含CS Fallback Indicator。該消息指示eNodeB，UE因CS Fallback業務需要回落到UTRAN/GERAN。

3） eNodeB要求UE開始系統的小區測量，并獲得UE上報的測量報告，確定重定向的目標系統小區。然后向UE發送目標系統具體的無線配置信息，并釋放連接。LTE網絡通過RIM流程（無線消息管理流程）提前獲取2G目標小區廣播信息，將2G網絡的廣播信息一并填充至RRC Release消息中下發，省去終端讀取2G廣播信息的時間（約省1.83秒）

4） UE接入目標系統小區，發起CS域的業務請求CM Service Request。如果CM業務請求消息中攜帶“CSMO”標志，則MSC Server記錄本次呼叫是移動始端CSFB呼叫。

5） 如果目標系統小區歸屬的MSC Server與UE附著EPS網絡時登記的MSC Server不同，則該MSC Server收到UE的業務請求時，由于沒有該UE的信息，可以采取隱式位置更新流程，接受用戶請求。如果MSC Server不支持隱式位置更新，且MSC Server沒有用戶數據，則拒絕該用戶的業務請求。如果MSC Server拒絕用戶的業務請求會導致UE發起一個CS域位置更新流程。終端發起位置更新請求，且位置更新請求消息中的Additional update parameters信元中攜帶CSMO標識，同時該標識有效，則MSC Server會記錄本次呼叫是CSFB呼叫。（CS fallback緊急呼叫流程中，CM_SERVICE_REQUEST消息前無需位置更新。）

6）完成位置更新后UE再次在 CS域建立語音呼叫流程。

7） 通話結束后，MSC Server向主叫回落到的BSC發送的拆線消息CLEAR_COMMAND消息中攜帶CSFB Indication信元，指示BSC拆除空口連接并指示UE回到LTE網絡。 或者M(jìn)SC Server向主叫回落到的RNC發送IU_RELEASE_COMMAND消息，攜帶End Of CSFB信元，指示RNC拆除空口連接并指示UE回到LTE網絡。

8） MSC收到BSC的CLEAR_COMPLETE消息/RNC的IU_RELEASE_COMPLETE消息表示呼叫結束，A口拆鏈完成。接入側在指示終端重選網絡時只針對CSFB用戶通話前攜帶LTE頻點，實現CSFB終端快速返回LTE，快速回落過程也稱為FastReturn（用戶不可及時間可縮短為1-2秒。）。

2.6.2 CSFB被叫流程

MSC Server收到對UE的被叫語音請求，通過存在的SGs關聯和MME信息，向該MME發起尋呼請求。MME通過eNodeB在空口尋呼該UE，并指示UE回落到目標GERAN/UTRAN網絡。UE接入到目標網絡后，在電路域繼續進行語音呼叫。

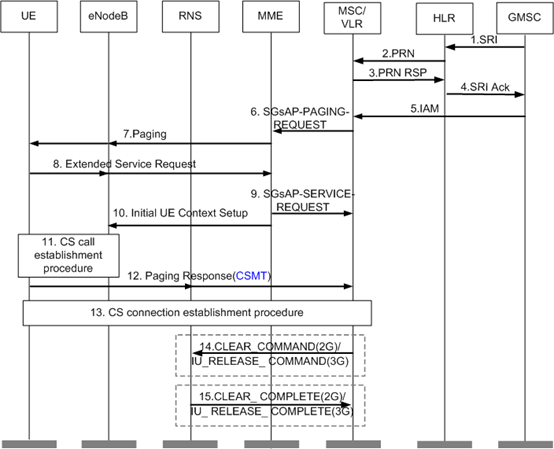

被叫CSFB流程說明

1） GMSC Server向被叫用戶歸屬HLR發送取路由信息請求。

2） HLR收到該SRI消息后，向被叫用戶當前附著到的old MSC Server獲取漫游號碼。

3） old MSC Server為該次呼叫分配漫游號碼MSRN1，并返回給HLR。

4） HLR將該漫游號碼發送給GMSC。

5） GMSC收到該漫游號碼后，進行號碼分析，根據分析結果將呼叫路由到old MSC Server。

6） MSC Server收到IAM入局（例如中繼ISUP入局）消息后，根據存在的SGs關聯和MME信息，發送SGsAP-PAGING-REQUEST(攜帶IMSI，TMSI，Service indicator ，CLI，LAC)消息給MME。

7） MME發送Paging消息給eNodeB。eNodeB發起空口的Paging流程。

8） UE建立連接并發送Extended Service Request消息給MME（消息中攜帶“CSMT”移動終端標識）。

9） MME發送SGsAP-SERVICE-REQUEST消息給MSC Server。MSC Server收到此消息，不再向MME重發尋呼請求消息。為避免呼叫接續過程中，主叫等待時間過長，MSC Server收到包含空閑態指

示的SGs Service Request消息，先通知主叫，呼叫正在接續過程中。

10） MME發送Initial UE Context Setup消息給eNodeB，包含CS Fallback Indicator。該消息指示eNodeB，UE因CSFB業務需要回落到UTRAN/GERAN。

11） UE回落到CS域之后，UE檢測到當前的位置區信息和存儲的位置區不同，將發起位置更新。MSC Server收到UE發送的LOCATION_UPDATE_REQUEST消息。這種情況下，UE不需要回Paging Response給MSC Server，UE直接發送SETUP消息建立呼叫。如果位置更新消息中攜帶“CSMT”標志，則MSC Server記錄本次呼叫是CSFB呼叫。

12） 伴隨著空口、A/Iu-CS接口連接的建立，UE回Paging Response消息給MSC Server，該消息中攜帶CSMT標識，即使BSC/RNC沒有向該UE發起過尋呼請求，也需要能處理UE的尋呼響應。如果尋呼響應消息中的位置區信息和VLR中保存的不一致，則VLR在業務接入成功之后將SGs關聯置為非關聯。

13） 建立CS呼叫。

14） 通話結束后，指示BSC/RNC拆除空口連接并指示UE回到LTE網絡。

15） MSC收到BSC的CLEAR_COMPLETE消息/RNC的IU_RELEASE_COMPLETE消息表示呼叫結束。接入側在指示終端重選網絡時只針對CSFB用戶攜帶LTE頻點，實現CSFB終端快速返回E-UTRAN。FastReturn方案也需要網絡的支持，如果網絡不支持，則通過網絡優先級的方式返回LTE（一般為最高優先級）。

ESR→RRC Connection Release（攜帶3G頻點）→讀取3G系統消息→在3G側進行RRC連接→在3G側進行語音業務信令流程。
