RNC基礎知識
小妹剛做網優，什么也看不懂，各位大神能不能白話描述下td的cn、rnc、nodeb的功能，書上寫的太抽象了，沒學過通信的我看不懂，求教啊
提問者: 更多
RNC
相關問題
• GU連接態原則上不返回LTE；華為RNC可配置U2L重定向策略，具體有知道的嗎？ 2019-04-09
• 3G跨RNC切換失敗有哪些原因 2018-04-22
• 邏輯小區電路域RAB指派建立失敗的RAB數目,RNC原因 2018-04-10
• RRC連接建立完成以后，UE能力信息通過RRC連接什么傳遞到RNC 2017-11-13
• 華為RNCSAU單板的作用 2017-04-20
• W網中RNC是如何分配上行擾碼的？ 2017-01-09
• 一個RNC要更換POL需要向局方要什么信息 2016-12-20
• RNC中的POL是什么東西 2016-12-15
• 3G跨RNC切換失敗有哪些原因 2018-04-22
• 邏輯小區電路域RAB指派建立失敗的RAB數目,RNC原因 2018-04-10
• RRC連接建立完成以后，UE能力信息通過RRC連接什么傳遞到RNC 2017-11-13
• 華為RNCSAU單板的作用 2017-04-20
• W網中RNC是如何分配上行擾碼的？ 2017-01-09
• 一個RNC要更換POL需要向局方要什么信息 2016-12-20
• RNC中的POL是什么東西 2016-12-15
問題答案
( 5 )
CN就是核心網,RNC是無線網絡控制器,NODEB是基站,核心網理解為網絡的核心,即可當成一個圓的中心位置,一般是MSC(SEVER+MGW)或SGSN)連接RNC,RNC連基站(NODEB),可能一個MSC會連幾個RNC,一個RNC會連幾百個基站,比較難表達,最白話的解釋是CN-RNC-NODEB一層控制管理一層,一層涉及的范圍細過一層,你所打的電話是由手機發送到去基站的天線(無線傳播),然后再由基站傳輸給RNC,RNC給CN,再到HLR(這東西記錄了用戶的信息進行審核,最后由核心網下發你所申請的業務至目標,一層一層返回下來.這樣寫的話神仙也會寫死,建議你還是看不懂也還是多看看網絡架構功能的知識,或者找你們公司的大哥們直接口述指導下吧!
回答者：
shaoxi1103
回答時間：2013-07-16 17:06
55
35
Core Network，就是核心網，和接入網區分的。CN并不單單是3G的叫法，2G同樣分為接入網和核心網。3G里面CN主要包括MSC，HLR，VLR，AUC，SGSN，GGSN等。

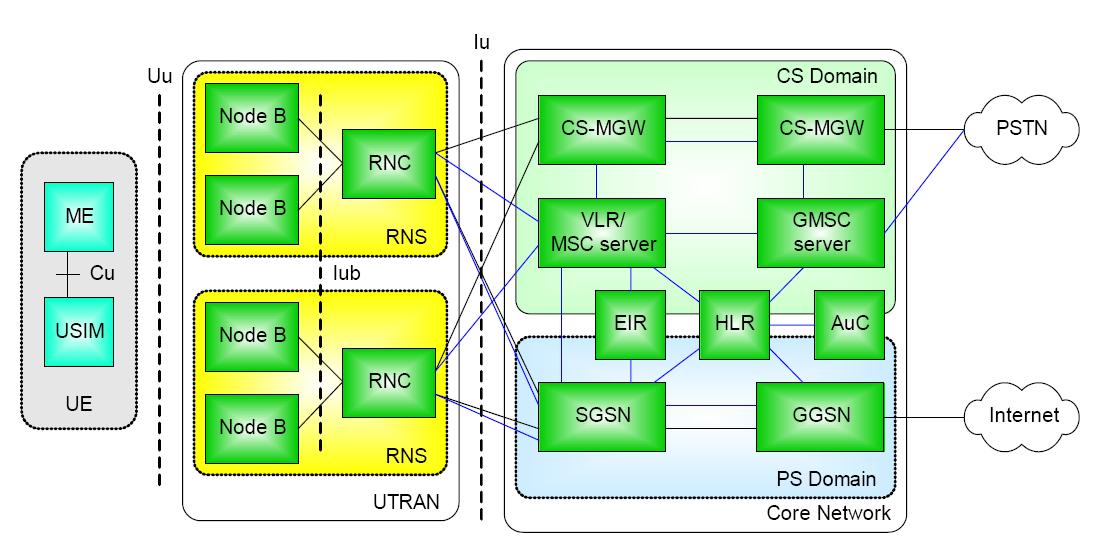

下圖是TD的網絡結構，在這里我們突出了核心網部分，所以這部分畫的比較詳細：
我們可以看到在核心網部分包括了以下幾個網元實體：HLR、VLR、MSC、MSC GW、MGW、SGSM、GGSM、Auc和EIR。當然還包括短消息中心和網管部分，在圖中沒有畫出。下面我們來了解一下這些網元實體的基本功能：
1、HLR：用于存儲用戶業務基本特征主備份的數據庫。這些信息包括：開通業務的信息、禁止漫游區域、補充業務信息、UE在VLR和/或SGSN一級的位置信息、IMSI、MSISDN等用戶標識、PDP Address和LCS業務信息等。
2、VLR：用于存儲用戶業務基本特征副本和位置信息的數據庫。這些信息包括：IMSI/MSISDN/MSRN/TMSI等用戶標識、用戶所在位置區的標識、用戶所在SGSN的標識（如果支持Gs接口）、補充業務參數和為用戶分配新的TMSI。
說明：Gs接口是指SGSN和VLR/MSC的接口。
3、MSC Server：主要功能是處理電路域呼叫相關的信令，包括：電路域呼叫控制與移動性控制；終結user-network信令，并將其轉換為相應的network-network信令；與CS-MGW相關聯的呼叫狀態控制等。
說明：目前的VLR和MSC在物理實現上都是做到一起的，但是在邏輯功能上是分開的。
4、Auc：這是與鑒權和加密相關的網元實體，主要是存儲用戶用于IMSI鑒權的數據；存儲用戶用于空中接口加密的數據；存儲用戶的identity key；用于生成IMSI鑒權所使用的數據；用于生成空中接口加密的密鑰等。
5、EIR：存儲IMEI標識的數據庫。
說明：IMEI(International Mobile Equipment Identity)是國際移動設備身份碼的縮寫，是由15位數字組成的"電子串號"，它與每臺手機一一對應，而且該碼是全世界唯一的。每一只手機在組裝完成后都將被賦予一個全球唯一的一組號碼，這個號碼從生產到交付使用都將被制造生產的廠商所記錄。下一篇博客我們將對諸如IMEI、IMSI、TMSI、MSISDN等做詳細的介紹。
6、GMSC Server：處理GMSC相關的信令，包括：呼叫控制與移動性控制；路由控制；與CS-MGW相關聯的呼叫狀態控制等。
7、MGW：它的功能是處理電路域呼叫的用戶數據，包括：承載控制；與MSC Server/GMSC Server交互，進行資源控制；擁有并處理echo canceller等資源；可能需要有codec；與移動性相關的功能（如SRNS重定位）等。
這里需要解釋一下echo canceller和codec：
echo主要是由于3G的AMR業務和其他網絡的語音業務的速率不同而導致的（其實3G的AMR業務也有多種的速率）
codec主要是比如3G AMR業務是12.2kbps，而PSTN的語音業務是64Kbps的PCM編碼，因此如果3G用戶呼叫PSTN的用戶，就要有這么一種網元實體實現編碼 方式的轉換，當然如果是3G網絡內的呼叫，是可以不需要的，這也就是我們說“可能”的原因所在：）
8、SGSN：它和VLR/MAC的功能相似，但是主要是處理PS域的，存儲用戶分組 業務的基本特征副本和位置信息。包括：IMSI/P-TMSI/PDP Address等標識；用戶所在路由區的標識；用戶所在VLR的標識（如果支持Gs接口）；GGSN地址信息（針對每個激活的PDP上下文）；為用戶分配 新的P-TMSI；分組業務網關功能等。
9、GGSN：主要是完成用戶分組業務的位置注冊功能，包括：IMSI/PDP Address等標識；用戶所在SGSN的地址信息；分組業務網關功能等。其功能與GMSC Server相似，只不過是處理PS域的業務。
RNC：
RNC就相當于BSC，二者所起的作用是差不多的。
無線接入網負責處理所有無線相關的功能，而這些功能大部分位于RNC。無線接入網包含許多物理實體，這些實體管理接入網的資源并且為用戶提供接入核心網的方法。
RNC具有如下主要功能：
1、管理并且確保最佳使用無線接入網的無線資源
2、控制無線接入網的移動性和切換。
3、TD-SCDMA 和 GSM之間的切換功能，以及TD-SCDMA 和 GSM/GPRS之間的小區重選功能
4、建立和釋放使用電路交換和分組交換數據的RAB服務
5、為核心網和用戶設備(UE)之間的控制消息提供透明的承載服務
6、支持UE尋呼、信令連接處理和RAB服務處理等功能
7、支持信道速率切換功能，提高PS數據業務性能
8、支持TD-SCDMA N 頻點功能
9、提供網元管理功能
10、提供大規模的TD無線網絡統計計數器功能
11、模塊化設計，靈活擴容；
RNC是TD-SCDMA RAN中的中心節點
NodeB：
就是基站。
Node B通過標準的Iub接口與RNC互連，通過Uu接口與UE進行通信，主要完成Uu接口物理層協議和Iub接口協議的處理
一般，Node B主要由控制子系統、傳輸子系統、射頻子系統、中頻/基帶子系統、天饋子系統等部分組成。
希望能幫到樓主
下圖是TD的網絡結構，在這里我們突出了核心網部分，所以這部分畫的比較詳細：
我們可以看到在核心網部分包括了以下幾個網元實體：HLR、VLR、MSC、MSC GW、MGW、SGSM、GGSM、Auc和EIR。當然還包括短消息中心和網管部分，在圖中沒有畫出。下面我們來了解一下這些網元實體的基本功能：
1、HLR：用于存儲用戶業務基本特征主備份的數據庫。這些信息包括：開通業務的信息、禁止漫游區域、補充業務信息、UE在VLR和/或SGSN一級的位置信息、IMSI、MSISDN等用戶標識、PDP Address和LCS業務信息等。
2、VLR：用于存儲用戶業務基本特征副本和位置信息的數據庫。這些信息包括：IMSI/MSISDN/MSRN/TMSI等用戶標識、用戶所在位置區的標識、用戶所在SGSN的標識（如果支持Gs接口）、補充業務參數和為用戶分配新的TMSI。
說明：Gs接口是指SGSN和VLR/MSC的接口。
3、MSC Server：主要功能是處理電路域呼叫相關的信令，包括：電路域呼叫控制與移動性控制；終結user-network信令，并將其轉換為相應的network-network信令；與CS-MGW相關聯的呼叫狀態控制等。
說明：目前的VLR和MSC在物理實現上都是做到一起的，但是在邏輯功能上是分開的。
4、Auc：這是與鑒權和加密相關的網元實體，主要是存儲用戶用于IMSI鑒權的數據；存儲用戶用于空中接口加密的數據；存儲用戶的identity key；用于生成IMSI鑒權所使用的數據；用于生成空中接口加密的密鑰等。
5、EIR：存儲IMEI標識的數據庫。
說明：IMEI(International Mobile Equipment Identity)是國際移動設備身份碼的縮寫，是由15位數字組成的"電子串號"，它與每臺手機一一對應，而且該碼是全世界唯一的。每一只手機在組裝完成后都將被賦予一個全球唯一的一組號碼，這個號碼從生產到交付使用都將被制造生產的廠商所記錄。下一篇博客我們將對諸如IMEI、IMSI、TMSI、MSISDN等做詳細的介紹。
6、GMSC Server：處理GMSC相關的信令，包括：呼叫控制與移動性控制；路由控制；與CS-MGW相關聯的呼叫狀態控制等。
7、MGW：它的功能是處理電路域呼叫的用戶數據，包括：承載控制；與MSC Server/GMSC Server交互，進行資源控制；擁有并處理echo canceller等資源；可能需要有codec；與移動性相關的功能（如SRNS重定位）等。
這里需要解釋一下echo canceller和codec：
echo主要是由于3G的AMR業務和其他網絡的語音業務的速率不同而導致的（其實3G的AMR業務也有多種的速率）
codec主要是比如3G AMR業務是12.2kbps，而PSTN的語音業務是64Kbps的PCM編碼，因此如果3G用戶呼叫PSTN的用戶，就要有這么一種網元實體實現編碼 方式的轉換，當然如果是3G網絡內的呼叫，是可以不需要的，這也就是我們說“可能”的原因所在：）
8、SGSN：它和VLR/MAC的功能相似，但是主要是處理PS域的，存儲用戶分組 業務的基本特征副本和位置信息。包括：IMSI/P-TMSI/PDP Address等標識；用戶所在路由區的標識；用戶所在VLR的標識（如果支持Gs接口）；GGSN地址信息（針對每個激活的PDP上下文）；為用戶分配 新的P-TMSI；分組業務網關功能等。
9、GGSN：主要是完成用戶分組業務的位置注冊功能，包括：IMSI/PDP Address等標識；用戶所在SGSN的地址信息；分組業務網關功能等。其功能與GMSC Server相似，只不過是處理PS域的業務。
RNC：
RNC就相當于BSC，二者所起的作用是差不多的。
無線接入網負責處理所有無線相關的功能，而這些功能大部分位于RNC。無線接入網包含許多物理實體，這些實體管理接入網的資源并且為用戶提供接入核心網的方法。
RNC具有如下主要功能：
1、管理并且確保最佳使用無線接入網的無線資源
2、控制無線接入網的移動性和切換。
3、TD-SCDMA 和 GSM之間的切換功能，以及TD-SCDMA 和 GSM/GPRS之間的小區重選功能
4、建立和釋放使用電路交換和分組交換數據的RAB服務
5、為核心網和用戶設備(UE)之間的控制消息提供透明的承載服務
6、支持UE尋呼、信令連接處理和RAB服務處理等功能
7、支持信道速率切換功能，提高PS數據業務性能
8、支持TD-SCDMA N 頻點功能
9、提供網元管理功能
10、提供大規模的TD無線網絡統計計數器功能
11、模塊化設計，靈活擴容；
RNC是TD-SCDMA RAN中的中心節點
NodeB：
就是基站。
Node B通過標準的Iub接口與RNC互連，通過Uu接口與UE進行通信，主要完成Uu接口物理層協議和Iub接口協議的處理
一般，Node B主要由控制子系統、傳輸子系統、射頻子系統、中頻/基帶子系統、天饋子系統等部分組成。
希望能幫到樓主
回答者：
OscarDon
回答時間：2013-07-16 19:16
69
34
樓上解釋得相當詳細了
回答者：
youngorc
回答時間：2013-07-16 21:07
36
40
學習了，很詳細
回答者：
女人如夢
回答時間：2013-07-16 21:25
43
43
我覺得最簡單最直白的理解就是：NODEB就是廣播信號的
RNC就是控制著NODEB，管理資源分配的，用戶要什么資源，要哪些資源。
CN就是負責交換的
RNC就是控制著NODEB，管理資源分配的，用戶要什么資源，要哪些資源。
CN就是負責交換的
回答者：
wwwmscbsccom
回答時間：2013-07-16 22:38
45
37
