為什么要引入復幀這個概念
一個載頻可以分為8個時隙，TS0，TS1.....TS7.載頻按一定的頻率不停地發射TDMA幀就完了，那為什么又要引入復幀這個概念，51復幀還要把每個TDMA幀的TS0抽出來組成復幀，那復幀豈不成了只有51個TS0時隙了！！還有26幀走業務的復幀！載頻到底發射的是復幀還是TDMA幀？難道復幀只是個邏輯的概念嗎？看那本綠書看了許多遍了看不懂！愁死我了
提問者:
• 26復幀、51復幀區別？ 2012-09-16
• 一般來說所有系統消息在連續的幾個51復幀中發送完 2012-07-13
• 關于26復幀中TCH和SACCH的問題 2012-07-12
• 尋呼信道復幀數 2012-07-09
• Combined: 27 RACH 時隙/復幀 => 115 RACH slots/s求解？ 2012-06-20
• 問一個初級問題，關于26復幀、51復幀的 2012-06-18
• 隨機接入包括這樣幾個主要過程：DwPTS搜索、識別基本Midamble碼和擾碼、控制復幀同步和讀取BCH。 2012-05-28
• 一般來說所有系統消息在連續的幾個51復幀中發送完 2012-07-13
• 關于26復幀中TCH和SACCH的問題 2012-07-12
• 尋呼信道復幀數 2012-07-09
• Combined: 27 RACH 時隙/復幀 => 115 RACH slots/s求解？ 2012-06-20
• 問一個初級問題，關于26復幀、51復幀的 2012-06-18
• 隨機接入包括這樣幾個主要過程：DwPTS搜索、識別基本Midamble碼和擾碼、控制復幀同步和讀取BCH。 2012-05-28
問題答案
( 5 )
引入復幀是為了將廣播、尋呼、消息、信令和業務信息給所有的用戶發送出去;
其原理是把許多用戶的信息編排成TDMA幀發送到空中，供用戶接收;
其中：26復幀主要是業務信息，51復幀是信令和消息
其原理是把許多用戶的信息編排成TDMA幀發送到空中，供用戶接收;
其中：26復幀主要是業務信息，51復幀是信令和消息
回答者：
litom2004
回答時間：2013-09-21 08:07
25
22
我可以這樣理解嗎？復幀就只是邏輯上的復幀，其實物理上的還是發射的tdma幀,不過為了ms認識它我要按一定的順序去發射，這個順序就是復幀的順序也就是復幀的規則
回答者：
韓云濤
回答時間：2013-09-21 10:19
20
19
我來說說我的一點理解吧~
1.幀是循環往復的，是時間上的概念，可以理解為一個周期吧~而載頻可以是一個物理上的概念，比如一塊信道板就是一個載頻，也可以是邏輯上的概念，比如 200KHz的上下行帶寬就是一個GSM載頻，或者說一個GSM載波~一個TDMA幀和一個GSM載頻的的關系就是TDMA幀是不斷在一個載頻上循環往復 的~GSM是時分復用系統，在每個時間段里都是同樣的一個載頻，或者說是同一個的200KHz上下行帶寬，但是在不同的時間里，這個200KHz的帶寬的 用處不同，比如在第一幀的第一個時隙里，這個載頻用于承載BCCH信道的信息，在第二個時隙里，用于承載SDCCH信道，接下來的第三到第八個時隙里都是 業務信道，分配給不同的用戶使用，然后又回到第一個時隙，此時卻是第二幀了，這時有可能就不是承載BCCH信道的信息，而變成FCCH信道的信息了，然后 第二時隙還是SDCCH信道，后面還是業務信道，到第三幀的第一時隙有可能又變成SCH信道了，然后后面都一樣。。。這都需要看現網如何設置~
2.就是一個個映射到不同幀的第一個時隙上面（也就是TS0），在第一點里說過了，比如連續三個幀的TS0都是BCCH信道，然后第四幀的TS0是 FCCH信道，然后第五幀是SCH信道，然后第六幀有可能又回到BCCH信道。。。然后一直都五十一幀，這樣就構成了一個復幀~然后這樣一直循環往復下 去~后面的七個時隙和TS0其實沒什么關系，TS0是51幀的復幀，而TS1固定承載SDCCH信道，TS2到TS7都是業務信道，是26幀的復幀，承載 著TCH和SACCH，SACCH每26幀出現一次，和TCH信道一起構成26幀的復幀~樓上的那位兄弟已經說得很清楚了~
希望對你有所幫助~
GSM的無線幀結構有五個層次：時隙、TDMA幀、復幀、超幀、超高幀
時隙：物理信道的基本單元
TDMA幀：由8個時隙組成，是占據載頻的基本單元。每個載頻有8個時隙
復幀：有兩種類型
（1）由26個TDMA幀組成的復幀，用于TCH、SACCH、FACCH
（2）由51個TDMA幀組成的復幀，用于BCCH、CCCH、SDCCH
超幀：一個連貫的51X26＝1326個的TDMA幀，由51個26幀的復幀或者26個51幀的復幀構成
超高幀：由2048個超幀構成，相當于（2048X1326＝2715648）個TDMA幀

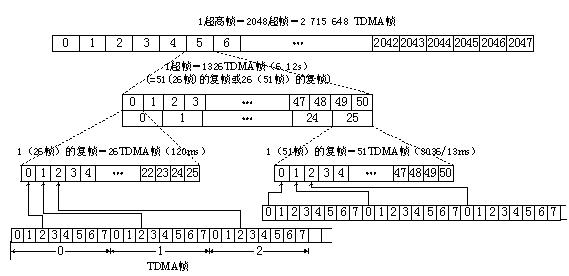

分級幀結構的示意圖
1.幀是循環往復的，是時間上的概念，可以理解為一個周期吧~而載頻可以是一個物理上的概念，比如一塊信道板就是一個載頻，也可以是邏輯上的概念，比如 200KHz的上下行帶寬就是一個GSM載頻，或者說一個GSM載波~一個TDMA幀和一個GSM載頻的的關系就是TDMA幀是不斷在一個載頻上循環往復 的~GSM是時分復用系統，在每個時間段里都是同樣的一個載頻，或者說是同一個的200KHz上下行帶寬，但是在不同的時間里，這個200KHz的帶寬的 用處不同，比如在第一幀的第一個時隙里，這個載頻用于承載BCCH信道的信息，在第二個時隙里，用于承載SDCCH信道，接下來的第三到第八個時隙里都是 業務信道，分配給不同的用戶使用，然后又回到第一個時隙，此時卻是第二幀了，這時有可能就不是承載BCCH信道的信息，而變成FCCH信道的信息了，然后 第二時隙還是SDCCH信道，后面還是業務信道，到第三幀的第一時隙有可能又變成SCH信道了，然后后面都一樣。。。這都需要看現網如何設置~
2.就是一個個映射到不同幀的第一個時隙上面（也就是TS0），在第一點里說過了，比如連續三個幀的TS0都是BCCH信道，然后第四幀的TS0是 FCCH信道，然后第五幀是SCH信道，然后第六幀有可能又回到BCCH信道。。。然后一直都五十一幀，這樣就構成了一個復幀~然后這樣一直循環往復下 去~后面的七個時隙和TS0其實沒什么關系，TS0是51幀的復幀，而TS1固定承載SDCCH信道，TS2到TS7都是業務信道，是26幀的復幀，承載 著TCH和SACCH，SACCH每26幀出現一次，和TCH信道一起構成26幀的復幀~樓上的那位兄弟已經說得很清楚了~
希望對你有所幫助~
GSM的無線幀結構有五個層次：時隙、TDMA幀、復幀、超幀、超高幀
時隙：物理信道的基本單元
TDMA幀：由8個時隙組成，是占據載頻的基本單元。每個載頻有8個時隙
復幀：有兩種類型
（1）由26個TDMA幀組成的復幀，用于TCH、SACCH、FACCH
（2）由51個TDMA幀組成的復幀，用于BCCH、CCCH、SDCCH
超幀：一個連貫的51X26＝1326個的TDMA幀，由51個26幀的復幀或者26個51幀的復幀構成
超高幀：由2048個超幀構成，相當于（2048X1326＝2715648）個TDMA幀
分級幀結構的示意圖
回答者：
OscarDon
回答時間：2013-09-21 11:42
22
23
你沒有算上時間，理論上一個時間片里走不完全部的數據，人為把信令與業務分配成51、26復幀用于規范。
回答者：
zhangqimin927
回答時間：2013-09-22 08:55
22
22
太復雜了 。。感覺
回答者：
gsc2360620
回答時間：2013-10-05 14:31
