有關雙流波束賦形，都說是復用與波束賦形的聯合使用。我想問，在雙流波束賦形時，一共有幾個碼字同時傳輸？

下面是在C114找到的鏈接,應該算是第一手資料.

概括性來說:由于是TD-S平滑演進而來,實現是比較簡單的.

贅述下實現物理?xiàng)l件,即8天線形態:4+4雙極化天線是一種典型的8天線形態，其天線形態適合使用雙流波束賦形技術。

效果驗證用例中也是通過8天線和2天線性能進行了對比.

http://www.c114.net/news/2022/a495320.html

波束賦形技術是一種基于小間距天線陣列的線性預處理技術，能夠根據用戶的信道特性進行波束賦形，具有擴大覆蓋、提高系統容量、降低干擾的能力。作為T(mén)D-SCDMA的核心技術，波束賦形技術已在中國移動3G網絡中廣泛使用。

在LTE技術規范 Release 8版本中，引入了單流波束賦形技術，對于提高小區平均吞吐量及邊緣吞吐量、降低小區間干擾有著重要作用。但是，面對LTE Release 9以及LTE-Advanced系統的更高速率需求，有必要對波束賦形技術加以擴展。以LTE定義的最大發天線數8天線為例，由多天線理論可知，8×2天線系統的單用戶MIMO至多可以同時傳輸兩個數據流，這就意味著LTE Release 8規范中的單流波束賦形技術并沒有充分開發信道容量。根據信道容量相關理論可知，信道容量為信噪比的對數函數，隨著信噪比提升，容量增加趨勢越來越緩；在高信噪比情況下，將某個數據流的功率降低一半并不會導致該數據流容量大幅降低，此種情況利用另一半功率來發送一個新的數據流將會極大地提升傳輸容量。

為滿足TD-LTE系統中使用8天線以及擴展波束賦形技術以提升容量的需求，中國移動和大唐移動共同推出了采用8天線配置的雙流波束賦形技術。

1．單用戶

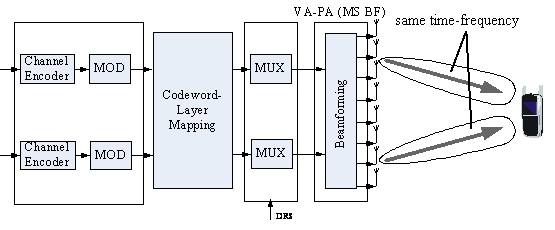

單用戶雙流波束賦形技術，由基站測量上行信道，得到上行信道狀態信息后，基站根據上行信道信息計算兩個賦形矢量，利用該賦形矢量對要發射的兩個數據流進行下行賦形。

采用單用戶雙流波束賦形技術，使得單個用戶在某一時刻可以進行兩個數據流傳輸，同時獲得賦形增益和空間復用增益，可以獲得比單流波束賦形技術更大的傳輸速率，進而提高系統容量。

2．多用戶

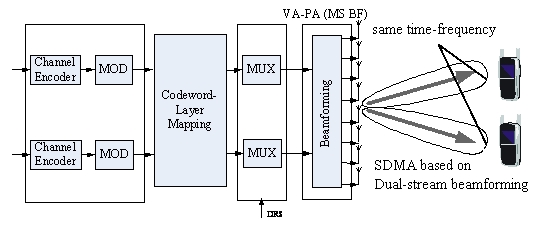

多用戶雙流波束賦形技術，基站根據上行信道信息或者UE反饋的結果進行多用戶匹配，多用戶匹配完成后，按照一定的準則生成波束賦形矢量，利用得到的波束賦形矢量為每一個UE、每一個流進行賦形。

多用戶雙流波束賦形技術，利用了智能天線的波束定向原理，實現多用戶的空分多址。

應用場景

8天線雙流波束賦形技術是TD-LTE建網的主要技術，應用于室外場景的宏小區覆蓋，可以有效的增加空間隔離度，降低數據流之間的干擾。

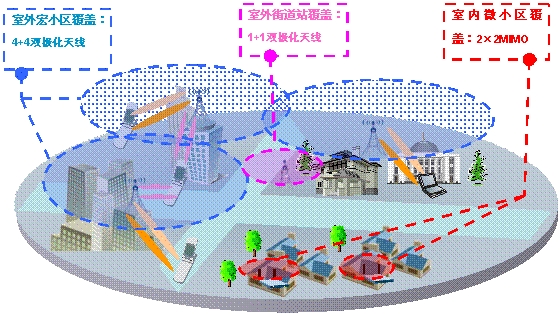

大唐移動提出TD-LTE的組網方案如圖所示。利用4+4雙極化天線，使用雙流波束賦形技術實現室外宏小區覆蓋。采用1+1雙極化天線進行室外街道站的覆蓋，作為宏覆蓋的補盲。在室內采用2×2 MIMO進行微小區覆蓋。

三、8天線雙流波束賦形技術優勢

1． 系統吞吐量提升，構建高品質TD-LTE網絡

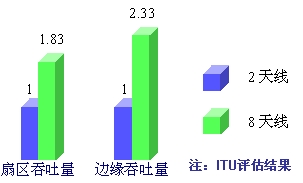

雙流波束賦形技術可以有效的提高TD-LTE系統的吞吐量性能。相比于TD-LTE的基本天線配置方式 2×2 MIMO，采用8×2雙流波束賦形技術在扇區吞吐量和邊緣吞吐量都有較大提升。根據IMT-Advanced的評估結果可知，8天線雙流波束賦形相比于2天線MIMO扇區吞吐量最大提升約80%，邊緣吞吐量最大提升約130%。

2． 小區半徑提升，降低建網CAPEX投入

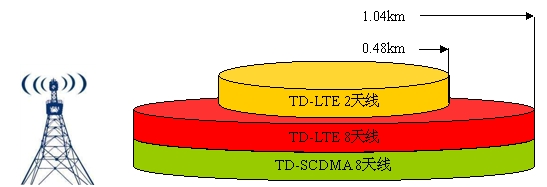

由TD-LTE覆蓋理論分析可知，TD-LTE 2天線的覆蓋能力受限于上行業務信道。根據仿真評估，以上行業務信道邊緣速率64Kbps為前提，TD-LTE 8天線的小區覆蓋半徑約為T(mén)D-LTE 2天線的2倍。相比于TD-LTE 2天線的網絡建設，8天線的使用有效降低了TD-LTE站點數量，降低了TD-LTE建網CAPEX。

TD-LTE采用8天線的覆蓋半徑與TD-SCDMA覆蓋半徑相當，可以實現與TD-SCDMA共覆蓋、共站址。在TD-SCDMA向TD-LTE平滑演進的過程中，現有的站址、天饋系統等資源都可以復用，進一步降低TD-LTE建網CAPEX。

根據TD-SCDMA網絡建設經驗可知，實際建網時的單站覆蓋半徑可能只有500米甚至更小。以TD-SCDMA實際覆蓋半徑作為T(mén)D-LTE的覆蓋評估前提，分析TD-LTE 2天線和8天線的覆蓋性能。
 根據仿真評估可知，TD-LTE 8天線可以有效的改善受限問題，在提高邊緣速率的同時，有效地?cái)U(kuò)大覆蓋半徑。

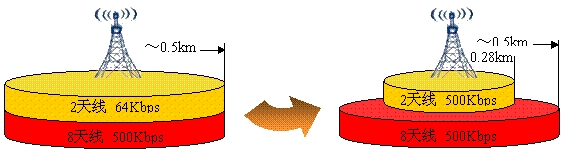

TD-LTE 2天線和8天線覆蓋能力分析如上圖所示。當覆蓋半徑為500米時，TD-LTE 8天線的上行邊緣速率為500kbps，2天線的上行邊緣速率為64Kbps。可知，在實現與TD-SCDMA實際覆蓋半徑相同時，TD-LTE 8天線的邊緣速率相對于TD-LTE 2天線有明顯優勢，而TD-LTE 2天線的邊緣速率相比于TD-SCDMA卻并沒有明顯提高。TD-LTE 2天線若要實現500kbps的邊緣速率，其覆蓋半徑只有280米左右，無法實現與TD-SCDMA系統的共站址、共覆蓋。

根據以上分析，可以認為，TD-LTE采用8天線可以極大提升覆蓋能力，在保證與TD-SCDMA共覆蓋的前提下體現TD-LTE高速率的特點。
