其中的計時器，怎樣切入進去的！

道申請[1]

    MS發送信道申請(CHANNEL REQUEST)后，MS啟動T3120并守候全下行CCCH信道上準備接收應答(立即指配或立即指配拒絕)和BCCH信道上。

    如果T3120逾時并且未超過信道申請算法規定的最大重發次數，則重新發送信道申請（CHANNEL REQUEST）消息，其中包含一個新的隨機參考（隨機選擇鑒別符），并重新啟動T3120。

    如果T3120逾時并且達到了最大重發次數，MS則啟動T3126，如果T3126逾時后仍未收到網絡應答，則放棄請求嘗試，進行小區重選，隨機接入失敗。

信道請求[2]

    BTS對移動臺信道申請正確解碼后，它把信道申請(CHANNEL REQUEST)的報文通過ABIS接口發送給BSC進行信道請求(CHANNELREQUIRED)，并在該報文中包含重要的附加信息和由BTS對傳輸時延(TA)的估計。

信道激活[3]

    BSC收到信道請求后，需要對所分配的信道及基相關的地面資源是否可用進行判斷，向BTS發送信道激活(CHANNEL ACTIVE)來查詢。

信道激活證實[4]

    BTS準備好相應資源后，向BSC發送信道激活證實(CHANNEL ACTIVE ACK)

立即指配[5]

    BSC收到BTS的激活證實后，通過MS向BSC信道請求的同一CCCH時隙以無證實方式發送一條立即指配或立即指配擴展(IMMEDIATE ASSIGNMENT)消息來向移動用戶分配專用信令信道。

    立即指配消息：僅抱括1個MS指配消息。

    立即指配擴展消息：為提高AGCH信道的效率，引入新的立即指配擴展報文格式，最多可攜帶2個MS的指配消息。

立即指配[6]

    BTS收到BSC的立即指配消息或立即指配擴展(IMMEDIATE ASSIGNMENT)后，在下行CCCH信道的任何部分都可以發送該消息，因此需要MS對CCCH的所有信息塊都要進行偵聽。

    立即指配或立即指配擴展消息包括：

        1指配信道的描述

        2信道請求的信息字段和收到信道請求的縮減幀號

         可減少M(fèi)S之間的請求沖突

          FN:為T(mén)DMA幀號（0～2715647）

RFN:為縮減TDMA幀號19比特（信道編碼前）

          RFN縮減算法:RFN=T1+T2+T3＇

          T1＝FN/(26×51)取整  T1(11bit)  范圍0～2047

          T2＝FN模26           T2(5bit)   范圍0～25

          T3＝FN模51           T3(6bit)   范圍0～50

          T3＇＝（T3－1）/10   T3＇(3bit) 范圍0～4

        3最初的時間提前量

         根據BTS收到RACH信道上的信道請求消息進行均衡計算出來的。

         MS則根據TA確定下一次發送消息的時間提前量。

        4起始時間（可選）

SABM幀[7]

    MS在收到立即指配消息或立即指配擴展(IMMEDIATE ASSIGNMENT)后，如果對應于最后3次信道請求之一，并且認為隨機鑒別符和縮減幀號都符合要求，MS停止T3126（如果仍在運行），同時停止發送信道請求消息，并轉換到網絡指配信道上，將信道模式設置為僅為信令，并在SDCCH/TCH信道上發送SABM來建立主信令鏈路，并建立異步平衡模式，完成證實模式下信令消息鏈路層的邊接。

    SABM幀攜帶初始化報文可分為四種:

        CM業務請求(呼叫建立、短信息、附加業務管理等）

        位置更請求（正常、周期、IMSI附著）

        IMSI分離

        尋呼響應

注意：

     立即指配消息或立即指配擴展可指示進程中的頻率改變,并帶有啟對時間和可能的交替信道描述。

     如查MS收到的立即指配消息中僅存在啟動時間之后的信道描述，MS等待啟動時間接入信道。

     如時間已過則立即接入信道。

     如包括指示時間以前所用信道的描述，還包括以后所用時間信道描述，則立即接入信道到指示時間以前所用信道，并在指定時間到達后轉入指示時間后的信道。

建立指示[8]

    當BTS收到SABM幀，便向BSC發送建立指示(ESTABLOSH INDICATION)，在ABIS接口上通知LAPDM連接已建立，即立即指配應答消息。

三層業務請求

    當BSC收到建立指示后便向MSC發出第一條三層業務請求消息（COMPLETE L3 INFO），具體說該消息為：

     位置更新請求（LOCATION UPDATE REQUEST）

      CM業務請求（CM SERVICE REQUEST）

      尋呼應答（PAGING RESPONSE）

      IMSI分離（IMSI DETACH）

立即指配拒絕

    若BSC發現無信道可分配，則通過CCCH信道以無證實的方式向MS發送立即指配拒絕或立即指配拒絕擴展（IMMENIATE ASSIGNMENT REJECT），該消息中包抱請求參考和等待指示。MS收到拒絕后，對應其最后三次請求之一，MS停止T3120，并啟動T3122，直到T3122逾時后，才可以再次發送請求。

     拒絕的原因：

       MSC話務關閉、無線資源缺乏、TA超出界限、信道激活無應答、BSC話務超載等。

     立即指配拒絕消息：僅抱括1個MS指配拒絕消息。

     立即指配拒絕擴展消息：為提高AGCH信道的效率，引入新的立即指配擴展報文格式，最多可攜帶4個MS的指配拒絕消息。

注意：

    T3122逾時前，MS不可以在同一小時發起除緊急呼叫以外的新呼叫嘗試。

    在T3122逾時后，MS不應響應尋呼而發送信道請求，直至MS接收到尋呼請求。

信令信道重復指配

    當發生信令信道重復指配時，MS將它所解碼的第一條立即指配所指配的信道，其它當做無效，但GSM規范要求，MS必須對最后三條信道申請的報文的網絡進行應答，這種情況被稱為重復分配。

    可通過減少最大重發次數或降低T3101的時間進行解決。

    T3101：當一條立即指配命令分配一信道時，啟動T3101，并在MS正確接入信道后停止，要在T3101超時后仍未建立主信令鏈路，則分配的信道被系統釋放，并忘記原有請求。

RACH業務負載的控制方法

    減少RACH的重發次數和盡量使重發間隔加大.

    提高參數T3122值

    限制用戶接入類型

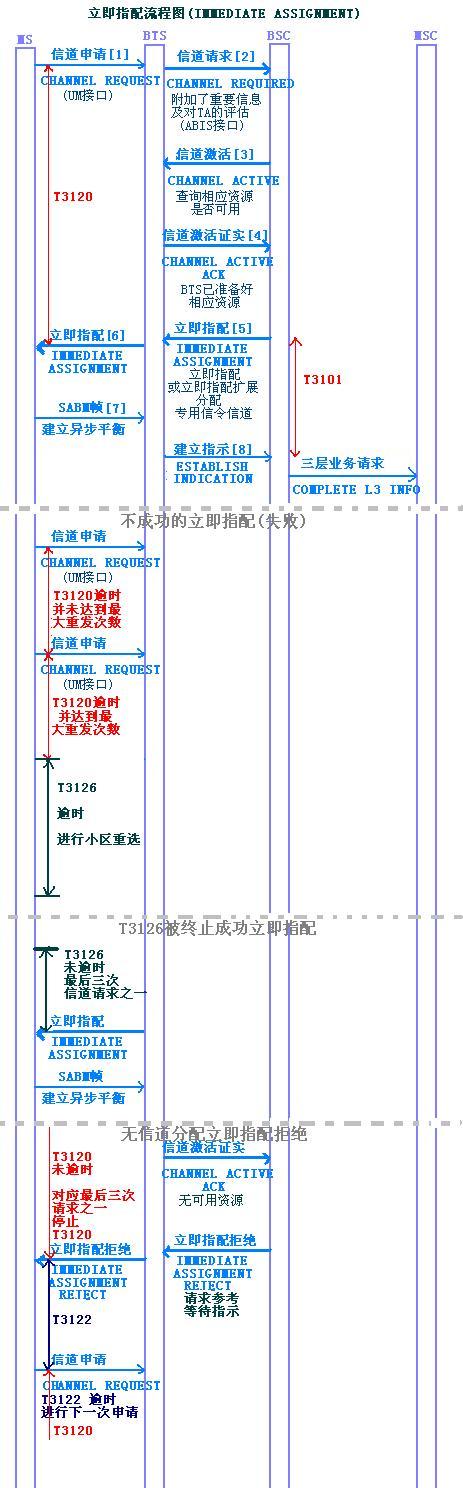

樓上的圖很清晰

一樓正解
