GSM移動通信網的網絡結構是怎么樣的?
提問者: 微信提問  提問時間: 2014-12-24

  我要回答:


  請先 登錄注冊 再回答問題

問題答案 ( 2 )




現在讓我們分別介紹每個接口的具體情況:

    1. Sm接口

    Sm接口是人機接口,是客戶與網絡之間的接口,主要包括客戶對移動終端進行的操作

程序、移動終端向客戶提供的顯示和信號音等。Sm接口還包括客戶識別卡(SIM)與移動

終端(ME)間接口的內容。

    2. Um接口

    Um接口是空中無線接口,是移動臺和BTS之間的通信接口,用于移動臺與GSM系統

的固定部分之間的互通,其物理連接通過無線鏈路實現。Um接口傳遞的信息包括無線資源

管理、移動性管理和接續管理等。

    3. Abis接口

    Abis接口是BSS系統的兩個功能實體BSCBTS之間的通信接口,用于BTSBSC

之間的遠端互連方式,物理連接通過標準的2Mbit/s64kbit/sPCM數字傳輸鏈路來實現。Abis接口支持系統向移動臺提供的所有服務,并支持對BTS無線設備的控制和無線頻率的分配。由于Abis接口是GSM系統BSS的內部接口,所以是一個未開放的接口,可由各設備廠家自行定義。

    4. A接口

    BSS部分與MSC之間的接口為A接口。A接口基于2Mbit/s數字接口,采用14位七號信令方式,主要傳遞呼叫處理、移動性管理、基站管理、移動臺管理等信息。

    5. B接口

    MSCVLR之間的接口為B接口,主要用于MSCVLR詢問有關移動臺當前位置

信息,或通知VLR有關移動臺的位置更新信息等。B接口作為設備內部接口,一般不作規

定,但應能完成GSM規范所規定的功能。

    6. C接口

    MSCHLR之間的接口為C接口,C接口是一個至七號信令網的接口(采用24位七

號信令方式),2Mbit/s64kbit/s的數字接口。它主要完成被叫移動用戶信息的傳遞以及

獲取被叫用戶被分配的漫游號碼。

    7. D接口

    HLRVLR之間的接口稱為D接口,它也是一個至七號信令網的接口(采用24位七

號信令方式)2Mbit/s64kbit/s的數字接口。它主要交換位置信息和用戶信息。當移動臺漫游到某VLR所轄區后,VLR將通知MSHLRHLRVLR發送有關該用戶的業務消息,以便VLR給漫游客戶提供合適的業務。同時HLR還要通知前一個為該移動用戶服務的VLR刪除該移動用戶的信息。當移動用戶要求進行補充業務的操作或修改某些用戶參數時(如將呼叫轉移功能激活),也是通過D接口進行數據交換。

    8. E接口

    MSCMSC之間的接口稱為E接口,它也是采用24位七號信令方式,用于移動臺在

呼叫期間從一個MSC區域移動到另一個MSC區時為了通話的連續而進行的局間切換,以

及兩個MSC間建立用戶呼叫接續時傳遞有關信息。

    9. F接口

    MSCEIR之間的接口為F接口,采用24位七號信令方式,用于MSC檢驗移動臺的IMEI時使用。

    10. G接口

    G接口是VLR之間的接口,當移動臺以TMSI啟動位置更新時,VLR使用G接口向

前一個VLR獲取MSIMSI和相應的信息。

    11. NSSBSSOMC之間的接口

    該接口是基于:X.25接口或七號信令網的接口,執行TMN Q3協議。



wioK:JFD()$本文來自移動通信網gg1fic3.cn,版權所有

回答者: qshyj     回答時間:2014-12-24 10:55

13        12

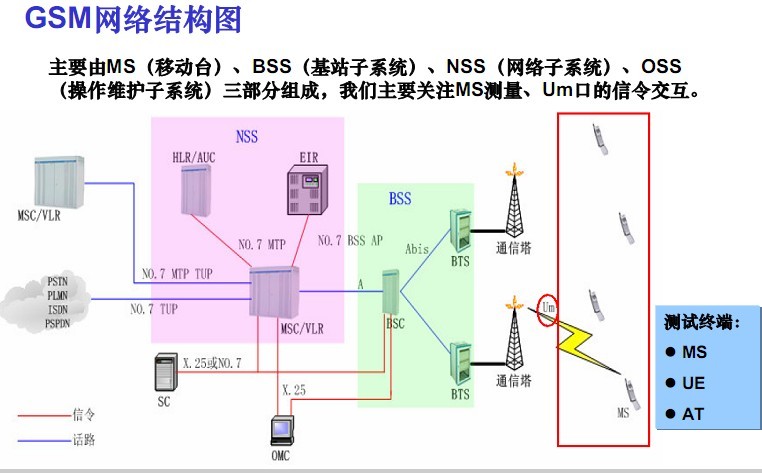

GSM數字移動通信系統主要由移動交換系統NSS、基站子系統BSS、操作維護子系統OMS和移動臺MS構成。下面具體描述各部分的功能。


1、移動交換系統NSS

    NSS主要完成交換功能以及用戶數據管理、移動性管理、安全性管理所需的數據庫功能。

移動交換系統由移動交換中心MSC、歸屬位置寄存器HLR、拜訪位置寄存器VLR、設備識別寄存器EIR、鑒權中心AUC和短消息中心SMC等功能實體構成。

    MSC:GSM系統的核心,完成最基本的交換功能,即完成移動用戶和其他網絡用戶之間的通訊連接;完成移動用戶尋呼接入、信道分配、呼叫接續、話務量控制、計費、基站管理等功能;提供面向系統其他功能實體的接口、到其他網絡的接口以及與其他MSC互連的接口。

    HLR:是系統的中央數據庫,存放與用戶有關的所有信息,包括用戶的漫游權限、基本業務、補充業務及當前位置信息等,從而為MSC提供建立呼叫所需的路由信息。一個HLR可以覆蓋幾個MSC服務區甚至整個移動網絡。

    VLR:VLR存儲了進入其覆蓋區的所有用戶的信息,為已經登記的移動用戶提供建立呼叫接續的條件。VLR是一個動態數據庫,需要與有關的歸屬位置寄存器HLR進行大量的數據交換以保證數據的有效性。當用戶離開離開該VLR的控制區域,則重新在另一個VLR登記,原VLR將刪除臨時記錄的該移動用戶數據。在物理上,MSC和VLR通常合為一體。

    AUC:是一個受到嚴格保護的數據庫,存儲用戶的鑒權信息和加密參數。在物理實體上,AUC和HLR共存。

    EIR:存儲與移動臺設備有關的參數,可以對移動設備進行識別、監視和閉鎖等,防止未經許可的移動設備使用網絡。

2、基站子系統BSS

    BSS是NSS和MS之間的橋梁,主要完成無線信道管理和無線收發功能。BSS主要包括基站控制器BSC和基站收發信臺BTS兩部分。

    BSC:位于MSC與BTS之間,具有對一個或多個BTS進行控制和管理的功能,主要完成無線信道的分配、BTS和MS發射功率的控制以及越區信道切換等功能。BSC也是一個小交換機,它把局部網絡匯集后通過A接口與MSC相連。

    BTS:基站子系統的無線收發設備,由BSC控制,主要負責無線傳輸功能,完成無線與有線的轉換、無線分集、無線信道加密、跳頻等功能。BTS通過Abis接口與BSC相連,通過空中接口Um與MS相連。

     此外,BSS系統還包括碼變換和速率適配單元TRAU。TRAU通常位于BSC和MSC之間,主要完成16 kbps的RPE-LTP編碼和64 kbps的A律PCM編碼之間的碼型變換。

3、操作維護子系統OMS

    OMS是GSM系統的操作維護部分,GSM系統的所有功能單元都可以通過各自的網絡連接到OMS,通過OMS可以實現GSM網絡各功能單元的監視、狀態報告和故障診斷等功能。

OMS分為兩部分:OMC-S(操作維護中心-系統部分)和OMC-R(操作維護中心-無線部分)。OMC-S用于NSS系統的操作和維護,OMC-R用于BSS系統的操作和維護。

4、移動臺MS

    MS是GSM系統的用戶設備,可以是車載臺、便攜臺和手持機。它由移動終端和用戶識別卡SIM兩部分組成。 移動終端主要完成語音信號處理和無線收發等功能。

    SIM卡存儲了認證用戶身份所需的所有信息以及與安全保密有關的重要信息,以防非法用戶入侵,移動終端只有插入了SIM卡后才能接入GSM網絡。


vmmvckjluK:JFD()$#本文來自移動通信網gg1fic3.cn,版權所有

回答者: zhangshiqin     回答時間:2015-01-07 21:56

29        37
