同步信號的作用： – 小區ID（共504個），由組ID和組內ID組成，分成168組，每組3個 – 獲得小區ID: 通過檢測PSS和SSS來獲得小區ID • SSS:與小區ID組一一對應,范圍0-167 • PSS:與組內ID號 ,范圍0-2 • 小區ID:PSS+SSS*3 – 定時同步: 在檢測PSS和SSS的過程中獲得5ms定時和10ms定時 • PSS: 5ms 定時同步，符號同步 • SSS: 10ms定時同步，幀同步 – FDD/TDD系統識別，常規CP/擴展CP識別

怎樣通過GP保護間隔來確定小區最大半徑

[轉貼]引導語句“//……”在synopsys DC中的用途

主同步和輔同步

2011-03-25 13:02:03| 分類： 默認分類 | 標簽： |舉報 |字號大中小 訂閱

根據 3GPP TS 36.211的定義，TDD-LTE 系統幀結構如圖1 所示。一個10ms 幀被分為兩個5ms 半幀，每個半幀由4 個數據子幀和1 個特殊子幀構成。每個子幀分為兩個0.5ms時隙，每個時隙又可分為7 個OFDM 符號。特殊子幀則由總時長為1ms 的三個特殊時隙組成：下行導頻時隙DwPTS，保護間隔GP，上行導頻時隙UpPTS。三個特殊時隙的長度支持9 種配置選項。UpPTS 的長度為1～2 個符號；DwPTS 的長度為3～12 個符號；相應的GP 長度為1～10 個符號。TDD-LTE 上下行鏈路支持兩種切換周期：5ms 和10ms。在5ms模式下，子幀#1 和子幀#6 均為特殊子幀，由所述三個特殊時隙組成。

LTE 系統中的同步信道包括“主同步信號”和“輔同步信號”。主同步信號主要用于完成小區搜索的過程中快速地確定符號/幀的起始位置，即符號定時同步。

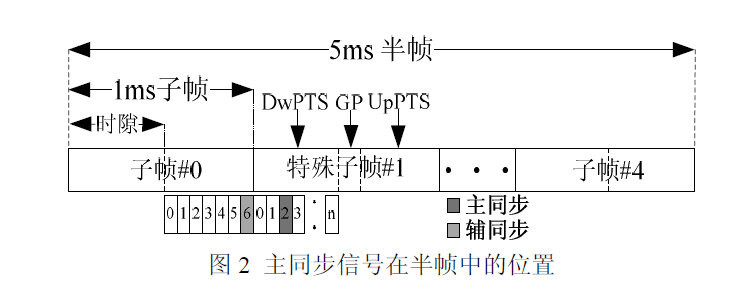

主同步信號在幀中位于第1 和第6 子幀的第3 個OFDM 符號的資源粒子，參考圖1 所示幀結構可知，即位于DwPTS 的第3 個OFDM 符號，其它OFDM 符號不傳輸信號。

PSS（Primary Synchronization Signal）主同步信號頻域上占系統帶寬6個RB即72sc，指示一個物理小區組內的ID Physical-layer id：0，1，2（3個）；SSS(Secondary Synchronization Signal)輔同步信號頻域上占用6個RB即72sc，指示物理小區組號 Physical-layer cell-id group：0~167（168個）；
RS（Reference Signal）參考信號，就是常說的“導頻”信號。下行參考信號有2個作用：1，下行信道質量測量；2，下行信道估計，用于UE端的相干檢測和解調。下行參考信號是以RE為單位的，即一個參考信號占用一個RE（資源粒子）。這些參考信號可以分為兩列：第1參考信號和第2參考信號。第一參考信號位于每個0.5MS時隙的第一個OFDM符號，第二參考信號位于每個時隙的倒數第三個OFDM符號。第一參考信號位于第一個OFDM符號有助于下行控制信號被盡早解調。在頻域上，每6個子載波插入一個參考信號，這個數值是在信道估計性能和RS開銷之間求取平衡的結果，既能在典型頻率選擇性衰落信道獲得良好的信道估計性能，又能將RS控制在較低水平。RS的時域密度是每個時隙插入兩行RS。

UE同步過程如下：

第一步：UE用3個已知的主同步序列和接收信號做相關，找到最大相關峰值，從而獲得該小區的主同步序列以及主同步信道位置（PSC，即上圖的紫色位

置），達到OFDM符號同步。PSC每5ms發射一次，所以UE此時還不能確定哪里是整個幀的開頭。另外，小區的主同步序列是構成小區ID的一部分。

• 第二步：UE用168個已知的輔同步序列在特定位置（上圖中的藍色位置，即SSC）和接收信號做相關，找到該小區的輔同步序列。SSC每5ms發射一次，

但一幀里的兩次SSC發射不同的序列。UE據此特性獲得幀同步。輔同步序列也是構成小區ID的一部分。

• 第三步：到此，下行同步完成。同時UE已經獲取了該小區的小區ID

PCI（physical-layer Cell identity）是由主同步信號（PSS）與輔同步信號（SSS）組成，可以通過簡單運算獲得。公式如下：PCI=PSS+3*SSS，其中PSS取值為0...2（實為3種不同PSS序列），SSS取值為0...167（實為168種不同SSS序列)，利用上述公式可得PCI的范圍是從0...503,因此在物理層存在504個PCI。每個扇區分配特定的PSS序列(0...2)值，而每個基站分配特定的SSS序列（0...167)值，以此避免相鄰基站間存在相同PCI的問題發生。

主輔同步信號分別用于實現時間同步和幀同步。
