問題已開啟 (普通問題)
GSM邏輯信道?是按上下行分還是怎么分?
提問者: yangle555888  提問時間: 2015-01-08

  我要回答:


  請先 登錄注冊 再回答問題

更多 GSM 上下行 信道 邏輯信道 下行 相關問題
問題答案 ( 4 )

GSM邏輯信道是按上,下行分的,其部分信道的對稱的!



但上行RACH信道,在下行中是沒有的。。

21fd3s1K:JFD()本文來自移動通信網gg1fic3.cn,版權所有

回答者: litom2004     回答時間:2015-01-08 10:01

7        6


邏輯信道與物理信道   8.1 邏輯信道
  GPRS無線子系統中的邏輯信道有兩種類型:業務信道和控制信道(或信令信道)。后者又分為PBCCH(分組廣播控制信道)、PCCCH(分組公共控制信道)和PDCCH(分組專用控制信道)3種。各種邏輯信道的功能如下。
  (1)業務信道
  PDTCH(分組數據業務信道):單向(上行或下行)傳送GPRS數據業務信息。
  (2)控制信道

  • PBCCH:廣播分組數據專用的系統信息;

  • PCCCH:傳送分組數據的公共控制信令,該信道又分為PRACH(分組隨機接入信道,上行),用于MS請求接入網絡時,以突發形式發送數據和信令;PPCH(分組尋呼信道,下行),在下行分組傳送之前利用該信道尋呼MS;PAGCH(分組接入準許信道,下行),在分組傳送建立階段即分組傳送之前,利用該信道發送資源分配消息給MS;PNCH(分組通知信道,下行),在PTM-M分組傳送之前,利用該信道發送一個PTM-M通知給一組MS。

  • PDCCH:分組專用控制信道,該信道又分為PACCH(分組隨路控制信道),傳送與MS有關的信令信息,如確認、功率控制、資源分配與再分配等,PACCH與PDTCH共享當前分配給一個MS的資源;PTCCH(分組定時提前量控制信道),傳送定時信息,使MS與基站能比較準確地估計時延以正確接收信息,PTCCH又分為兩種:PTCCH/U(上行)使基站(BTS)能準確估計一個MS的時延;PTCCH/D(下行)用于多個MS同時更新傳輸時延。

  8.2 物理信道
  GSM/GPRS系統中每個載頻上的比特流都被均勻劃分成持續4.615ms(即1 250bit)的TDMA幀。每個TDMA幀再被均勻分成8個時隙,分別用時隙號(TN) 0至7表示,每個時隙持續567.9μs,即156.25bit。每個時隙對應于一個物理信道。由于GSM中引入了慢跳頻技術,以提高抗多徑干擾的能力,所以一個物理信道是由一系列TDMA幀、一個時隙號(TN)和一個跳頻序列所定義。物理信道以分組形式傳送信息(如數據業務和信令),故稱為PDCH(分組數據信道)。在GPRS中PDCH的組織采用52幀復幀(約240ms)結構。
  每個時隙中的內容稱為突發。GSM/GPRS系統中共有4種不同的突發:常規突發(NB),承載所有業務信息和大部分信令信息;接入突發(AB),用于MS建立與BTS的首次連接或越區切換;頻率校正突發(FB)以及同步突發(SB)。
  8.3 邏輯信道的復接和映射
  在GPRS中物理信道的分配由RRM實體控制。邏輯信道的復接和映射以52幀復幀為基礎,由RLC/MAC層控制(間接由RRM實體控制),被動態映射在52幀復幀中,其形式比較靈活,也比較復雜,尤其是分組數據業務信道(PDTCH)和分組隨路控制信道(PACCH)的復接和映射基本上是動態的,隨時按需分配。
  8.4 邏輯信道編碼方案
  在邏輯信道上傳送的信息幀首先要經過編碼,形成一系列數據塊,然后再經過交織,加上盜用標志,加密后映射到相應的突發再傳送。
  GPRS有4種編碼方案(CS1~CS4),如表1所示。GPRS分組數據業務信道采用CS1~CS4,分組控制信道中除PRACH和PTCCH/U外均采用CS1。MS采用4種方案,而網絡只用CS1。
表1 信道編碼方案

解碼方案
碼率
USF
預編碼的USF
RLC塊(去掉BCS和USF)
BCS
尾比特
編碼比特
截去比特
數據速率
(kbit/s)
CS1
1/2
3
3
181
40
4
456
0
9.05
CS2
15x102/3
3
6
268
16
4
588
132
13.4
CS3
15x103/4
3
6
312
16
4
676
220
15.6
CS4
1
3
12
428
16
-
456
-
21.4

  信道編碼操作分為4步:(1)為信息位檢錯加上塊校驗序列(BCS);(2)對于CS2~CS4,對USF(上行狀態標志)進行預編碼;(3)添加尾比特;(4)對于CS1~CS3進行碼率為1/2的卷積編碼,再截短,最終形成456比特的無線塊。
  CS1~CS4的交織過程完全相同,各種控制信道和分組數據業務信道都采用塊交織,這是因為這些信道的分配是動態的或者信道映射比較分散,使相鄰?fù)话l(fā)出現時間間隔很長,為了控制傳輸時延,數據塊要連續映射在信道上。
  9 無線資源管理(RRM)
  9.1 GPRS無線資源分配
  RRM實體駐留在RLC/MAC層中,它負責對無線信道分配與維護,無線資源由電路業務(如語音和數據)與GPRS共享,即物理信道PDCH按“容量指配”原則進行動態分配,具體說明如下:

  • 主從原則:至少一個PDCH作為主信道提供給PCCCH,以攜帶所有必要的控制信令來起始分組傳送;其余的PDCH作為從信道,用作用戶數據和專用信令的傳送。

  • 容量指配原則:GPRS并不永久占有PDCH,而是根據分組傳送的實際需要來分配GPRS的容量。網絡管理者也可以永久或暫時分配某些PDCH給GPRS。當GPRS負荷過重而引起PDCH擁塞且小區中有富余的資源時,網絡能夠分配更多的PDCH給GPRS。

  9.2 PDCH的復幀結構
  在GPRS中邏輯信道在物理信道PDCH上的映射是以52幀復幀結構為基礎的,邏輯信道被動態映射到52幀復幀中,該復幀被劃分為12個復幀塊(B0~B11)、2個空閑幀和2個PTCCH幀,每塊有4幀,每幀有8個時隙,每個時隙攜帶一個突發,如圖4所示。
500x276
圖4 52幀復幀結構
  不同的邏輯信道可以共享一個物理信道PDCH。除PTCCH外,PDCH的共享是以無線塊為基礎的,一個無線塊長456比特,包含4個連續的突發。B0塊必須分配給PBCCH。PRACH根據PBCCH廣播的信息參數動態(或固定)地映射到PDCH上。GPRS邏輯信道在52幀復幀中映射的概況如表2所示。
表2 GPRS邏輯信道映射到52幀復幀中PDCH上的概況

邏輯信道類型
邏輯信道
方向
功能
在52復幀上的映射
PDTCH
PDTCH
上下行
數據業務
1-8個PDCH
PBCCH
PBCCH
下行
廣播
1或多個PDCH



PCCCH
PRACH
上行
隨機接入
1或多個PDCH
PPCH
下行
尋呼
1或多個PDCH
PAGCH
下行
接入準許
1或多個PDCH
PNCH
下行
組播
在PCCCH上1或多塊


PDCCH
PACCH
上下行
隨路控制
以塊為基礎動態分配
PTCCH/U
上行
上行定時
2個指定幀
PTCCH/D
下行
下行定時
2個指定幀

  9.3 無線資源(RR)操作模式
  RRM是由RR操作模式來表征的。RR操作模式有兩種:

  • 分組空閑模式:在該模式下,RLC層無TBF(暫時數據塊流)存在。當上層要求傳送LLC PDU時,啟動TBF建立,并轉移到分組傳送模式。

  • 分組傳送模式:在該模式下,MS被分配RR可在一個或多個PDCH上提供TBF,可以連續傳送LLC PDU。

  10 RLC/MAC層
  10.1 RLC/MAC的功能
  媒體訪問控制子層(MAC)的基本功能是對多個MS接入通信媒質進行有效的接入控制管理,具有如下功能:
?復接控制:在上下行鏈路上對數據和信令進行有效的復接控制。下行鏈路由一個調度機制來控制復接;上行鏈路由各用戶的媒質分配(媒質接入模式)控制。

  • 碰撞控制:包括碰撞檢測和恢復。在上行鏈路上采用基于預留的時隙ALOHA協議進行控制,提高接入效率。

  • 優先權處理。

  10.2 RLC/MAC 操作模式
  RLC/MAC有兩種操作模式:

  • 確認模式:利用TBF中的RLC塊序列編號(BSN),采用選擇性自動請求重發(ARQ)重傳機制,保證RLC數據塊傳輸?shù)目煽啃浴?br/>

  • 非確認模式:無重傳機制。

  10.3 復接控制原理
  復接控制涉及以下3個參數:

  • TBF(暫時數據塊流):TBF是RLC/MAC層中兩個RR對等實體之間的物理連接,它支持LLC PDU在一個或多個PDCH上單向傳送。TBF由攜帶LLC PDU的RLC塊組成,TBF是暫時的,僅在數據傳送時存在。

  • TBI(暫時數據塊流標識):用來標識TBF,由網絡分配TBI。

  • USF(上行鏈路狀態標志):USF用來控制多個MS在PDCH/U上復接。USF包含在每個下行PDCH的RLC塊的頭中。USF占3比特,有8種狀態值,可用來預留上行鏈路資源給不同的MS,即允許多個MS共享一個上行PDCH,并控制它們輪流發送,從而實現多個MS在一個物理信道上的復用。

  復接由下列3種媒質接入模式所控制:

  • 動態分配模式:當MS檢測到一個已分配PDCH上的USF值時,MS在同一個已分配PDCH上發送一個塊或一個4塊序列(發送塊的數量由表征上行鏈路TBF的參數USF_GRANULARITY控制)。

  • 擴展動態分配模式: MS順序監測所有被分配的PDCH,當MS檢測到一個已分配PDCH上的USF值時,MS在同一個已分配PDCH和所有編號更高的已分配PDCH上發送一個數據塊或一個4塊序列。該模式允許上行鏈路有更高吞吐量。

  • 固定分配模式: 每個MS被分配給固定的無線資源而不分配USF。

  任何GPRS網絡都必須支持動態分配模式和固定分配模式,擴展動態分配模式對網絡來說是可選的。同樣MS也是如此。網絡能判斷MS的接入模式,保證兩者相匹配。
  11 移動臺的分組數據傳送
  在MS進行分組數據傳送之前必須先建立MS與網絡之間的物理連接(即建立TBF),并以TBI來標識,在物理連接基礎上的數據鏈路連接用TLLI來標識,然后進入分組數據傳送階段。MS與網絡之間的分組數據傳送可分3種情況:MS發起的(上行)、MS終接的(下行)和上下行同時。
  11.1 MS發起的分組數據傳送(上行)
  (1) TBF建立階段(上行接入階段)
  由MS在PCCCH上起始分組接入規程實現。當MS高層發出傳送LLC PDU 請求時,則啟動分組接入規程。該請求規定了與分組傳送有關的參數(如吞吐量、RLC模式、無線優先權),或者指出被傳送的分組含有信令。
  RLC/MAC層接收高層的傳送LLC PDU請求后,在PRACH(或RACH)上向網絡發送分組信道請求(Packet Channel Request)消息。網絡在PAGCH(或AGCH)上做出響應?梢圆捎靡浑A段或二階段分組接入法。
  在一階段接入中,網絡接收到分組信道請求消息后,向MS發出分組上行鏈路分配(Packet Uplink Assignment)消息,在PDCH上預留資源用作上行無線塊的傳送。這種資源預留是根據分組信道請求消息中有關資源請求的信息進行的,可以在一個或多個PDCH上為TBF分配上行鏈路的資源。
  在二階段接入中,網絡接收到分組信道請求消息后,也向MS發出分組上行鏈路分配消息,但預留資源只是用作MS發送分組資源請求(Packet Resource Request)消息。該消息攜帶上行分組傳送所請求資源的全面描述。
  網絡收到該消息后,向MS發出分組上行鏈路分配消息,為上行分組傳送預留資源,并定義有關分組數據傳送的參數(如媒質接入模式)。然后,MS進入分組傳送階段。
  如果MS在預定時間內沒收到網絡對分組信道請求消息的響應,那么MS在后退隨機時間之后,再重試,直到最大允許重試次數為止。
  (2)分組數據傳送階段
  MS按照接入階段預定的媒質接入模式在預留的PDCH(即PDTCH)上完成分組數據傳輸之后,由網絡做出響應:當接收無誤時,網絡向MS發出ACK(確認)消息;否則發NACK(否認)消息,并請求錯塊重傳,直到網絡正確接收為止。
  11.2 MS終接的分組數據傳送(下行)
  (1)下行TBF建立階段
  由下行分組傳送的尋呼規程和分組下行分配規程實現。設MS處于分組空閑狀態。當網絡向MS傳送分組時,在PPCH上向MS發分組尋呼請求(Packet Paging Reques)消息。MS為響應該消息起始一個類似分組接入規程的尋呼響應規程。網絡在PAGCH上向網絡發出分組下行鏈路分配(Packet Downlink Assignment)消息,網絡在一個或多個PDCH上分配無線資源給MS以建立下行TBF,MS在PACCH上向網絡發出分組尋呼響應(Packet Paging Response)消息。
  (2)分組傳送階段
  其操作過程類似于本文11.1中第(2)段所述的情況。
  11.3上下行分組數據同時傳送
  (1)當上行TBF在進行分組傳送時:MS連續監視下行PDCH上可能發生的分組下行鏈路分配消息,從而具有多時隙能力的MS可以在PDCH上同時接收下行分組數據。
  (2)當下行TBF在進行分組傳送時:若MS要求發送分組給網絡,MS可以在其(向網絡)發出的確認消息中指明這一點(不必發分組信道請求消息),由網絡分配上行資源給MS進行分組傳送。



fjouiK:JFD本文來自移動通信網gg1fic3.cn,版權所有

回答者: goldenhuo     回答時間:2015-01-08 10:32

35        34

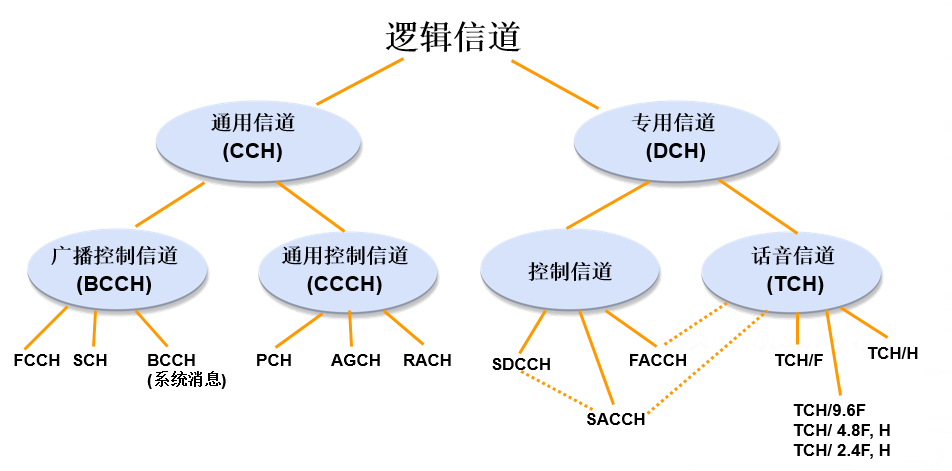

v業務信道用于攜載語音或用戶數據,可分為話音業務信道和數據業務信道。均是雙向專用信道。

v控制信道用于攜載信令或同步數據,可分為廣播信道、公共控制信道和專用控制信道。

v廣播信道(BCH):包括BCCH、FCCH和SCH信道,它們攜帶的信息目標是小區內所有的手機,所以它們均是單向的下行信道。

v公共控制信道(CCCH):包括PCH、RACH和AGCH,RACH是單向上行信道,其余均是單向下行信道。

v 專用控制信道(DCCH):包括SDCCH、SACCH、FACCH,這些信道被用于某一個具體的MS上,他們均是雙向專用信道。

        FCCH—傳送全0信息,其作用為標識BCCH載頻和允許MS同步到這個頻率上。

SCH—傳送BSICTDMA幀號,從而標識這是一個GSM網絡。

BCCH—傳送用于漫游、建立呼叫的廣播信息,如LAI、小區最大允許輸出功率等。

AGCH—利用它分配SDCCHMS。

PCH—通知MS是否有此MS的語音呼叫或者短信息。

RACH—當MS有同網絡連接的必要時,MS會利用它去申請一個信令信道。

SDCCH—MS利用此信道進行呼叫建立,處于IDLE狀態的MS利用它接收短信息。

SACCH—伴隨SDCCHTCH存在,其上行鏈路接收MS發來的關于當前服務小區和鄰小區的測量報告,如信號強度和信號質量。其下行鏈路上傳送指導MS應該使用的功率和TA信息。處于BUSY狀態的MS利用它接收短信息。

        FACCH—利用偷幀模式工作,做切換、掛機時用到它。




回答者: yuanshanli     回答時間:2015-01-08 10:42

35        35


邏輯信道有三種,廣播信道、控制信道和專用信道。

可以按上行或者下行信道進行區分!



回答者: xie5552     回答時間:2015-01-08 11:08
