簡單看了LTE mac層的基本功能，大概流程，再繼續看就看不懂了，那么怎么學的循序漸進，有沒有什么好材料

LTE系統MAC協議子層的主要目的是為RLC層業務與物理層之間提供一個有效的連接。從這個角度看，MAC層支持的主要功能包括：

●   邏輯信道與傳輸信道之間的映射；

●   傳輸格式的選擇，例如通過選擇傳輸塊大小、調制方案等作為輸入?yún)��?shù)提供給物理層；

●   一個UE或多個UE之間邏輯信道的優先級管理；

●   通過HARQ機制進行糾錯；

●   填充（Padding）；

●   RLC PDU的復用與解復用；

●   業務量的測量與上報。

  與現有UMTS系統中的MAC層相比，LTE系統的MAC層具有一個新的特點，即每個小區只存在一個MAC實體，負責實現MAC層相關的全部功能。

  綜上，MAC層提供給上層的業務主要包括：數據傳送及無線資源分配。物理層提供給MAC層的業務包括：數據傳送、HARQ反饋信令、調度請求信令以及測量。

邏輯信道

    MAC層可以提供邏輯信道上的數據傳送業務，于是，MAC層為不同的數據業務種類定義了一組邏輯信道，每個邏輯信道有傳遞信息的類型定義。

  根據各信道上傳送的信息類型，可以將邏輯信道分為控制信道和業務信道兩大類。

1.   控制信道：控制信道負責控制平面信息的傳輸，MAC層提供的控制信道主要包括以下幾種類型。

●   廣播控制信道（Broadcast Control Channel, BCCH），用來廣播系統控制信息的下行信道。

●   尋呼控制信道（Paging Control Channel, PCCH），用來傳輸尋呼信息的下行信道，當網絡不知道UE的小區位置時使用該信道。

●   公共控制信道（Common Control Channel，CCCH），用來傳輸UE與網絡之間控制信息的上下行雙向信道，當UE與網絡沒有RRC連接時使用該信道。

●   多播控制信道（Multicast Control Channel，MCCH），用來傳輸網絡到UE的MBMS調度和控制信息的點到多點下行信道，該信道僅用于UE接收MBMS業務。

●   專用控制信道（Dedicated Control Channel，DCCH），用來傳輸UE與網絡之間專用控制信息的點到點的雙向信道，當UE存在RRC連接時使用該信道。

2.   業務信道：負責用戶平面信息的傳輸，MAC層提供的業務信道主要包括以下幾種類型。

●   專用業務信道（Dedicated Traffic Channel，DTCH），DTCH信道是點到點的信道，專用于一個UE傳輸用戶信息，可以是上下文雙向的。

●  多播業務信道（Multicast Traffic Channel，MTCH），MTCH是負責從網絡側向UE傳送數據的點到多點下行信道，該信道僅用于UE接收MBMS業務。

邏輯信道與傳輸信道的映射

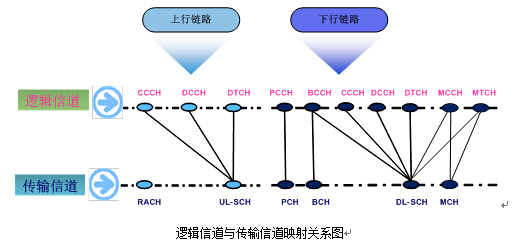

  與UMTS系統相比，LTE系統中的邏輯信道與傳輸信道類型都大大減少，映射關系也變得更為簡單。對于上行邏輯信道CCCH、DCCH、DTCH均映射到UL-SCH上；對于下行邏輯信道，PCCH映射至PCH，BCCH映射至BCH或DL-SCH，CCCH、DCCH和DTCH均映射至DL-SCH。邏輯信道與傳輸信道的映射關系如下圖所示：

MAC層的關鍵技術   優先權處理

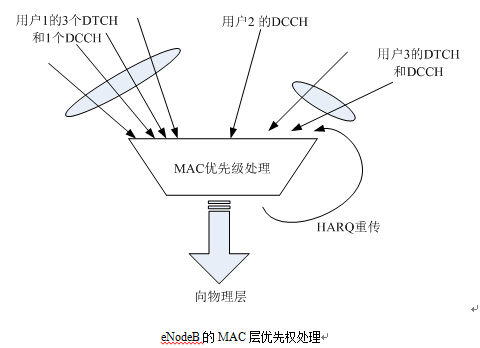

  優先權處理是MAC層的一個主要功能。優先權處理過程是指從不同的等待隊列選出一個分組，將其傳遞到物理層，并通過無線接口發送的過程。因?yàn)橐�考慮到不同信息流的發送，包括純用戶數據、E-UTRAN信令（DTCH邏輯信道）和EPC信令（DCCH邏輯信道），這個過程非常復雜。當已傳數據沒有正確接收時，是否重傳也與優先權處理有關，所以優先權處理過程還是與HARQ密切相關的。另外，網絡側的MAC層要負責上行鏈路優先權處理，因?yàn)樗�必須從共�?/span>UL-SCH傳輸信道的多個終端的所有上行鏈路調度請求消息中進行選擇，如下圖所示：

  在上行鏈路發送中，終端側的MAC層只是復用自己的多個上行鏈路數據流，并且決定是發送上行鏈路調度請求還是發送上行鏈路數據。然而在下行鏈路共享信道，eNodeB必須考慮小區內發往所有用戶的流（或邏輯信道）。

 HARQ基本原理

    HARQ的基本原理是緩存沒有正確接收到的數據，并且將重傳數據和原始數據進行合并。實際中采取的軟合并方式取決于HARQ合并機制。在CC（Chase Combining）方案中，第一次發送的數據和重傳的數據相同，接收端要對整個數據塊進行合并。在增量冗余（Incremental Reundancy，IR）方案中，在錯誤塊的基礎上增加一些新的校驗信息，接收端接收的編碼符號中包含了和第一次傳輸數據不同的信息。

  在E-UTRAN中，HARQ采用多個并行通道的處理過程（N-Process），當一個過程等待ACK/NACK反饋時，別的過程仍然可以繼續發送數據。

  下行鏈路HARQ采用自適應地異步重傳機制，上行鏈路HARQ采用同步重傳機制。在同步機制中，只能按照第一次發送時的子幀號進行重傳。在一部重傳機制中，可在任意時刻發送重傳數據。

  上行鏈路之所以采用同步方式主要是為了減小協議開銷。因?yàn)椴捎猛�步方式時接收端可以獲取子幀號，所以不需要標識HARQ處理的通道號。

    E-UTRAN的HARQ與3G HSDPA和E-DCH/HSUPA的HARQ類似。

吃透一份資料，多看看協議
