基本概念CSFB（Circuit Switched Fallback，電路域回落）是一種允許在EPS（Evolved Packet System，演進的分組系統）網絡中的UE（User Equipment，用戶設備）通過回落到CS域，借用CS域的基礎設施提供語音服務的技術。
LTE只提供數據業務，當UE發起或者接受語音呼叫時，需要回落到CS域進行處理。運營商無需部署IMS（IP Multimedia Subsystem，IP多媒體子系統），只需要升級MSCS（Mobile Switching Center Server，移動交換中心服務器）就可以支持CSFB。
部署特點

• 優點：快速提供業務，網絡變動小。


• 缺點：呼叫接續速度慢。當用戶需要語音業務時，用戶在LTE網絡下的業務都需要中斷、切換或掛起，從而影響用戶的體驗。


應用場景

• CSFB適合作為IMS部署之前的過渡方案。


• 在拜訪地網絡沒有部署IMS情況下，CSFB可以為漫游的LTE用戶提供語音業務。


組網結構CSFB分為語音和短消息兩種模式。

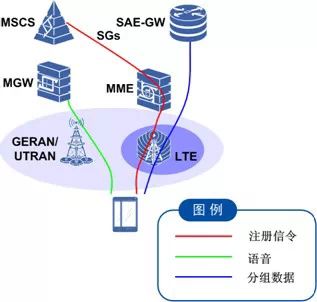

圖1  CSFB語音模式組網


當UE需要發起語音業務時，可以通過SGs接口向MSCS發起位置更新流程。此時UE需要將射頻模式從LTE改變到GERAN（GSM/EDGE Radio Access Network，GSM/EDGE無線接入網）或者UTRAN（UMTS Terrestrial Radio AccessNetwork，UMTS陸地?zé)o線接入網），之后UE就可以在2G/3G模式下發起語音業務，享受CS域所提供的語音服務。

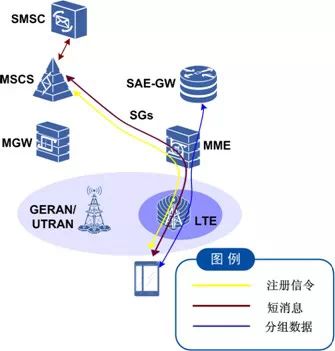

圖2  SMS over SGs組網



當UE需要發起短消息的時候，不需要改變射頻模式。UE所發出的短消息可以直接由MME（Mobility Management Entity，移動管理實體）通過SGs口轉發給MSCS，由MSCS將短消息轉發給短消息中心。
接口協議CSFB特性中，最主要的接口是SGs接口，它是MME和MSC Server之間的接口，用來處理EPS和CS域之間的移動性管理、語音業務尋呼及短消息業務流程。SGs接口協議棧如下圖所示。

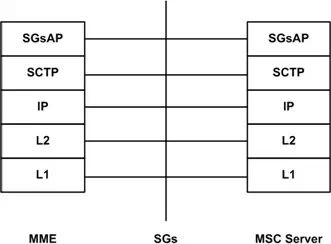

圖3  SGs接口協議棧

• SGsAP：該協議用于連接MME和MSCS實體，基于BSSAP+（Base Station Subsystem Application Part，基站子系統應用部分）。


• SCTP：SCTP（Stream Control TransmissionProtocol，流控制傳輸協議）用于在IP網中進行信令承載。


呼叫流程

• 主叫業務流程

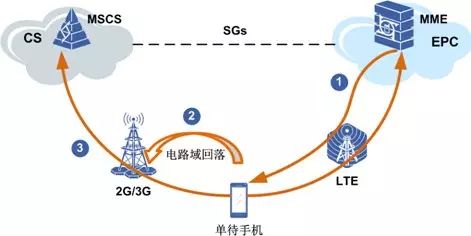

• UE向MME發起語音業務請求，MME指示UE回落到2G/3G。


• UE回落到2G/3G。


• UE在2G/3G下按照正常流程進行主叫。


• 被叫業務流程


• MSCS通過SGs口向MME進行尋呼。


• MME尋呼UE，并指示UE回落到2G/3G。


• UE回落到2G/3G。


• UE在2G/3G下向MSCS回應尋呼響應，并按正常流程完成被叫接續。
