摘要：提出并研究了以專業的資源管理軟件VisualNet為平臺，根據設備線路所承載的業務，進行路由分析的實施方法、關鍵控制點。
一、案例回放
先看一下圖一所示的網絡結構圖。本案中的系統分成沈陽中心站點、大連分站以及長春分站，各站之間通過租用聯通線路進行通信。沈陽站的視頻會議、電子政務、VHF以及VHF監控業務，分別通過相應設備，為大連和長春提供服務。圖中顯示了為大連站點提供視頻會議和電子政務兩類業務，為長春站點提供視頻會議、電子政務、VHF和VHF監控4種業務。

（圖一：三個站點間的網絡結構）
在實際運維過程中，我們希望某個設備或線路出現故障后，能根據對象所承載的相應業務，來快速進行故障定位，并查找引起故障的設備源或者分析故障影響的范圍。如下列表格一中所示樣例數據，我們需要根據相應故障對象來判斷影響哪些地區的哪些業務：

（表一：故障對象與所影響的業務對應表）
表中內容解釋如下：
當編號為1的故障發生時，會引起大連、長春兩地的6個業務出現故障；
當編號為2的故障發生時，會引起大連的兩個業務出現故障；
當編號為3的故障發生時，會引起長春的兩個業務出現故障；
當編號為4的故障發生時，會引起長春的兩個VHF業務出現故障；
當編號為5的故障發生時，會引起大連、長春兩地的4個業務出現故障。
目前傳統做法，譬如分析編號1中的故障時，我們是這么做的：
1、找到“Merto1000-1-F1端口與ODF之間”的“光纜”這條線。
2、向下不斷搜索至“聯通SDH”。
3、然后分別去往“大連”和“長春”站
4、在“大連站”內，不斷檢索直至終端的“視頻會議”和“電子政務”兩業務。
5、在“長春站”內，不斷檢索直至終端的“視頻會議”、“電子政務”、“VHF”和“VHF監控”4個業務。
6、最后得出結論：兩地共有6個業務受影響。
但是當我們分析編號2、3、4、5故障時，情況就發生了變化。因?yàn)橐粋�(gè)對象上可能承載多個業務，當某個子對象故障時，公共部分的設備或線路可能還是正常的，但是怎樣從公共部分分離出相應的子業務數據，來進行終端故障的判斷就成了一個問題。
譬如分析表中編號2故障，當協議轉換器1出現故障，我們首先去查找上一級或多級設備，獲取協議轉換器1是做什么用途的，或者需要問制圖人員，協議轉換器1是做什么服務。很顯然，當我們第一次接觸這張圖的時候，是無法直觀知道這些信息的。
假設現在我們已經知道協議轉換器1是用于視頻會議業務，接下來向下檢索它的物理連接，發現連接到了DDF1的1端口和E1的1端口，然后通過一根光纜，連接到了ODF上。這個時候問題出現了；這根光纜除了承載“視頻會議業務”，還相應承擔了協議轉換器2的業務和FA16中傳輸過來的VHF和VHF監控業務，您怎么知道它最終影響了大連和長春的哪些終端業務呢？很顯然，若非圖紙?jiān)O(shè)計人員告訴你或者他在旁邊加上大量文字描述的話，您是很難獲取相關故障信息的。當大量的設備分布在大量的不同圖紙上時，采用傳統模式的分析方法，成為了您始終揮之不去的“心頭之痛”。
在常規的制圖軟件或資源管理系統中，由于對象之間存在大量的關聯特性以及承載了眾多業務數據，人工搜索方法或數據表格模式進行分析，往往會造成分析遺漏或判斷錯誤。下面我們介紹了怎樣通過VisualNet資源管理平**的智能路由分析功能，根據系統中各個元素承載的數據業務信息，去快速查找相應的故障源或分析故障影響范圍。減少人工分析的失誤、降低分析工作量，提 高系統的運維效率。
二、實施步驟
1、圖紙?jiān)O(shè)計
這一部分相對簡單些，拖拉模板到設計頁面上，并畫完連接線、設置好線類型并做適當?shù)拿烙^就完成，在此不再累述。
2、設備與端口對象的成組
從VisualNet9.3版本開始，系統提供了新的對象成組方式，譬如一個“設備機框”和設備內“端口”之間的組合方式。你只要把“端口”拖到“機框”的邊界范圍內，然后把它們?nèi)�部選中后成組，那么這些端口就成為了該“設備”的一個子元素。外部線路連接到這些“端口”上，也就意味著也連接到了這個“設備”上。當移動“設備”時，這些“端口”也一起移動。

（圖二：建立設備與端口的“父-子”關系）
3、增加一個相同名稱的字段
在編輯模板狀態下，給每個節點模板和線模板對象，都增加一個名稱為“承載業務”的公共文本字段，作為對象的一個屬性。系統將根據這個字段數據信息，進行路由檢索分析。

（圖三：給節點和線模板都增加一個“承載業務”公共字段）
4、給字段“承載業務”錄入數據
點擊圖中每個元素，給屬性字段“承載業務”輸入相應的數據。譬如在“Cisco2811-1”中，輸入“視頻，電子政務”。在其端口“192.168.3.1”中，輸入“視頻”，在“192.168.4.1”中輸入“電子政務”，給它們的所有連接線中也分別輸入相應的承載業務數據。

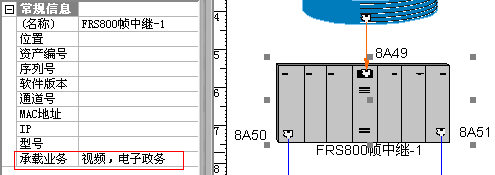

需要注意的地方是：如果該對象是承載幾個業務的公共部分，您就需要在“承載業務”字段中把所有業務數據都輸入進去。譬如：“FRS800幀中繼-1”或“8A49端口”及其連接線，是屬于多個業務的公共部分，這些元素中的承載業務數據值就是“視頻，電子政務”了。

（圖四：給公共對象的“承載業務”字段輸入更多數據）
5、故障影響范圍分析
在上面表一中，我們需要分析的是設備的“主-從”關系，屬于由上級往下級查找影響的設備終端。在VisualNet的路由分析中，稱之為“覆蓋分析”，方法如下：先點擊設計圖中的“Metro1000-1”與“ODF-1”之間的連接線，然后點擊如下圖五路由分析窗口中所示的“過濾二：屬性值滿足”選項，并選擇字段“承載業務”，條件為“含有”，值文本框中輸入“電子政務”。然后再去點擊該窗口工具欄上的“覆蓋分析”按鈕，就能產生如圖六所示的路由圖。

（圖五：選擇過濾二并點擊網絡覆蓋分析按鈕）
很顯然，在下圖六所示的路由圖中，我們發現它在“聯通SDH”出開始出現分叉，分別指向了大連和長春方向。

（圖六：網絡覆蓋分析）
進一步往下查看，一直最終到終端，我們發現如果F1與ODF-1之間的線路出現故障，受影響的“電子政務”業務終端有兩處被找到，分別在大連的電子政務節點和長春的電子政務節點上。

（圖七：影響的電子政務業務終端）
采用同樣的方法，我們可以點擊設計圖中的任意一個對象，然后通過對“承載業務”字段的數據進行過濾分析，把符合條件的設備、線路和端口都一一找出。通過對表一中的故障點進行路由覆蓋分析試驗，我們發現得到的故障點分析結果和表中結果完全一致。
6、故障源分析
在實際運維過程中，我們除了要查找設備發生故障后的影響范圍，還需要根據下一級設備因業務被中斷，向上搜索故障源。在VisualNet平**，我們把它稱之為“源鏈路分析”，也即：查找信號來源通道。如下圖八所示的信號來源通道路由圖，我們分析了因“VHF監視”業務出現中斷，所能搜尋到的所有能引起這個故障的上級設備、線路、端口、ODF、DDF以及連接通道。

（圖八：查詢信號來源）
在網絡覆蓋分析、源鏈路分析或拓?fù)浞治龊�，我們雙擊路由圖中的任意一個節點或連線，系統就會自動跳轉到該頁面上，并以紅色箭頭方式，閃爍指示該對象位置。如果這些設備或連線處于不同的頁面上，系統就會先自動打開該頁面，然后再去閃爍定位該對象。這個功能便于您從紛繁復雜的路由結構圖中及時找到它們。
7、備用路由輔助分析
查詢備用通道也是我們運維中經常遇到的情況。在本項目中，我們還在“Metro1000-3”與“DDF-3”之間各增加了一個端口，并建立了連接線，其承載業務數據也是“VHF監視”，我們把它當做一個備份路由。當我們需要對圖中“FA16復用器-2”進行承載“VHF監視”業務的路由進行分析時，系統就會把另外一條路由通道也一起找到，為您解決故障時提供一個參考。
當然如果整個路由圖中，還有很多備份線路或分叉線路，您無法一一看清時，您還可以借助VisualNet中提供的“本頁連通性分析”工具，來分析當前路由圖中的各個備用路由通道，這里就不做講解了。
