0 前言

容量規劃在整個網絡建設過程中尤其是在網絡建設的初始階段是非常重要的，只有全面正確地掌握LTE網絡承載能力，才能更加準確的評估出LTE無線網絡的建設規模和確定LTE系統帶寬需求、天線及系統基帶配置等。

與3G采用的碼分多址技術不同，LTE主要基于OFDM和MIMO技術，因此影響LTE網絡容量的各種因素也有所不同；此外FDD LTE的峰值速率和小區吞吐率由于技術體制的原因，與3G和TD-LTE也有一定的差異，這些差異都需要進行分析和研究，為FDDLTE未來網絡規劃建設提供技術參考。

1 FDD LTE 容量影響因素

1.1 載波帶寬

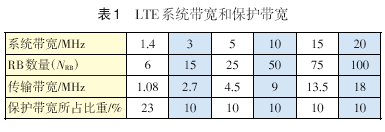

LTE系統定義6種不同的系統帶寬，不同系統帶寬下傳輸帶寬和保護帶寬關系如表1所示。


資源塊（RB）表示LTE系統可調度的頻率資源單位組，1個RB由12個子載波組成。系統帶寬配置，直接決定小區的理論峰值速率，分配給用戶的RB個數越多，即系統帶寬越高，系統的吞吐量越大。在小區服務中，系統需要對用戶分配帶寬資源，用戶帶寬資源直接影響用戶的數據速率。用戶分配帶寬由兩個因素決定，一是激活用戶數目，二是資源分配算法。

1.2 循環前綴（CP）長度

CP長度需要大于無線信道的最大時延擴展，以避免嚴重的符號間干擾（ISI）和子載波間干擾（ICI）。CP又不能過長，過大的CP開銷會帶來額外的頻譜效率損失。在LTE 系統中，正常CP 的CP 開銷=（5.21+6×4.67）/500=6.67%；擴展CP 的CP 開銷=16.67×6/500=20%。在使用擴展CP時，其傳輸開銷要大于使用正常CP的傳輸開銷，因此在滿足時延擴展的條件下，使用正常CP比使用擴展CP可提供更大的系統容量。

1.3 MIMO 模式

LTE網絡可以根據實際網絡需要以及天線資源，實現單流分集、多流復用、復用與分集自適應、單流波束賦形、多流波束賦形等，這些技術的使用場景不同，但是都會在一定程度上影響用戶容量。

1.4 上下行控制信道和參考信號開銷

在為控制信令分配資源后，數據傳輸可以利用任何剩下的傳輸資源。因此最小化控制信令資源是最大化數據頻譜效率的關鍵。除PDCCH和RS外，其余下行控制信道和信號的開銷都與LTE系統使用的帶寬有關。各個控制信道和信號的開銷如下（NRB為LTE系統分配的RB數量）：

a）系統帶寬較寬情況下PUCCH所占系統開銷可以忽略。

b）上行參考信號每個時隙占用1個OFDM符號，開銷比例為1/7=14.3%。

c）PDCCH：當使用1子幀中一個OFDM符號（最小PDCCH分配），控制開銷為7.1%（=1/14）。

d）下行RS：每3個子載波間有一個參考符號，單天線傳輸每個時隙需要2個OFDM符號，下行2天線傳輸需要4 個OFDM 符號，下行4 天線傳輸需要6 個OFDM符號。開銷比例4.8%~14.3%，需考慮與PDCCH重疊情況。

e）PSS和SSS開銷：2×2×6/7/10/2/NRB。

f）PBCH開銷：4×6/7/10/2/ NRB。

g）PCFICH 開銷：4×4/7/2/（12×NRB），需考慮與PDCCH重疊情況。

h）一個PHICH組開銷：12/7/2/（12×NRB），需考慮與PDCCH重疊情況。


表2給出了在不同天線配置和系統帶寬下，下行控制信道和信號的開銷占用度。雖然下行4天線會相比下行2天線的系統開銷要高一些，但4×4 MIMO相比2×2 MIMO的系統容量要增加一倍，增加相應的參考信號開銷是值得的。帶寬越高，系統開銷比重越小，因此建議FDD LTE采用2×20 MHz同頻組網。

1.5 干擾消除技術

LTE系統設計所支持頻率復用因子為1，這意味著一個小區內的數據和控制信道會受到其他小區的干擾，尤其是最接近的相鄰小區。為了避免低的小區邊緣吞吐量性能，采用干擾消除技術很重要，干擾消除技術允許在小區邊緣性能和整個小區平均的頻譜效率之間有一個有效的折中。

ICIC技術使用靈活，實現簡單，仿真效果較好，是目前LTE系統抗同頻干擾的主流技術。ICIC從資源限制方式方面可以分為部分頻率復用（FFR）、軟頻率復用（SFR）和全頻率復用3種。SFR和FFR相對于FR=1，下行鏈路邊緣頻譜利用率均有提高，但是SFR相對于FFR來說以更低的整體頻譜利用率的損失，獲得和FFR相近的邊緣頻譜利用率的增益。FFR和SFR在系統低負載時，增益非常有限；在系統中高負荷時對邊緣頻譜利用率有明顯增益；在中等負荷時，對邊緣頻譜利用率增益最大。

1.6 調度方式

LTE的幾乎所有的應用與業務都是使用共享信道，由于各個業務與應用對服務質量（QoS）的要求是不同的，因此調度的好壞直接影響的就是QoS是否可以滿足，也即是用戶的使用體驗是否比較好。調度器的主要功能是在不同時間點上為不同的用戶調度各種資源，是基站中最重要的組成部分之一，調度器的設計好壞直接決定了基站的工作效率和實際性能。調度相關的內容絕大多數是不在標準化工作范圍內，主要是設備實現的問題。調度器在工作時需要考慮多種因素，例如終端所處位置處信道質量、終端緩存狀態、基站系統資源、業務優先級、用戶優先級等，利用合理的調度算法使系統資源利用效率最高，同時盡量保證用戶有更好的使用體驗。

目前在實際商用的FDD LTE系統中應用較多的是改進的比例公平算法，因為該方法可以同時兼顧系統資源利用效率和用戶的使用體驗。在FDD LTE系統部署初期，LTE用戶數較少時，使用輪詢的方法也基本可以達到類似于比例公平的效果。

2 FDD LTE 同時可調度最大用戶數

LTE同時能夠得到調度的用戶數目受限于控制信道的可用資源數目。同時調度用戶數的定義為：系統在每個調度周期（1 ms）同時調度的用戶數，進一步可計算1無線幀（10 ms）時間內可調度的用戶數。

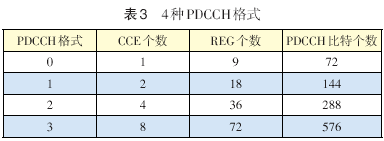

LTE中PDCCH支持的4種格式如表3所示。


使用于特定PDCCH傳輸?shù)腃CE數量是由eNode B根據信道條件決定的。例如，如果PDCCH是針對一個良好下行鏈路信道的UE（如接近eNode B），那么一個CCE可能就夠了。然而，對于信道條件不好的UE，為了充分實現其健壯性，可能需要8個CCE。另外可調整PDCCH的功率水平，以適配信道條件。
PHICH組數目有4種可能性。



MIB中相應的指示信息分別對應于Ng=1/6、1/2、1或2。其中，Ng=1是上行每一個PRB對應1個HARQ進程的時候所需要的PHICH組數目；Ng=2是MU-MIMO情況下上行每一個PRB對應2個HARQ進程的時候所需要的PHICH 組數目；Ng=1/6、1/2 分別對應于1 個HARQ進程占用6個和2個PRB的情況。

在一個子幀時間（1 ms）內，最大可支持用戶數的計算如下：



式中：

N——最大可同時調度用戶數

nˉ ——平均一個PDCCH所需的CCE個數

NPDCCH——調度1個用戶所需的PDCCH數目，在對稱業務下通常NPDCCH=2

——使用的PHICH組數

NPCFICH——PCFICH所占用的RE數，NPCFICH=16

NRS—— 下行參考信號所占用的PDCCH 所在OFDM符號的RE數，由信道帶寬決定，在10和20 MHz

帶寬下使用2下行天線NRS分別為200和400

NRE——PDCCH所在OFDM符號的RE總數，表4給出了在10和20 MHz帶寬下的NRE值



假設調度一個用戶需要2個PDCCH并且LTE系統使用正常CP，表5 給出了在10 和20 MHz 帶寬下PDCCH分別占用1、2、3個OFDM符號且Ng=1時，LTE系統在一幀內（10 ms）內可同時調度的最大用戶數。



由此可見，在其他條件固定的情況下，PDCCH占用的OFDM符號數越多，同時可調度的用戶數越多；PDCCH所使用的格式占用的CCE個數越多，可同時調度的用戶數也就越少。

3 FDD LTE 峰值速率

根據LTE 3GPP標準，1個無線幀包含10個無線子幀，1 個無線子幀包含2 個時隙，每個時隙包含7 個OFDM符號（使用常規CP），1個OFDM符號包含n 比特信息（使用64QAM，n=6；使用16QAM，n=4；使用QPSK，n=2）。1個無線子幀的時間為1 ms。在使用常規CP、64QAM調制方式且不考慮開銷的情況下，下行峰值速率為

峰值速率（理想）=（NRB×12×7×2×n）bit/1 ms （4）

假設PDCCH、參考信號、同步信號、信道編碼等開銷為η（可通過1.4節得出），則理論下行峰值速率為

峰值速率（理論）=C×（1-η）×編碼效率×峰值速率（理想）（5）

其中，當天線模式為雙流傳輸時，C=2；當天線為其他模式時，C=1。

當采用20 MHz帶寬，雙流傳輸，編碼效率為0.9，PDCCH占用1個OFDM符號時，下行理論峰值速率為

2×（1-14.63%）×0.9×（100×12×7×2×6）bit/1 ms=155

上行峰值速率為

（1-14.3%）×0.9×（100×12×7×2×6）bit/1 ms=77.75

在3GPP 36.213規范中，定義了不同MCS、RB承載下的數據塊數量（TBS），即在一個子幀/傳輸時間間隔（TTI）時間內的最大傳輸比特數量，TBS直接限制了LTE上下行信道的峰值速率。不同RB和IMCS對應的LTE 網絡上下行峰值速率可查詢3GPP 36.213 中表7.1.7.2.1-1和表7.1.7.2.2-1獲得。圖1給出了在不同MCS和系統帶寬下，單流和使用2×2 MIMO雙流LTE下行信道的峰值速率�？梢钥闯鯩CS越大，LTE下行峰值速率越大，這是由于MCS越大相應的系統開銷就越小，但對信道質量的要求也越高。在使用20 MHz下行系統帶寬（即下行分配100個RB），使用最大MCS方式2×2 MIMO雙流傳輸?shù)那闆r下，LTE下行峰值速率可以達到149.78 Mbit/s，已經超出LTE下行100 Mbit/s目標峰值速率50%。在相同RB下，LTE系統的上行峰值速率與單流下行峰值速率相同。當系統帶寬為20MHz時，上行峰值速率為75.376 Mbit/s。



LTE單用戶的上行和下行峰值速率不但與分配的RB 數量以及MCS 方式有關，還與LTE 終端類型有關。單用戶的峰值速率為：

單用戶峰值速率=min（終端能力，網絡能力）（6）

其中終端能力由參考文獻4列出。

在單用戶測試條件下（即小區所有資源分配給一個用戶），小區的峰值速率與UE 的能力有關，在20MHz帶寬、PDCCH占用3個OFDM符號情況下，使用Cat 3 UE實際下行峰值速率只能達到100 Mbit/s，實際上行峰值速率為40~50 Mbit/s；使用Cat 5 UE實際下行峰值速率可達到127 Mbit/s，實際上行峰值速率可達到60 Mbit/s。Cat 5 UE沒有達到理論峰值速率的原因是由于實際測試中PDCCH占用了3個OFDM符號，不能夠使用最大資源塊傳輸有效數據，所以沒有達到LTE系統支持的最高峰值速率。

4 FDD LTE 吞吐量

下行吞吐量指標與LTE的PDSCH能力息息相關，主要包括小區頻譜效率、小區平均吞吐量指標和小區邊緣吞吐量指標，其定義如下：

a）小區頻譜效率：指用戶按照一定規律分布時，整個小區的平均吞吐量＝所有小區吞吐量之和/小區數/系統帶寬。

b）小區平均吞吐量：指用戶按照一定規律分布時，整個小區的平均吞吐量＝所有小區吞吐量之和/小區數。

c）小區邊緣吞吐量：指分布在小區邊緣的用戶吞吐量，在系統仿真時，邊緣用戶定義為對網絡中所有用戶按照用戶吞吐量的大小降序排列，取5%處的那個用戶。

圖2分別描述了盡力而為全緩沖業務，Case 1和Case 3部署場景下行信道的頻譜效率、小區平均用戶吞吐量和小區邊緣用戶吞吐量，仿真場景是由多個廠家仿真結果進行平均得出。場景使用一個10 MHz帶寬、20 dB的建筑物穿透損耗以及3 km/h的UE速度。

對于eNodeB間距離為500和1 732 m，分別稱之為場景Case 1和場景Case 3。仿真中使用19個站址，每個站址3個扇區，每個扇區均勻分布10個用戶。對于LTE，列出了2×2、4×2和4×4天線配置下的系統性能。下行4×2 MIMO天線和下行2×2 MIMO相比，小區平均下行吞吐率和邊緣用戶下行吞吐率性能提升不大；上行1×4接收分集相比1×2接收分集，小區平均上行吞吐率和邊緣用戶上行吞吐率性能有明顯提升，可根據實際LTE網絡部署需求進行天線配置。



圖3給出了6個用戶均勻分布時，實際FDD LTE外場測試扇區吞吐量結果。相對于10 MHz帶寬，20MHz能夠提升單用戶速率一倍左右。對于上行，小區吞吐率在不同加載條件下變化均不明顯，因此底噪的抬升對LTE上行容量的影響并不明顯。這是由于對于上行數據業務，空口容量受限于終端發射功率，隨著無線環境變差，發射功率會逐步提升直到最大發生功率限制，在達到最大發射功率之前，上行吞吐率基本保持不變。


5 FDD LTE 可容納VoIP 用戶數

一般情況下，某用戶在使用VoIP進行語音通信時，若98%的數據包時延在50 ms以內，則認為該用戶是滿意的。而如果小區內95%的用戶是滿意的，則認為該小區所能容納的VoIP用戶總數為該小區的VoIP容量。

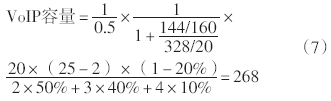

假設5 MHz系統帶寬語音編碼率為12.2 kbit/s，初傳需要占用2個RB的用戶占50%，需要占用3和4個RB的用戶分別占用40%和10%，為HARQ重傳預留20%的系統資源，PUCCH占用碼道為2 RB，根據參考文獻3中理論公式，F(xiàn)DD LTE小區的理論VoIP容量為

由于仿真中使用的IOT、控制信道限制以及調度方案不同，導致不同廠家仿真得到的可容納的VoIP用戶也有所不同。圖4給出了在不同場景下LTE下行可容納VoIP用戶數，仿真結果由各個廠家的結果平均得出，可見在可承載VoIP數量方面，主要受限于上行信道。在5MHz帶寬條件下，在Case 1和Case 3仿真場景下FDD LTE上行分別可容納約241和123個VoIP用戶，覆蓋距離的增加也會明顯減小可容納的VoIP用戶數。


6 結束語

本文首先研究分析了影響LTE系統容量的因素，包括系統帶寬、調度算法、CP長度、上下行鏈路開銷、MIMO、干擾消除等。接著通過峰值速率的研究，計算出在給定系統帶寬下LTE系統理論所能承載的最大用戶吞吐率，研究了在不同系統帶寬下的FDD LTE上下行理論峰值速率，并給出了實際LTE單用戶的峰值速率。LTE系統并發用戶容量主要受限于調度信令和業務信道資源，研究分析了在不同信道帶寬和控制信道配置下，F(xiàn)DD LTE系統同時可調度的最大用戶數。最后通過仿真和實測數據分析了FDD LTE系統的小區平均吞吐量、小區邊緣用戶吞吐量以及VoIP容量。

通過分析研究FDD LTE網絡容量及其影響因素，對于FDD LTE未來網絡規模估算以及網絡規劃都具有實際意義。
