一、單板槽位配置示例




二、BPL配置

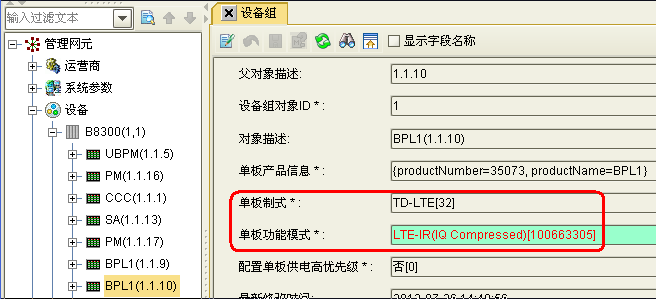

1、在“設備—B8300—BPL”中配置BPL1單板的功能模式



BPL1 光口速率為6G，RRU采用分光口配置時，單板制式為“TD-LTE”，單板功能模式為“LTE-IR(IQ Compressed)[100663305]”IQ壓縮的功能模式。




2、在“BPL—光口設備集”中配置BPL1單板的工作模式

BPL采用分光口方式連接R8928FA/R8968FA。

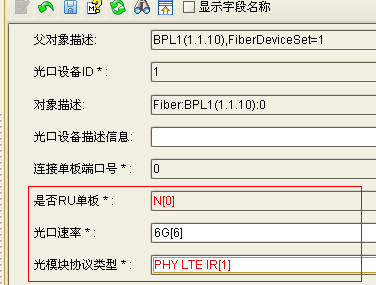

3、在“BPL—光口設備集—光口設備”中配置光模塊協議和光口速率



三、UBPM配置

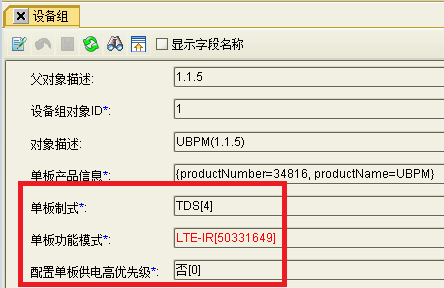

1、在“設備—B8300—UBPM”中配置UBPM單板的功能模式

采用分光口配置時，UBPM接雙模RRU，所以需將單板功能模式配置成“LTE-IR”。

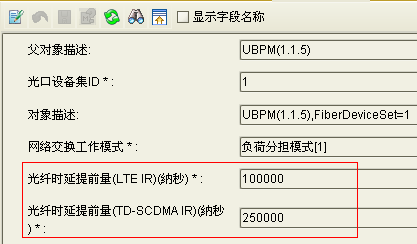

2、在“UBPM—光口設備集”中配置UBPM單板的工作模式

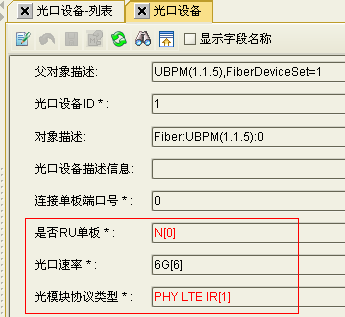

3、在“UBPM—光口設備集—光口設備”中配置光模塊協議和光口速率



四、RRU配置

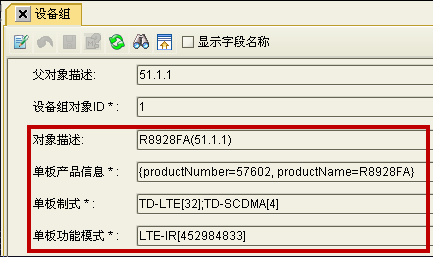

1、在“設備—B8300—RRU”中配置RRU的功能模式

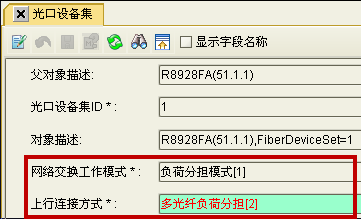

2、在“RRU—光口設備集”中配置RRU的工作模式和連接方式

RRU上連接雙光纖，上行方式配置為“多光纖負荷分擔”，其余配置原則同BPL1上的光口配置集。

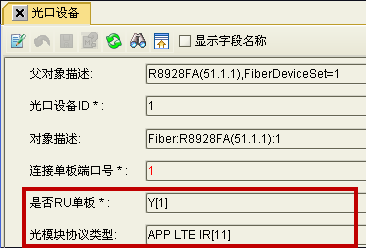

3、在“RRU—光口設備集—光口設備”中配置光模塊協議

雙模RRU的光模塊協議類型按照接口使用類型配置成“APP LTE IR”接口。


五、光纖配置

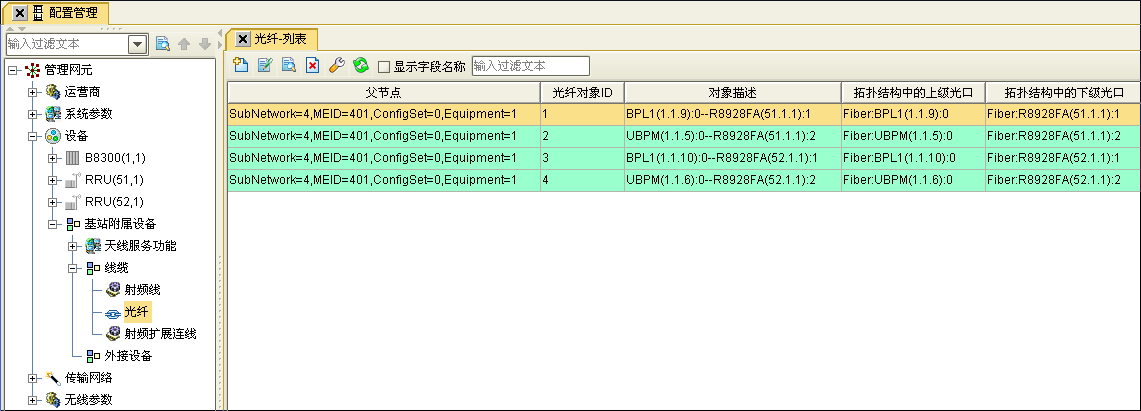

在“設備—基站附屬設備—線纜—光纖”中配置光纖連接

R8928/R8968分光口連接時，要求同一個RRU連接的UBPM和BPL1的光口號一致。例如RRU連接的UBPM/BPL1光口分別為0/0、1/1、2/2，不能交叉為0/1或者1/2等。為了組網統一原則，建議UBPM單板光口連接RRU的第一個光口，BPL單板的光口連接RRU的第二光口。


六、射頻天線配置

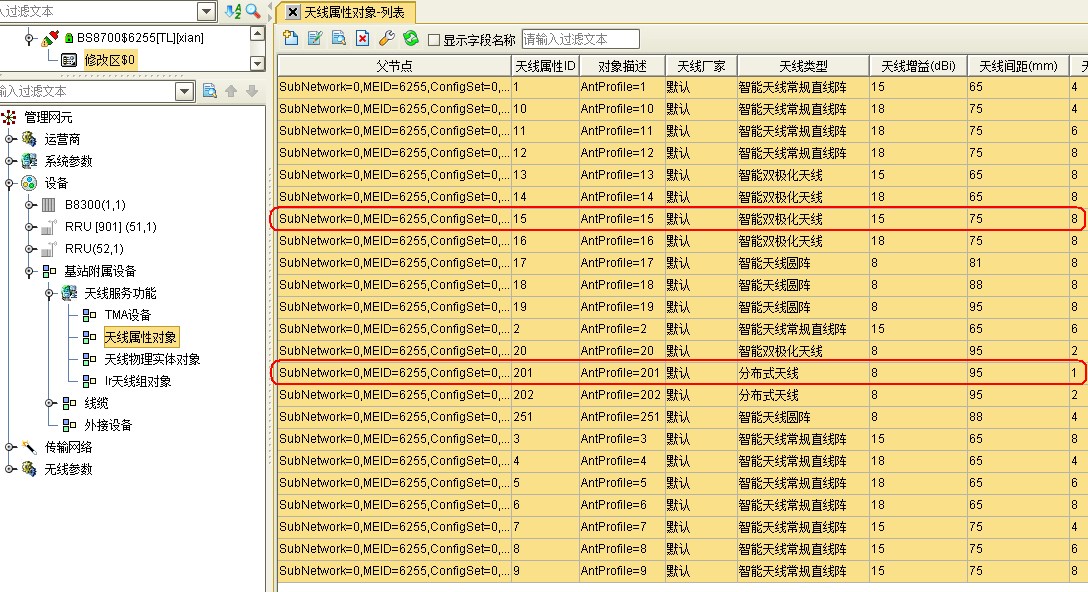

1、在“設備—基站附屬設備—天線服務功能—天線屬性對象”中查詢需要使用的天線類型

系統已存儲有一些常用類型的天線屬性對象，一般無需手動配置。若所需天線屬性未在默認生成的列表中，現場可根據實際情況自行添加。
宏站在天線屬性上根據增益和間距選擇。例如：

• 智能雙極化天線，增益為15dBi，間距為75mm時，使用AntProfile=15的天線屬性對象。


• 分布式天線（單天線），一般使用AntProfile=201的天線屬性對象。

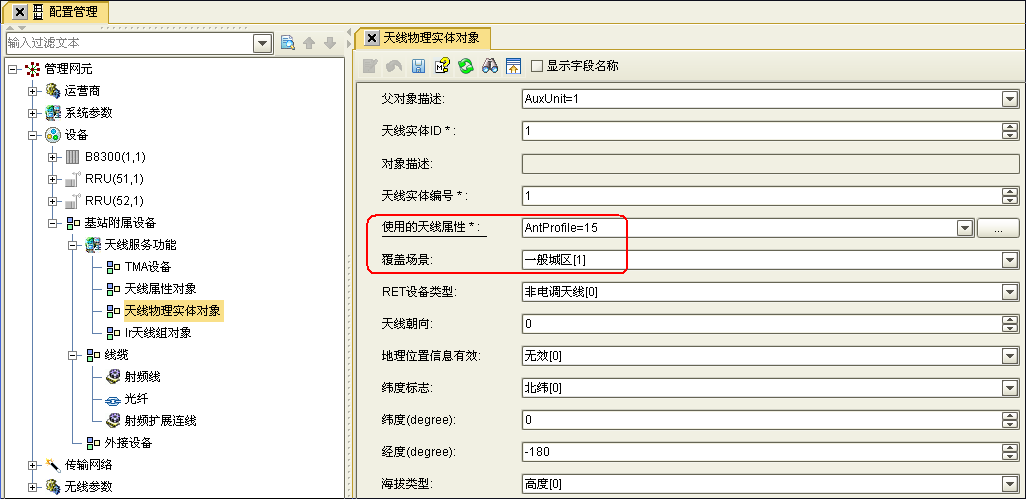

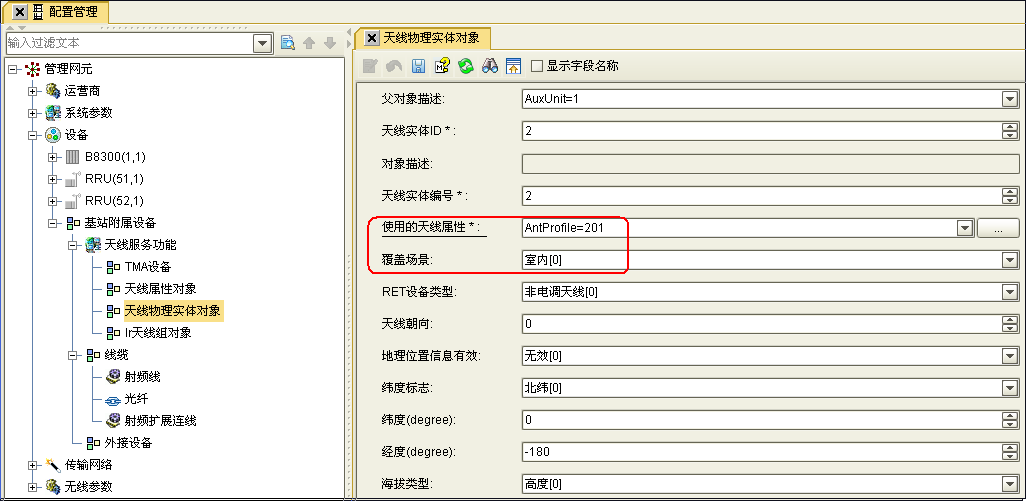

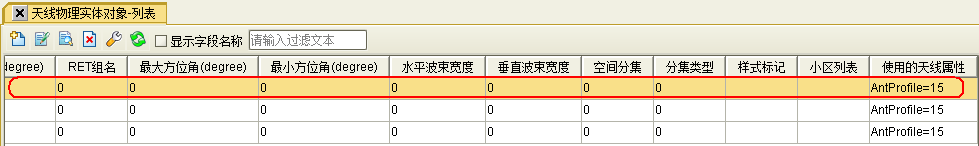

2、在“設備—基站附屬設備—天線服務功能—天線物理實體對象”中配置天線屬性
兩種常見情況的配置示例如下：



注意：如下圖所示，要為每個RRU均配置一個物理實體天線。

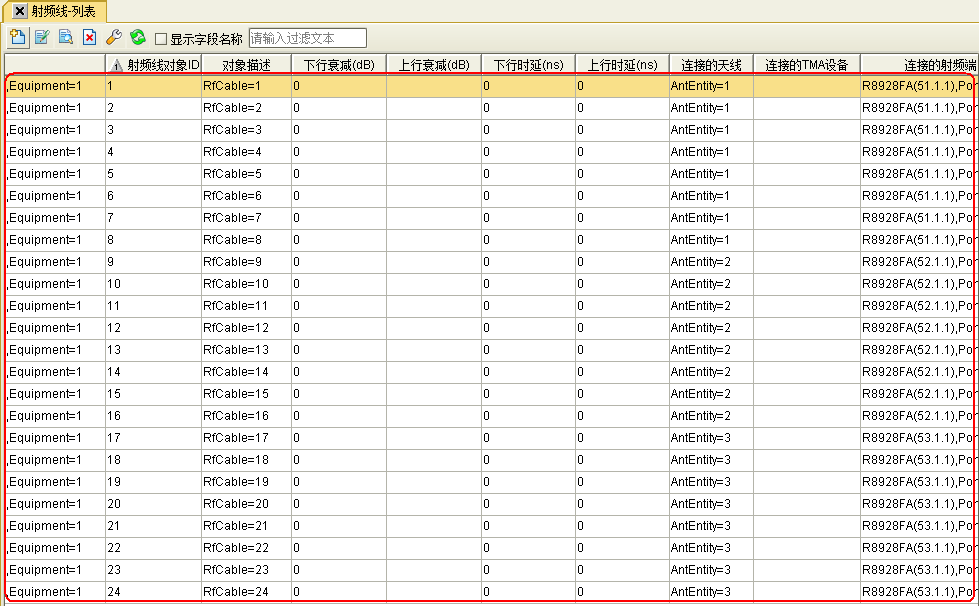

3、在“設備—基站附屬設備—線纜—射頻線”中配置射頻線纜

每個物理射頻通道需要配置一根射頻線纜。

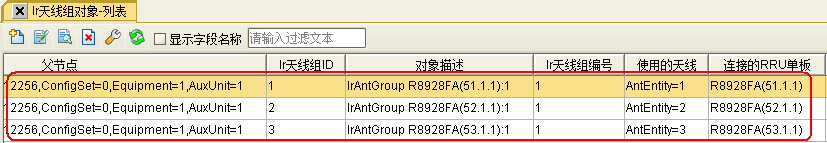

4、在“設備—基站附屬設備—天線服務功能—Ir天線組對象”中將天線與RRU實體進行關聯


至此，已完成B8300+R8928M1920/R8968M1920/R8968E1920/R8978 M1920雙模場景的單板和線纜的配置。后續再配置完傳輸網絡和無線參數，就開通好一個TL雙模站點了。
