故障現象

某LTE項目在做LTE新建站點X2切換測試時，發現在觸發A3事件后，UE上報多次測量報告，卻一直沒有切換命令下發，最終出現切換掉話。

故障分析

UE側上報多次測量報告后，從eNodeB側看到在源eNodeB發起了X2口切換請求消息。過了幾秒后收到切換請求響應。最后，目標eNodeB沒有收到切換完成消息導致切換失敗。UE重建最終被拒，導致掉話。

1. 從CXT記錄的數據以及eNodeB側的信令記錄可知，在源eNodeB，從發起X2口切換請求消息，到收到目標eNodeB發送的切換請求響應，時間間隔將近3秒。對于切換準備來說，這個響應時間太長。通過CXT觀測，在此期間目標小區的RSRP陡降了大約15dB，這直接導致目標eNodeB無法收到切換完成消息。同時，可以看到目標eNodeB的X2口出現了HANDOVER_CANCEL消息，此時表明切換已經失敗。

2. UE在切換失敗后立即發起重新建鏈請求，從信令看重建已成功。但重建成功后由于UE一直沒有收到SRB2/DRB1的重配置消息，待到RLC最大重傳次數滿足后即釋放了用戶上下文，這時再發起重建肯定被拒而造成連接釋放，因?yàn)檫@時eNodeB已沒有了用戶上下文。

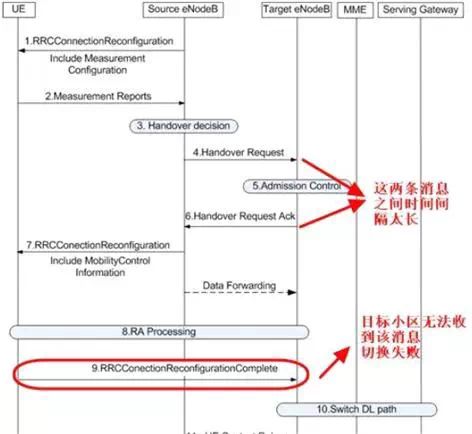

HANDOVER_REQUEST消息與HANDOVER_REQUEST_ACKNOWLEDGE消息之間的時間間隔過長是造成切換失敗和掉話的原因，如下圖所示。


故障處理

1. 檢查這兩個eNodeB的硬件是否有告警。
例如：檢查RRU工作狀態是否正常？是否存在X2鏈路告警？以及小區是否被閉塞等情況。
檢查結果：沒有發現告警信息。

2. 檢查數據配置。
例如：檢查本eNodeB的切換門限和遲滯等是否有特殊的配置？以及相應的鄰區是否配置，并且是否配置正確等。
檢查結果：兩個eNodeB均使用默認參數配置，未發現數據配置問題。

3. 使用UE分別在兩個小區下做下載業務，發現UE在目標小區下吞吐率很差，DUmeter顯示存在裂縫和掉底（速率陡降，但是隨即恢復）。開始懷疑是傳輸存在問題。

4. 使用Ping命令檢查eNodeB到服務器的時延。
發現其中一個eNodeB到服務器的Ping時延很大，并且十分不穩定。

5. 在服務器側使用Wireshark工具進行抓包分析。
經過分析，發現確實存在該eNodeB到服務器的回包時延過大的情況。

6. 知會傳輸工程師進行傳輸問題檢查。
傳輸工程師反饋說發現該站點當天確實突發出現傳輸閃斷問題。

7. 傳輸閃斷問題處理后再次進行相同測試，切換成功。

總結

在X2切換測試時，如果發現掉話問題：
1. 首先需要檢查告警和數據配置。確保硬件無告警，數據配置正常。

2. 其次做信令分析。不單是看信令的流程是否正常，小區信號質量是否正常，關鍵要看各信令點的信令到達時間。如果信令到達時間不正常，那么很有可能是傳輸存在問題。

3. 這時候可以再進行傳輸抓包分析確認。最后定位問題原因，解決問題。
