故障現象


某站點的網管KPI上看到異系統切換成功率突然明顯下降。經查看分析主要是切換準備階段的失敗，而主要原因為目標側的準備失敗“Number of Outgoing Inter-RAT(LTE->UTRAN) Handover Preparation Failure due to Dst Preparation Failure”。

故障分析

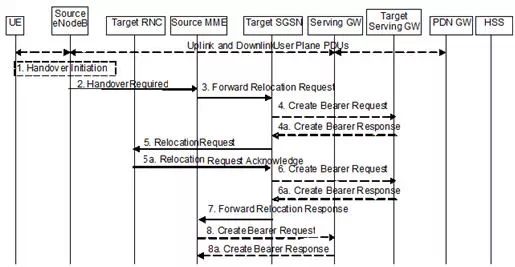

異系統切換分切換準備和切換執行2個階段，正常的切換準備流程如下圖所示。

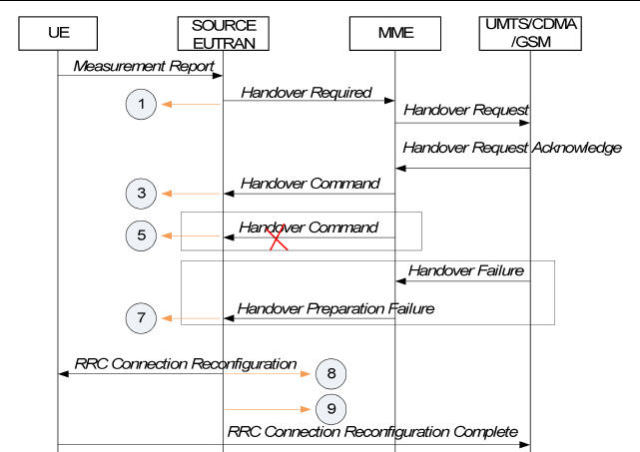

KPI統計點在下圖中的位置7：

從切換的流程來看，如KPI的名字一樣，出現此種失敗，在源側（eNB）是無能為力的，需要通過對目標側（MME/3G）的情況分析才能夠找到問題的根源。
因為KPI是突變的，因此先查看目標側是否有網絡變動的操作，剛好發現KPI的變化與現場做MME與SGSN的combo操作時間上對應。因此，可以初步判斷是由于這個操作導致KPI的惡化，但是具體什么原因，還需要通過信令跟蹤分析來定位。

故障處理


1. 到問題站點區域進行切換測試。

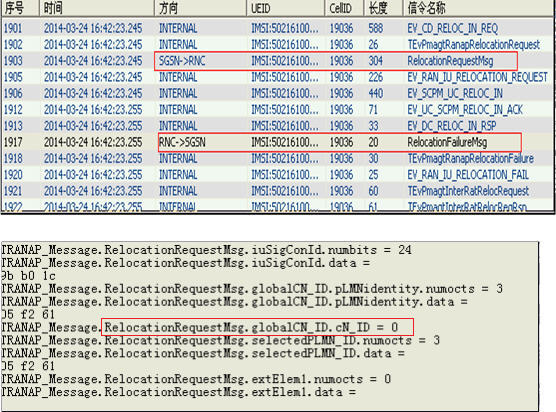

3G RNC的跟蹤信令可以看到在做relocation的時候失敗，指向的CN ID為0，如下圖所示。

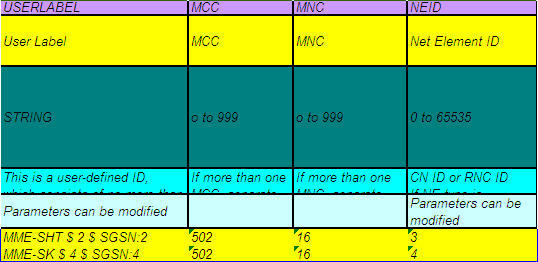

2. 檢查SGSN側的參數設置，發現在SGSN側配置MME的ID 分別為3和4（2套MME），如下圖所示。這樣就會出現3G側往LTE側獲取UE原有承載相關信息的時候，找不到源側。很明顯問題就出現在這個ID設置的不一致導致relocation失敗。

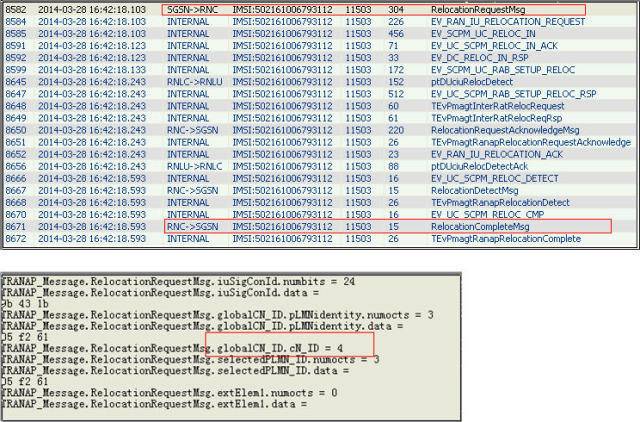

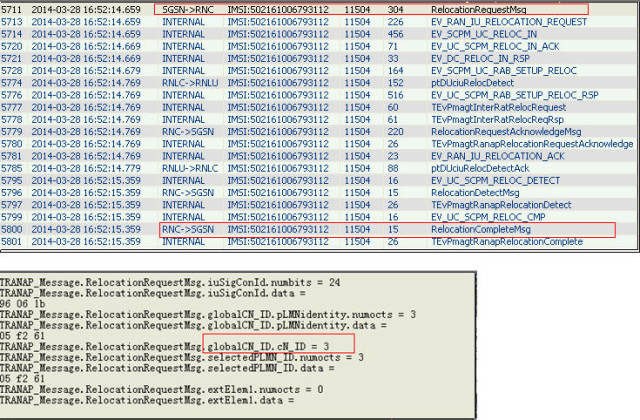

3. 修改SGSN側CN ID為3和4之后，到現場測試可以看到，此時在relocation的時候指示的CN ID跟設置的相同，如下面兩圖所示，此時切換流程正常。



總結

• 在異系統切換中，遇到目標側失敗，只能通過目標側來排查，LTE無線側只能配合排查，因此需要協調各專業團隊一起排查。

• 關注核心網的網絡操作計劃，在執行操作之后關注各項KPI指標情況，盡早發現操作之后所導致的問題，并及時處理。
