鏈路預算顧名思義就是根據一定的覆蓋目標，通過對鏈路的計算，確定整個鏈路的覆蓋能力。最后根據覆蓋能力，確定站間距的要求。

鏈路預算有以下4種模式：

根據上行、下行邊緣速率要求推算小區半徑�；蛘吒鶕�(jù)現網小區半徑，推算上下行能夠達到什么樣的邊緣速率。
LTE是一個上行受限的系統，所以一般會給出上行邊緣速率的要求，或同時給出上/下行邊緣速率的要求。根據上行、下行邊緣速率要求分別推算出上行半徑和下行半徑，再根據受限因素，確定最后建網的半徑。


計算上行鏈路預算

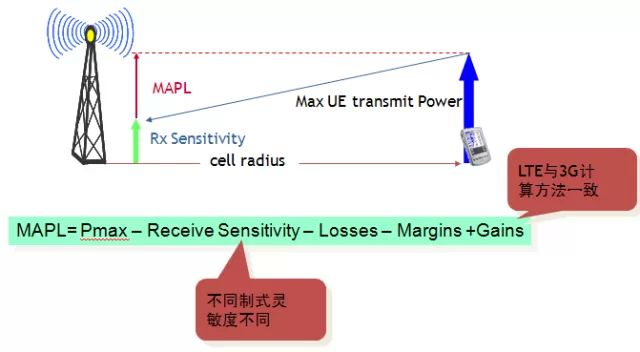

下圖是上行鏈路預算的計算公式。這個公式和2G/3G鏈路是一樣的。根據一些覆蓋指標參數，計算MAPL（最大允許路徑損耗）。

MAPL=Pmax（最大發射功率）- ReceiveSensitivity（接收機靈敏度）- Losses（損耗）- Margins（陰影衰落的余量、干擾的余量）+ Gains（增益）
Losses：損耗包括饋線損耗和其他一些損耗。
Margins：陰影衰落的余量是為了保證95%或100%等的覆蓋率，所要留出的余量。干擾的余量是上行引入的干擾，所要留2dB或3dB之類的余量。
Gains：包括天線增益、切換方面的增益等。

這個公式LTE與2G/3G并沒有什么不同。主要區別在于公式里的一些參數的確定。
比如接收機靈敏度，不同的制式所采用的接收體制是不一樣的，導致不同制式的接收機靈敏度都不同。
另外，不同制式的干擾模式是不同的，導致Margins干擾余量在不同的制式下也不相同。


上行鏈路預算計算流程


1）確定邊緣速率要求。比如256k或512k等。
2）根據邊緣速率要求確定最佳RB、TBS和MCS的分配。
TBS是傳輸塊的大小，它與MCS是一一對應的，表示RB所能承載的有效數據的比特?cái)?shù)目。
從協議的角度，對于同一種邊緣速率要求，有很多種RB數和MSC的組合都可以滿足。比如對于同一邊緣速率要求，可以采用低的MCS格式和比較多的RB去滿足，也可以采用高的MSC格式和比較少的RB去滿足。我們要在這樣比較多樣化的組合之中有一個權衡，選出匹配目標速率的最佳RB數，以及TBS和MCS的組合，以滿足覆蓋要求。然后基于最佳的RB、TBS、MCS分配，計算具體的接收機靈敏度。

從鏈路預算的角度，RB數和MCS數是同時確定的。對于一定的速率要求，比如256k，假設有5種RB和MCS組合都可以滿足這一要求。對5種組合的接收機靈敏度都做一個計算。根據推算出的接收機靈敏度，選取一個對于覆蓋最優的組合。然后把這個最優組合對應的RB數和MCS作為最優的RB和MCS組合。

注意：隨著RB數的增加，接收機靈敏度會逐漸降低，覆蓋距離會逐漸增大。當RB數增大到一定的階段時，接收機靈敏度的變化接近緩和。從覆蓋的角度選取一種覆蓋最大化的RB數和MCS的組合。

3）RB、TBS、MCS確定以后，目標SINR也就確定了。比如最低的SINR是-3dB或是0dB，然后計算最少需要的接收電平。因?yàn)镾INR里的N是確定的（設備本身噪聲），所以去計算SINR里的S（接收機靈敏度）。

注意：RB數不同時，噪聲N也不同。

4）接收機靈敏度的S確定以后，還需要留出一定的干擾余量。減去干擾余量之后，就是最后所允許的最大路徑損耗MAPL。
5）根據MAPL，再結合所選用的傳播模型，反推出所需要的小區覆蓋半徑。
6）根據小區覆蓋半徑推算出站間距，從而計算每個站覆蓋的面積。根據覆蓋總面積要求和每個站的覆蓋面積，計算鄰區覆蓋需要多少個站點。


256k邊緣速率的一個示例

Morph		Dense Urban
Cell Edge User Throughput	kbps	256
UL Channel Bandwidth	MHz	10.0
UL RB Total Num	#	50
Num. of Tx antenna	#	1
Num. of Rx antenna	#	2
Assign # Resource Blocks	#	6
MCS	#	3
TBS	bit	328
Used Bandwidth	KHz	1080
eNode B
SINR Request	dB	-0.71
eNode-B Noise Figure	dB	3
eNode-B Sensitivity	dBm	-111.4
UL Interference Margin	dB	1.7
eNode-B Antenna Gain	dBi	18
Cable & Connector Losses	dB	0.5
TMA gain	dB	0
Margin and gain
Cell Area Coverage Probability	%	95
Shadowing Standard Deviation	dB	10
Shadowing Margin	dB	11.6
Handoff Gain	dB	4.5
Penetration Margin	dB	20
Body Losses	dB	0
Additional UL Losses	dB	0
UE
UE Antenna Gain	dBi	0
UE Max Transmit Power	dBm	23
UL Coverage
Indoor MAPL	dB	123.08
UL Cell Range	km	0.33
Inter Site Distance	km	0.49
