OFDM技術是LTE核心技術之一，而在OFDM技術加入CP就像張僧繇畫龍點睛的神來之筆，徹底激活OFDM技術。為了減少高數據率OFDM系統中各信道間影響帶來的失真，引入循環前綴(CP)來消除碼間干擾(ISI)。它將一個IFFT包的最后部分復制到OFDM符號序列的前端。

注意，CP的長度必須長于色散信道的長度以徹底消除ISI。

在發射器中，OFDM調制包括快速傅立葉逆變換(IFFT)運算和CP的插入。而在OFDM接收器中，CP在數據包送往FFT解調前被移除。

首先我們看一下OFDM的由來：將信道分成若干正交子信道，將高速數據信號轉換成并行的低速子數據流，調制到在每個子信道上進行傳輸。正交信號可以通過在接收端采用相關技術來分開，這樣可以減少子信道之間的相互干擾(ISI) 。每個子信道上的信號帶寬小于信道的相關帶寬，因此每個子信道上可以看成平坦性衰落，從而可以消除碼間串?dāng)_，而且由于每個子信道的帶寬僅僅是原信道帶寬的一小部分，信道均衡變得相對容易。


接下來我們要進行的就是OFDM技術的核心操作，主要用途是對抗多徑衰落。由于多徑衰落的存在，使得同一個幀由于路徑不同，到達用戶端的時延有先有后。在相關的頻域上的會造成子載波之間的相互干擾，影響性能。另外，由于有了循環前綴，使得IFFT FFT操作把原來的線性卷積變成循環卷積，大大簡化了相應的信號處理復雜度。

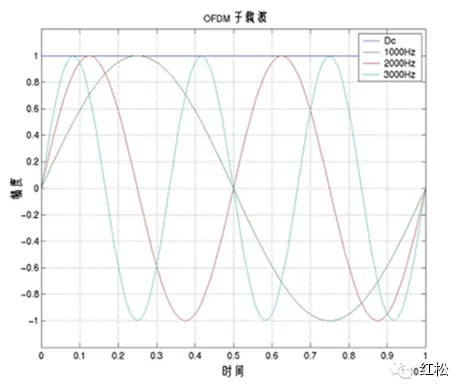

加入CP之后，在一個OFDM符號內包含多個子載波。所有的子載波都具有相同的幅值和相位，從下圖中可以看出，每一個子載波在一個OFDM符號周期內都包含整數倍個周期，而且各個子載波之間相差一個周期。

添加CP技術利用的是在連續時間域，兩個時域信號的卷積就等于這兩個信號頻域形式的乘積。但是，這在離散時域的情況下一般是不成立的，除非使用無限大樣值點N或者至少一個卷積信號是周期性的（在該情況下，信號可以被圓周卷積）。因?yàn)槲覀冎荒苁褂糜邢薜臉又迭c(diǎn)N，所以只能利用CP使OFDM信息碼在我們感興趣的時間區內呈現周期性。循環拓展信息碼的樣值再次通過一個并行－串行轉換器模塊。然后按照串行的方式通過信道（經過適當?shù)臑V波和調制）。在傳輸過程中，信道的沖擊響應對時域信號造成了干擾。由于CP使所傳輸?shù)腛FDM信號表現出周期性，這種卷積就成了一種圓周卷積。根據離散時間線性系統原理，這種圓周卷積就相當于OFDM信號的頻率響應和信道頻率響應的乘積。

循環前綴的另外一個好處是可以消除碼間干擾。我們要求循環前綴的值比信道內存更大一些。多徑信號引起先發信息碼字的滯后到達而影響當前信息碼字，從而產生碼間干擾。但是，事實上，碼間干擾僅僅會干擾當前信息碼的循環前綴。因此，使用適當大小的循環前綴就能夠使OFDM技術消除碼間干擾。在清除了循環前綴之后，信號將會經過一個快速傅立葉變換模塊，把信號從時域轉變回頻域。信號經過一個并行－串行轉換模塊進行并串變換，就完成了對原始OFDM信號的接收。從下圖中可以看出對時域和頻域的影響以及加入CP（長度合理）之后的影響消除，從而完整的OFDM發射全過程。

對時域和頻域影響圖

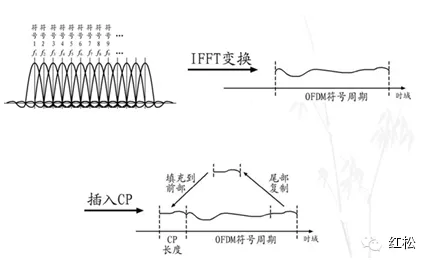

加CP操作圖

OFDM發射流程圖
