故障現象

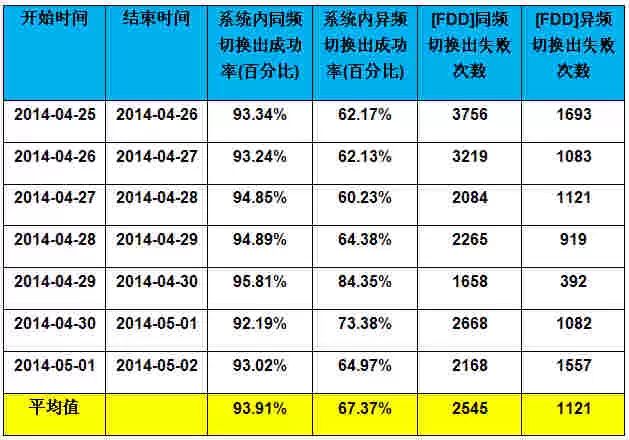

通過查看KPI指標，發現某局4月份切換出成功率異常偏低，如下表所示。

對小區級指標進行分析發現，83%的切換失敗次數集中在100個小區左右，而全網小區約4500個，問題小區相對比較集中，且切換失敗原因主要集中在“目標側準備失敗”上。

故障分析


1.由于近期2.1G宏站替換為1.8G的站點較多，懷疑替換過程中，鄰區關系添加錯誤，或者存在配置錯誤的冗余鄰區所致。對全網的鄰區定義進行了檢查，發現確實存在部分定義錯誤的鄰區，但優化后觀察指標，切換成功率依舊沒有明顯好轉，仍然在93%左右。

2.篩選切換失敗次數較多的下沙警官學院(ID:311609，PCI:69)和下沙6號大街和11號大街交叉口(ID:312544，PCI:192)站點，現場進行測試，并讓核心網配合進行信令跟蹤。

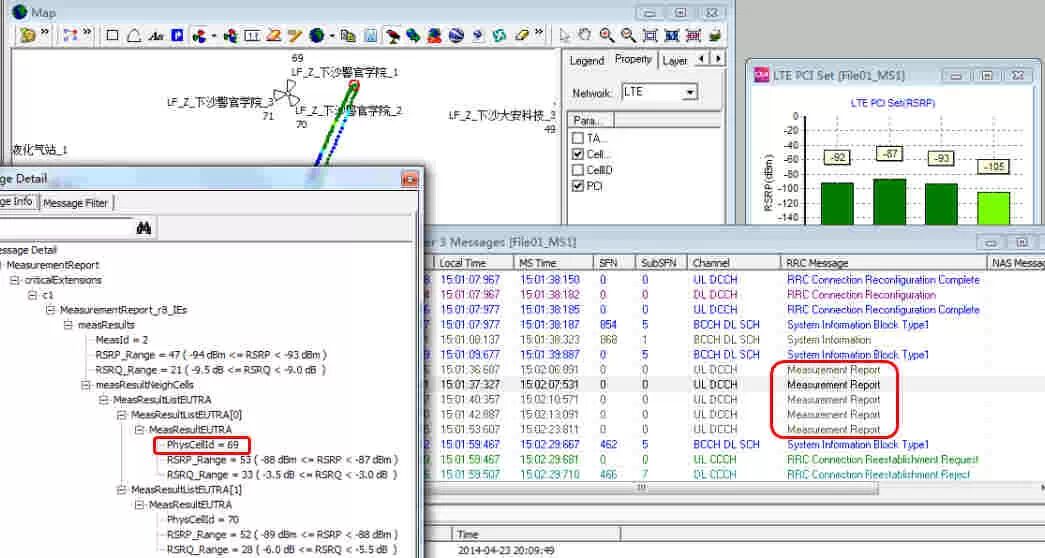

現場測試發現，當UE占用下沙6號大街和11號大街交叉口-1小區時，MR上報了下沙警官學院-1小區的較強鄰區，但沒有進行切換，同時UE一直上報MR，最終發起RRC重建立請求并失敗，造成掉線，如下圖所示。

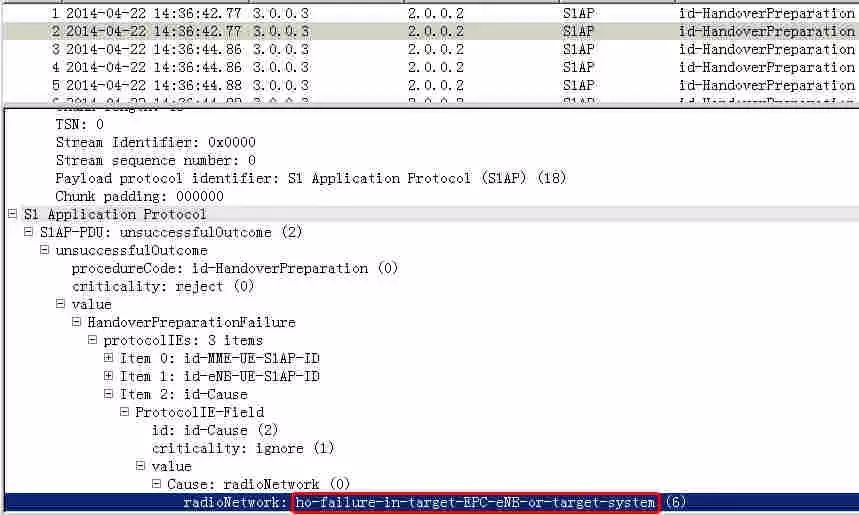

查看核心網跟蹤的IMSI信令，如下圖所示。核心網在收到Handover Required后，回復了一條Handover PreparationFailure消息，原因值為ho-failure-in-target-EPC-eNB-or-target-system：

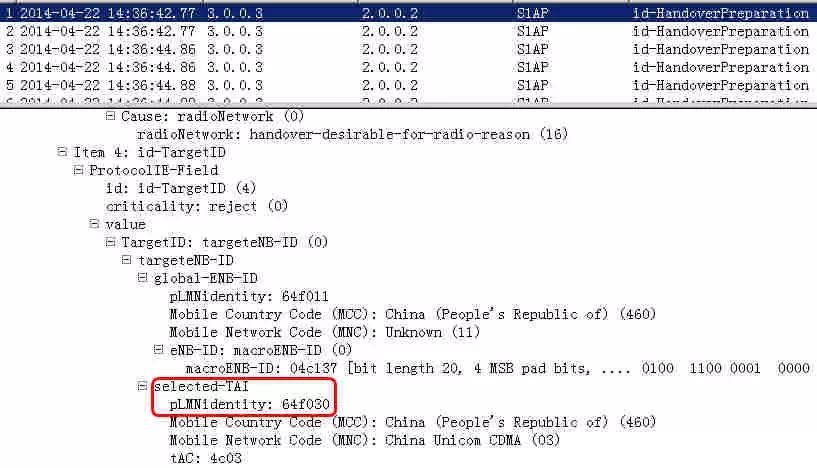

經核心網維護人員查看發現，切換的目標基站下沙警官學院(ID:311609)在EPC上的動態數據庫里只關聯了一個PLMN：46011，而核心網收到的Handover Required消息中，在selected-TAI字段里，目標小區關聯的PLMN是46003，造成核心網認為找不到目標小區，如下圖所示。


3.由于該地區某局前期放了部分46003的號段，所以要求核心網和無線側都必須配置雙PLMN，即46011+46003。查看基站側的參數配置，下沙警官學院基站配置了雙PLMN，如下圖所示，但核心網側沒有生效。


4.進一步核查核心網側PLMN沒有生效的原因。根據協議規定，核心網維護的基站的PLMN配置，是基站側上報的，而基站開通后通過S1口會上報一個S1 SETUP REQUEST消息，攜帶基站的PLMN配置，核心網也根據收到的該消息進行維護。
為了驗證基站上報S1 SETUP REQUEST消息時，攜帶的PLMN是否正確，我們選取了潘水南苑(ID:311767）現場進行抓包驗證。

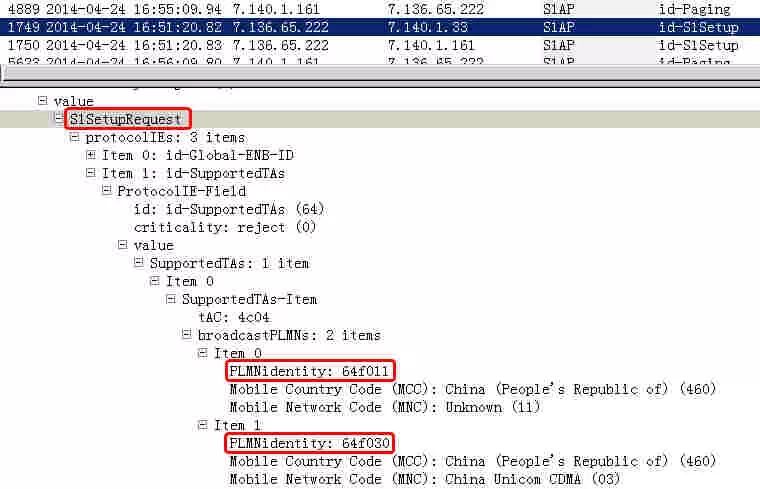

將該站點傳輸斷開，等待一段時間后重新連接，發現基站上報了S1 SETUP REQUEST消息，且在broadcastPLMNs字段里攜帶了46011和46003，說明基站上報的消息是正確的，如下圖所示。

而核心網維護的站點PLMN不全的原因，可能是由于前期站點調整PLMN配置時沒有復位，不會上報S1 SETUP REQUEST消息，造成核心網側沒有更新基站PLMN配置所致。

5.驗證測試

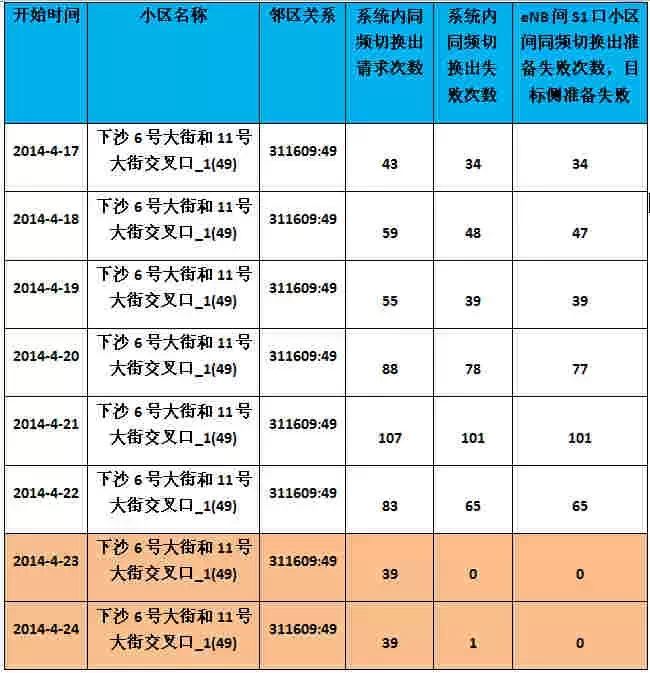

為了驗證復位是否能夠解決該問題，我們首先對下沙警官學院(ID:311609)進行了網元復位，發現操作后確實切換出準備失敗消失：


故障處理

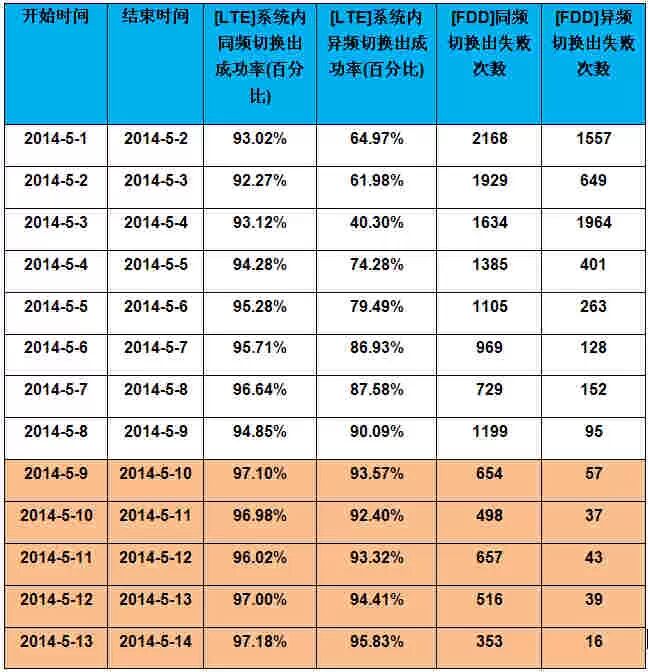

由于核心網維護的相關數據庫是動態的，只能查詢某個站點關聯的PLMN信息，不能對所有站的PLMN信息進行導出查看，所以在5月9號凌晨對所有站點進行了網元復位操作。復位操作后，查詢5月9號之后的KPI指標，發現切換成功率指標明顯提升，如下表所示。

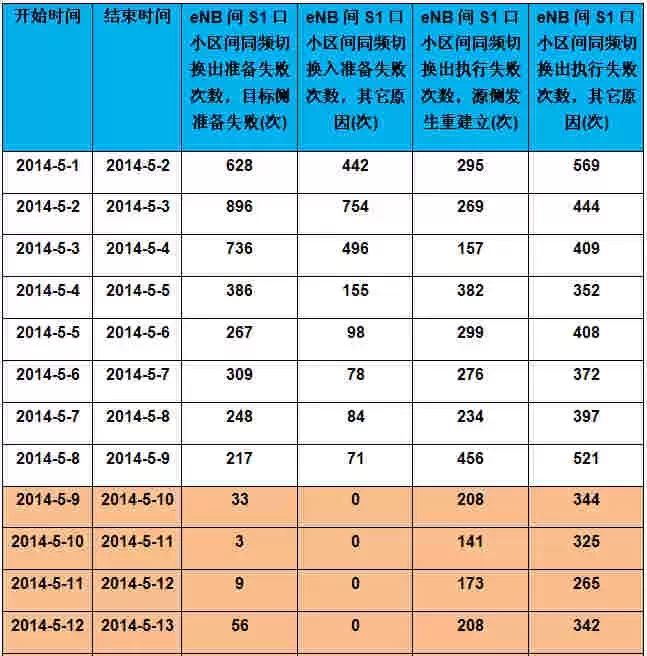

同時全網切換準備失敗次數也明顯減少：
