LTE空中接口之S1接口介紹
sunliyong
金牌會員
鎵嬫満鍙風爜宸查獙璇? style=


 發短消息    關注Ta

積分 8003
帖子 1517
威望 1833577 個
禮品券 753 個
專家指數 418
注冊 2014-11-11
專業方向  通信工程
回答問題數 0
回答被采納數 0
回答采納率 0%

發表于 2015-03-06 17:07:02  只看樓主  QQ

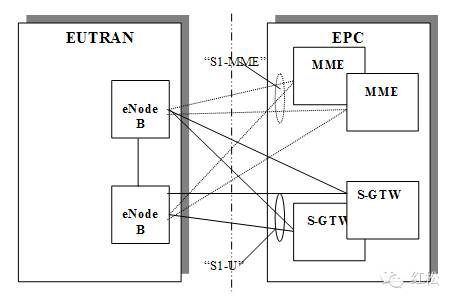

S1口是EPC和E-UTRAN之間的接口界面,EPC側的接入點是控制平面的MME或用戶平面的SGW,S1是一個邏輯接口,從任何一個eNB,可能有多個S1-MME邏輯接口面向EPC,多個S1-U邏輯接口面向EPC,S1口位置如下圖:

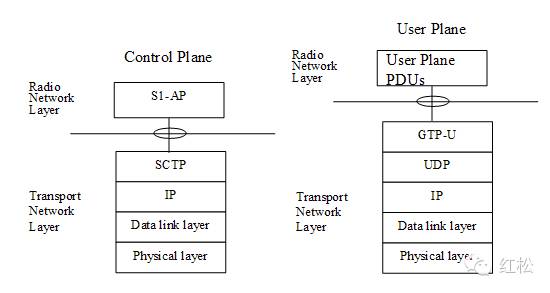

對于S1口,在協議棧也分為控制面和用戶面,它的的協議棧結構如下:


S1是一個開放性接口,作用EUTRAN和CN之間的接口,主要負責無線和核心網之間的連接管理功能。具體的功能包含UE上下文管理功能和S1接口的管理功能:
vUE上下文管理功能
SAE承載管理功能,所有的RAB承載均通過S1口傳遞管理功能。包含承載的建立、修改和釋放。如初始上下文建立,包括SAE承載上下文,安全性上下文,切換限制列表,UE能力信息,NAS PDU等。
S1連接管理功能,包括GTP-U隧道管理功能和S1信令連接管理功能。
LTE_Active狀態的UE的移動性功能,包括Intra-LTE切換、Inter-3GPP RAT切換、尋呼功能以及漫游和區域限制支持功能。如切換資源分配、切換通知、路徑轉換或取消等。尋呼消息以及NAS消息均通過S1口實現。
vS1接口管理功能
協調功能,包括NAS節點選擇功能和網絡分享功能。
安全功能,包括數據的機密性和數據的完整性。
服務和網絡接入功能,包括核心網信令數據轉移功能、UE跟蹤和位置報告功能等。

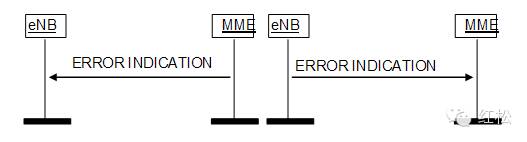

還有一些如錯誤指示等,也是通過S1口實現的,信令流程如下:
