 LTEPaging的時頻域資源
sunliyong
金牌會員
鎵嬫満鍙風爜宸查獙璇? style=


 發短消息    關注Ta

積分 8003
帖子 1517
威望 1833577 個
禮品券 753 個
專家指數 418
注冊 2014-11-11
專業方向  通信工程
回答問題數 0
回答被采納數 0
回答采納率 0%
  大 中 小
發表于 2015-03-06 17:11:21  只看樓主  QQ
移動通信網絡中，為了實現隨時隨地的溝通，網絡需要通過尋呼的方式尋找被叫方，在用戶數量非常龐大的網絡中，尋呼量非常大，UE并不知道何時存在屬于自己的尋呼消息，如果UE時刻進行尋呼消息的搜索，會持續消耗電量，因此系統會將一定條件UE的尋呼消息在特定的時刻進行發送，終端只要在這個特定的時刻搜索尋呼消息即可，其他時刻可以進入休眠狀態，減少電量消耗。何時搜索尋呼，系統將通過系統消息通知UE一些信息，UE通過一定的運算確定屬于自己的尋呼搜索時刻。

LTE中Paging消息所占的頻域資源是由P-RNTI加擾的PDCCH指定的。

時域上，UE會在其Paging周期內的某個特定幀（稱為PF）的特定子幀（稱為PO）去嘗試接收Paging消息。
PO（Paging Occasion）是一個子幀，在該子幀上可能會有使用P-RNTI加擾，并指示Paging消息的PDCCH。當使用了DRX，UE在每個DRX cycle上只需要檢測1個PO，也就是說，對應每個UE，在每個Paging周期內只有1個子幀可用于發送Paging。DRX cycle與Paging周期是同一概念。
PF（Paging Frame）是一個無線幀，該幀可能包含一個或多個PO。
PF是滿足如下公式的系統幀：
SFN mod T= (T div N)*(UE_ID modN)

使用索引i_s通過查下面的2張表，可得到PO。其中i_s通過下面的公式得到：
i_s = floor(UE_ID/N) mod Ns


FDD:


TDD (all UL/DL configurations):


對于某個UE來說，PF就是用于發送Paging的系統幀，PO就是該P(yáng)F內用于發送Paging的子幀。

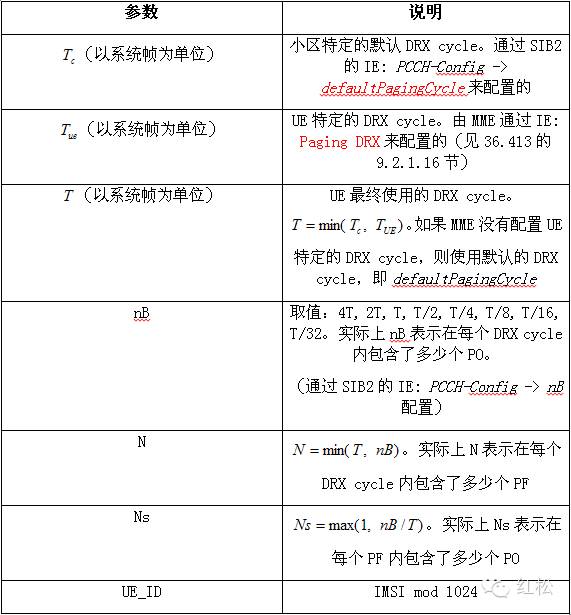

表1：PF/PO公式的參數說明

通過上面的介紹可以看出：T div N相當于把一個DRX cycle等分成N份后，每一份包含的系統幀數；UE_ID mod N相當于取N等份里的第“UE_ID mod N” （取值范圍為0 ~ N-1）份，而PF為其中的第一個系統幀。


36.331中的PCCH-Config定義：
PCCH-Config ::=SEQUENCE {
defaultPagingCycleENUMERATED {
rf32,rf64, rf128, rf256},------默認的DRX cycle，對應36.304中定義的“T”。其中rf32對應32個系統幀，rf64對應64個系統幀，以此類推
nBENUMERATED {
fourT,twoT, oneT, halfT, quarterT, oneEighthT,oneSixteenthT, oneThirtySecondT}------nB用于推導PF和PO（見36.304）。fourT對應4 * T，twoT對應2 * T，以此類推
}

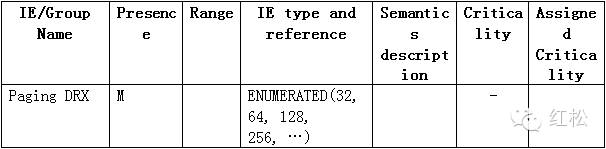

36.413中Paging DRX定義：

IMSI是一連串的10進制數字（0..9），IMSI在公式中被解釋成10進制整數，其中第1位為最高位，以此類推。例如：IMSI = 12 （digit 1 = 1，digit 2 = 2），計算時該IMSI被解釋成10進制數“12”，而不是“1 * 16+ 2 = 18”。

如果UE沒有IMSI，例如UE因?yàn)闆](méi)有USIM而只能進行緊急呼叫，則該UE的UE_ID = 0。

接下來，通過例子來說明如何計算UE的PF和PO。

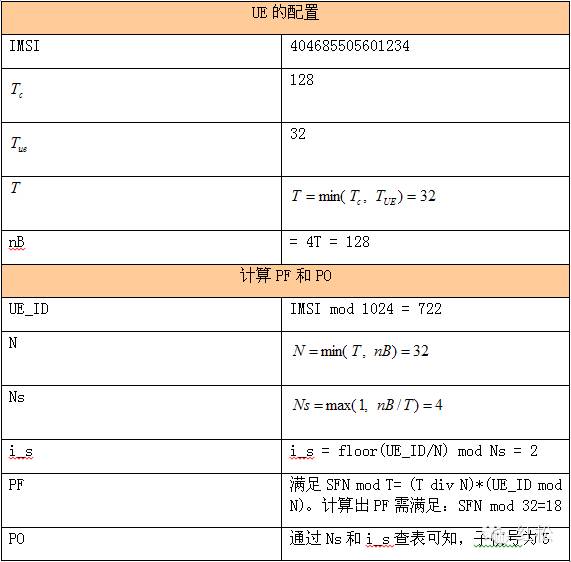

假設FDD下，某個UE的配置如表3所示：
表3：某個UE的Paging配置舉例


從計算結果可以看出：
  • 該UE需要每320 ms（T =32 * 10ms）醒來一次，并嘗試接收Paging消息（即該UE的DRX cycle為32個系統幀）。
  • 在該UE的DRX cycle內，每個系統幀都是1個PF（N=32）。該UE對應的DRXcycle內有128個PO（nB = 128）。不同的UE基于其不同的UE_ID，可以在這128個PO中選擇1個來 接收Paging。
  • 每個PF內有4個PO（N_s=4）。
  • 根據預先定義好的用于FDD的樣式，對于N_s=4，i_s=2，PF內的子幀5用于PO。



對應表3中的UE，其PF、PO如圖3所示：






圖3：IMSI=404685505601234、T=32、nB = 128的UE


UE在DRX cycle內并不知道上行timing，所以不能進行HARQ確認，也不能進行HARQ軟合并。即Paging不支持HARQ。
Paging消息在SRB0上傳輸，并使用TM RLC模式。
eNodeB側同樣需要計算特定UE的DRX cycle、PF和PO，這樣eNodeB才能只在對應的PO上給UE發送Paging消息。



小結：處于RRC_IDLE態的UE在DRX cycle內的絕大部分時間里是休眠的，而只在對應PF的對應PO上醒來，去監聽使用P-RNTI加擾的PDCCH。如果UE在PO上檢測到使用P-RNTI加擾的PDCCH，UE會去讀取pagingRecordList中的每一個PagingRecord，PagingRecord中包含了被尋呼的UE的標志ue-Identity。如果UE發現自己的UE標志與某個ue-Identity一致，就會把ue-Identity和cn-Domain發往上層繼續處理。如果UE沒有找到一個與其UE標志一致的ue-Identity，UE會丟棄接收到的Paging消息，并進入休眠。
