發表于 2015-03-12 09:50:33 只看樓主

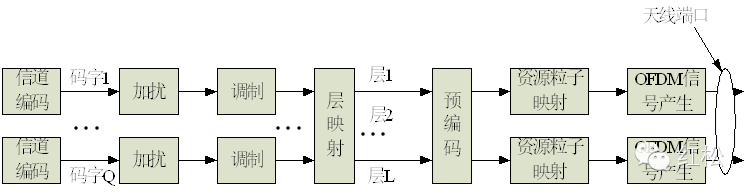

下行物理信道處理的流程適用于多種物理信道，主要分信道編碼、加擾、調制、層映射、預編碼、資源粒子映射、OFDM信號產生等步驟，每個步驟的主要作用是什么呢？

首先我們把信道編碼前的數據流看作是還未成型的面粉包，這里的面粉包其實就是一個TB，是1ms（就是一個子幀或一個TTI)內含有的編碼前的比特數，由很多個RB組成。

信道編碼：信道編碼這一環節其實就是和面和調餡的過程，把面團和對應的包子陷分在不同的容器里放好等發面和調餡。在LTE中就是對數碼流進行相應的處理，使系統具有一定的糾錯能力和抗干擾能力，可極大地避免碼流傳送中誤碼的發生。信道編碼本質是增加通信的可靠性，信道編碼之后就形成了碼字，不同的碼字Q區分不同的數據流，其目的是通過MIMO發送多路數據，實現空間復用。由于LTE系統接收端最多支持2天線，所以發送的數據流數量最多為2。（想要學習更多LTE知識，可以關注微信公眾號“hongsongchina”）如果接收端有兩根接收天線，但是兩根天線高度相關。如果發送端仍然發送兩組數據流（兩個碼字），則接收端無法解碼。因此，在收端信道高度相關的情況下，碼字數量也只能為1。就好像我們的顧客只接受菜包和肉包兩種餡，所以我們要準備兩種餡的包子，如果顧客吃菜肉包，那么只需要準備一種菜肉餡就可以了。

加擾：加擾其實就相當于我們揉面的過程，對發好的面團，我們還要不斷進行揉捏加工，把發面團里的氣泡盡可能的揉出去，才能使做出來的包子更有勁道和更好的口感，對于包子的關鍵包子陷，更是要區分開來是要做肉包還是菜包。而LTE中加擾的目的主要在于將干擾信號隨機化，在發送端用小區專用擾碼序列進行加擾，接收端再進行解擾，只有本小區內的UE才能根據本小區的ID形成的小區專用擾碼序列對接收到得本小區內的信息進行解擾，這樣可以在一定程度上減小臨小區間的干擾。

調制：我們的面和包子陷兒都準備好了，但是不可能就這么拿給顧客吃，所以我們就要先包成包子再放進鍋里蒸熟之后才能給顧客。調制其實就是包包子的過程，平常我們所聽到看到的信號，由于頻率、帶寬以及易受干擾等原因，不適合直接用天線發射，所以就使用一個高頻信號作為載波，把需要傳輸?shù)男盘柣烊胼d波中，通過天線發射，在接收端再通過解調電路，（想要學習更多LTE知識，可以關注微信公眾號“hongsongchina”）篩選出所需頻率信號，再濾除干擾信號，還原出我們所需的信號。每個碼字Q，經過加擾后得到比特塊使用下表一種調制方案，生成復數調制符號塊。

層映射：現在我們有包好的包子，但是只有一口蒸鍋，層映射就是蒸包子裝盤的過程。由于碼字數量和發送天線數量不一致，需要將碼字流映射到不同的發送天線上，因此需要使用層映射與預編碼。（想要學習更多LTE知識，可以關注微信公眾號“hongsongchina”）層映射與預編碼實際上是“映射碼字到發送天線”過程的兩個的子過程。層映射首先按照一定的規則將碼字流重新映射到多個層（新的數據流）（注：層的數量小于物理信道傳輸所使用的天線端口數量P）。就是要根據等待的顧客數進行分盤啦，我們熱騰騰香噴噴的大包子就要出鍋啦。

預編碼：吶，現在我們就要把裝好盤的肉包子端到每桌等待的顧客那里了。預編碼就是將層映射之后的數據映射到不同的天線端口上。

資源粒子映射：等了那么久，終于可以吃到熱騰騰香噴噴的大包子了，這時候我們每桌等待的顧客就都可以分到包子啦。資源粒子映射就是在各個天線端口上進行資源映射，將每個天線端口的復數調制符號映射到資源粒子。

OFDM符號產生：這里還需要解釋嗎？分到包子當是要開吃啦！在這里每個天線端口生成復數時域OFDM符號并發射。

在這里我們留意兩個概念的區別，也就是LTE中的天線端口和物理端口。LTE中的天線端口與物理端口沒有直接對應關系。一個物理端口對應一個物理天線，一個天線端口對應于一個參考信號，（想要學習更多LTE知識，可以關注微信公眾號“hongsongchina”）多個物理端口可以映射到同一個天線端口。比如在8通道LTE系統中，雖然有8個物理端口，但公共參考信號的天線端口只能配置為1個、2個或4個。比如我們一共有4桌顧客在等待新出鍋的包子，但是我們每桌可能對應2位客人，那么這里我們的4個桌子（天線端口）就一共有8位客人（物理端口）。
吶，我們得吃貨朋友們，通過做包子的過程，你看透下行物理信道處理的流程了嗎？如果還不清楚，那么快去買個熱包子吃吧，吃完熱騰騰香噴噴的大包子之后，你就豁然開朗啦！

想要學習更多LTE知識，可以關注微信公眾號“hongsongchina”,或掃描如下二維碼。

[ 本帖最后由 hongsongchina 于 2015-3-18 10:01 編輯 ]

掃碼關注5G通信官方公眾號,免費領取以下5G精品資料

1、回復“YD5GAI”免費領取《中國移動：5G網絡AI應用典型場景技術解決方案白皮書》

2、回復“5G6G”免費領取《5G_6G毫米波測試技術白皮書-2022_03-21》

3、回復“YD6G”免費領取《中國移動：6G至簡無線接入網白皮書》

4、回復“LTBPS”免費領取《《中國聯通5G終端白皮書》》

5、回復“ZGDX”免費領取《中國電信5G NTN技術白皮書》

6、回復“TXSB”免費領取《通信設備安裝工程施工工藝圖解》

7、回復“YDSL”免費領取《中國移動算力并網白皮書》

8、回復“5GX3”免費領取《 R16 23501-g60 5G的系統架構1》

共獲得 2 次點評我要點評

shiqiuyang 威望 +10 個
· 通俗易懂，不錯！詳細.. 回復發表與：2015-3-17 17:29:47
howsomscbsc 威望 +10 個
· 加分，很專業的討論詳細.. 回復發表與：2015-3-12 10:06:11

作者的更多帖子

我沒辦法一心兩用哎所以我需要——測量GAP 2015-04-29
從華為的P7看VoLTE 2015-04-27
盤點通行工程師常用加班造型，造型拗的好，工作效率高，你拗了嗎？ 2015-04-22
不拋棄不放棄(GUTI與RAI和P-TMSI間的映射關系) 2015-04-22
我要找到你，不管……——LTE中的paging消息 2015-04-21
LTE系統測量的關鍵對象之四：RSRQ 2015-04-16

[充值威望，立即自動到帳] [VIP貴賓權限+威望套餐] 另有大量優惠贈送活動，請光臨充值中心
充值擁有大量的威望和最高的下載權限，下載站內資料無憂

ichlong

初級會員

發短消息

關注Ta

積分 199
帖子 29
威望 1853 個
禮品券 0 個
專家指數 4
注冊 2009-4-10
專業方向通信
回答問題數 0
回答被采納數 0
回答采納率 0%

#2

大中小

使用道具

發表于 2015-03-12 09:56:53

支持樓主，樓主很用心啊。

對本帖內容的看法？我要點評

[立即成為VIP會員，百萬通信專業資料立即下載，支付寶、微信付款，簡單、快速！]

howsomscbsc

初級會員

發短消息

關注Ta

積分 166
帖子 32
威望 6780 個
禮品券 15 個
專家指數 6
注冊 2013-4-9
專業方向通信
回答問題數 0
回答被采納數 0
回答采納率 0%

#3

大中小

使用道具

發表于 2015-03-12 09:58:35

這么快吃了包子真的好嗎

對本帖內容的看法？我要點評

rena_025

初級會員

發短消息

關注Ta

積分 112
帖子 22
威望 601 個
禮品券 0 個
專家指數 2
注冊 2010-1-6
專業方向 GSM&LTE
來自廣東
回答問題數 0
回答被采納數 0
回答采納率 0%

#4

大中小

使用道具

發表于 2015-03-12 09:59:36

好吃不過餃子，還有餃子分享嗎？

對本帖內容的看法？我要點評

小時候，我是一只胖胖小豬

howsomscbsc

初級會員

發短消息

關注Ta

積分 166
帖子 32
威望 6780 個
禮品券 15 個
專家指數 6
注冊 2013-4-9
專業方向通信
回答問題數 0
回答被采納數 0
回答采納率 0%

#5

大中小

使用道具

發表于 2015-03-12 10:06:11

QUOTE:

原帖由 hongsongchina 于 2015-3-12 09:50:33 發表

下行物理信道處理的流程適用于多種物理信道，主要分信道編碼、加擾、調制、層映射、預編碼、資源粒子映射、OFDM信號產生等步驟，每個步驟的主要作用是什么呢？http://mmbiz.qpic.cn/mmbiz/S3QLqj3iazWjZ3sSOdbl ...

加分，很專業的討論

對本帖內容的看法？我要點評

西門噴飯

入門會員

發短消息

關注Ta

積分 40
帖子 8
威望 6194 個
禮品券 0 個
專家指數 0
注冊 2014-10-16
專業方向測試，技術支持
回答問題數 0
回答被采納數 0
回答采納率 0%

#6

大中小

使用道具

發表于 2015-03-12 10:21:10

樓主說的挺好，通俗易懂

對本帖內容的看法？我要點評

[2分鐘擁有VIP權限和充足威望，可下載站內任何資料] [快速找到一份高薪的通信行業職位]

sunger

中級會員

發短消息

關注Ta

積分 967
帖子 177
威望 230279 個
禮品券 5 個
專家指數 82
注冊 2014-4-12
專業方向通信lte
回答問題數 0
回答被采納數 0
回答采納率 0%

#7

大中小

使用道具

發表于 2015-03-12 10:38:23

還是吃面包簡單多

對本帖內容的看法？我要點評

看吃花的~

nishuideyu

入門會員

發短消息

關注Ta

積分 25
帖子 5
威望 3988 個
禮品券 0 個
專家指數 0
注冊 2014-8-12
專業方向網優
回答問題數 0
回答被采納數 0
回答采納率 0%

#8

大中小

使用道具

發表于 2015-03-12 10:56:53

居然看餓了~~！

對本帖內容的看法？我要點評

happytiger

中級會員

發短消息

關注Ta

積分 853
帖子 173
威望 13211 個
禮品券 18 個
專家指數 -12
注冊 2009-9-4
專業方向通信
回答問題數 0
回答被采納數 0
回答采納率 0%

#9

大中小

使用道具

發表于 2015-03-12 16:26:12

好文章，就是字間距太小，看著好累，還是吃包子比較簡單點

對本帖內容的看法？我要點評

[2分鐘擁有VIP權限和充足威望，可下載站內任何資料] [快速找到一份高薪的通信行業職位]

hongsongchina

初級會員

發短消息

關注Ta

積分 428
帖子 80
威望 23565 個
禮品券 55 個
專家指數 28
注冊 2015-3-12
專業方向 LTE網規網優
來自江蘇南京
回答問題數 0
回答被采納數 0
回答采納率 0%

#10

大中小

使用道具

發表于 2015-03-13 09:04:42 只看樓主

謝謝樓梯對樓主的支持

對本帖內容的看法？我要點評

hongsongchina

初級會員

發短消息

關注Ta

積分 428
帖子 80
威望 23565 個
禮品券 55 個
專家指數 28
注冊 2015-3-12
專業方向 LTE網規網優
來自江蘇南京
回答問題數 0
回答被采納數 0
回答采納率 0%

#11

大中小

使用道具

發表于 2015-03-17 10:42:08 只看樓主

學習更多LTE知識，請關注紅松微信公眾號“hongsongchina”

對本帖內容的看法？我要點評

[2分鐘擁有VIP權限和充足威望，可下載站內任何資料] [快速找到一份高薪的通信行業職位]

shiqiuyang

高級會員

發短消息

關注Ta

積分 1386
帖子 522
威望 47600 個
禮品券 290 個
專家指數 -1224
注冊 2009-9-24
專業方向網優
回答問題數 0
回答被采納數 0
回答采納率 0%

#12

大中小

使用道具

發表于 2015-03-17 17:29:47

QUOTE:

原帖由 hongsongchina 于 2015-3-12 09:50:33 發表

下行物理信道處理的流程適用于多種物理信道，主要分信道編碼、加擾、調制、層映射、預編碼、資源粒子映射、OFDM信號產生等步驟，每個步驟的主要作用是什么呢？http://mmbiz.qpic.cn/mmbiz/S3QLqj3iazWjZ3sSOdbl ...

通俗易懂，不錯！

對本帖內容的看法？我要點評

yi_520

新手上路

發短消息

關注Ta

積分 -1272
帖子 40
威望 8037 個
禮品券 5 個
專家指數 -1472
注冊 2011-10-16
專業方向網絡優化
回答問題數 0
回答被采納數 0
回答采納率 0%

#13

大中小

使用道具

發表于 2015-03-18 21:29:10

喜歡這種講解

對本帖內容的看法？我要點評

[2分鐘擁有VIP權限和充足威望，可下載站內任何資料] [快速找到一份高薪的通信行業職位]

hongsongchina

初級會員

發短消息

關注Ta

積分 428
帖子 80
威望 23565 個
禮品券 55 個
專家指數 28
注冊 2015-3-12
專業方向 LTE網規網優
來自江蘇南京
回答問題數 0
回答被采納數 0
回答采納率 0%

#14

大中小

使用道具

發表于 2015-03-19 15:29:02 只看樓主

謝謝肯定呢！會繼續努力的。

QUOTE:

原帖由 yi_520 于 2015-3-18 21:29:10 發表

喜歡這種講解

對本帖內容的看法？我要點評

[2分鐘擁有VIP權限和充足威望，可下載站內任何資料] [快速找到一份高薪的通信行業職位]

GSMTD-S

高級會員

發短消息

關注Ta

積分 1967
帖子 490
威望 1343 個
禮品券 2 個
專家指數 -483
注冊 2014-2-7
專業方向無線優化
回答問題數 0
回答被采納數 0
回答采納率 0%

#15

大中小

使用道具

發表于 2015-03-19 17:12:59

太長沒有全看完但是感覺很生動，樓主以前是做廚師的嗎~~~~

對本帖內容的看法？我要點評

[2分鐘擁有VIP權限和充足威望，可下載站內任何資料] [快速找到一份高薪的通信行業職位]
