“三十六變”一詞出自吳承恩的西游記中，孫悟空的師父菩提祖師告訴孫悟空法術有兩種：一是按「天罡數」有三十六變；一是按「地煞數」，有七十二變。結果孫悟空選擇了后者，學會了七十二變，三十六變在西游記中為豬悟能（豬八戒）所使用。TD-SCDMA和TD-LTE系統中的特殊時隙是由于TDD的雙工方式所帶來的，它位于下行時隙到上行時隙之間，包含三個特殊時隙。兩個系統的特殊時隙組成和作用基本相同，均包含如下3個部分：


（1）下行導頻時隙（DwPTS）：主要用于終端接入網絡時獲得導頻信息并建立下行同步；

（2）保護間隔（GP）：用于TDD系統的下行到上行轉換的保護間隔；

（3）上行導頻時隙（UpPTS）：用于終端發起隨機接入建立上行同步。



熟悉中國文化的人也應該知道天勝地，過猶不及的道理，所以七十二變比三十六變低端才符合中國文化的特征。但為何老孫有那么高的法力?我想，這還是與個人資質有關，八戒會三十六變，可是只能變山變樹，變壯漢，而最難變消的是他的肚子，搞得變小女孩也不象，這應該不是變化的問題，要不然九天玄女何來肚子可變?而是老豬的個人素質太差。


與之同樣，有練得差的也有練得好的，老孫就是就七十二變使得出神入化，打遍天界，就象同一套太祖長拳，落在江湖武師手中只能沿街賣藝，落在蕭峰手中卻能大戰聚閑莊。七十二變在老孫手中已經遠遠超越了它的一般威力。


TD-LTE除了沿用TD-SCDMA的時分雙工方式之外，與TD-SCDMA沒有太多其他關系，與LTEFDD一樣是基于OFDMA和SC-FDMA技術，是LTE的兩種模式，分別用于成對頻譜和非成對頻譜。LTE是3GPP組織制定的全球通用標準。這兩種系統模式屬于LTE技術的兩個變體。兩者大部分的基礎技術都是一樣的，主要區別在于FDD為頻分雙工，而TDD為時分雙工。只是基本上決定后續使用TD-LTE的時候，TD-SCDMA就“不得不”演進成TD-LTE了。



首先我們了解下TD-SCDMA幀結構。

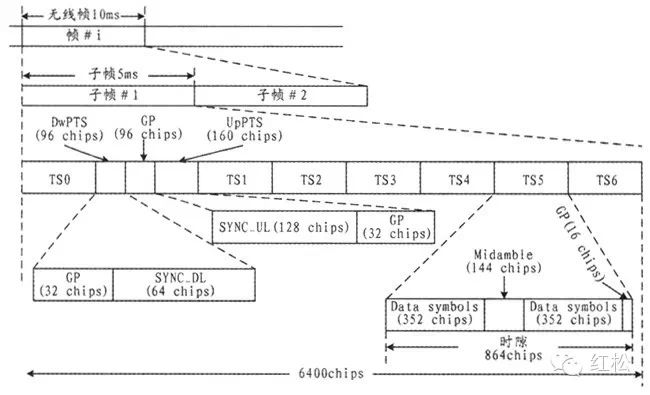

TD-SCDMA物理信道用4層結構：超幀、無線幀、子幀和時隙/碼。一個超幀長720ms，μs由72個無線幀組成，每個無線幀長10ms。TD-SCDMA將每個無線幀分為兩個5ms的子幀��每個子幀由長度675μs的7個主時隙和3個特殊時隙組成。3個特殊時隙分別是下行導頻時隙(DwPTS, 75μs)、上行導頻時隙(UpPTS,125μs)和保護時隙(Gp,75μs)構成。


在這7個主時隙中，Ts0總是分配給下行鏈路而Ts1總是分配給上行鏈路，其他時隙可作為上行鏈路的時隙，也可以作為下行鏈路的時隙。上行鏈路的時隙和下行鏈的時隙之間由一個轉換點分開，在TD-SCDMA系統的每個5ms的子幀中，有兩個轉換點到(UL到DL和DL到UL)，轉換點的位置取決于小區上、下行時隙的配置，這種靈活的配置方案，特別適合不對稱業務的傳輸。

一個突發的持續時間就是一個時隙，主時隙突發結構由兩個數據符號域、一個144chip的midamble碼、L1控制信息和16chip的保護域組成，總共長864chip。數據區共704chip長，數據域中每個比特用QPSK調制，擴頻系數為116。Midamble碼是作為訓練序列，供多用戶檢測（聯合檢測或干擾抵消）時信道估計使用。

下行導頻時隙(DwPTS)由64bit正交碼組成，它是無線基站（小區）的導頻信號，也是下行同步的信號。而上行導頻時隙(UpPTS)由128比特正交碼組成，它是用戶終端（小區）的導頻信號，主要用做上行同步。保護時隙(Gp)用于保護和區分上、下行時隙，使距離較遠的終端能實現上行同步，在TD-SCDMA系統中，此時隙的寬度保證了小區的最大半徑可能達到10km以上。
下面我們看下TD-LTE幀結構。

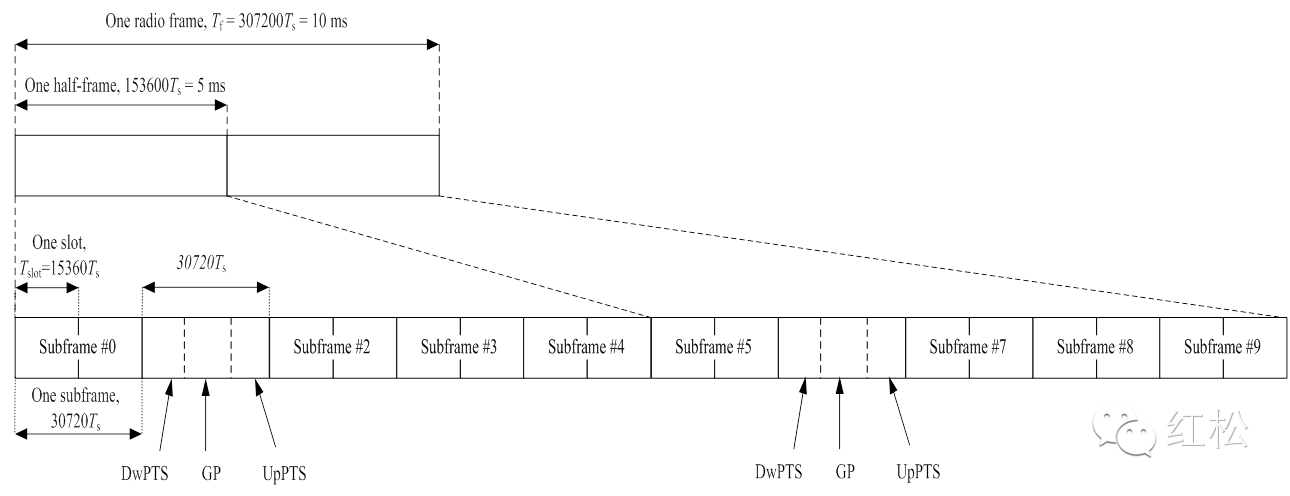

LTE支持兩種類型的無線幀結構，類型1適用于FDD模式，類型2適用于TDD模式。幀結構類型2每一個無線幀由兩個半幀構成，每一個半幀長度為5ms。每一個半幀由8個常規時隙和DwPTS、Gp、和UpPTS三個特殊時隙構成。1個常規時隙的長度為0.5ms。




DwPTS、和UpPTS的長度是可配置的，并且要求DwPTS、Gp、和UpPTS的總長度等于1ms。子幀1包含有DwPTS、Gp、和UpPTS，子幀6在配置0，1，2和6中包含有DwPTS、Gp、和UpPTS，其他子幀包含兩個相鄰的時隙。子幀0和5通常用為下行。




總有人列出牛魔王和二郎神出來對比豬八戒來反駁，認為練天罡的沒幾個拿得出來和練地煞的比。牛魔王二郎神是厲害，但也只相對悟空和八戒等人而言，要是拿二郎神來比鎮元大仙、元始天尊、如來等人呢？再來說八戒，八戒練天罡，前身是天上的天仙，就算被貶入凡間，法力依然得到保留（部分保留？），可想而知未貶之前的天蓬元帥是何等厲害。八戒練天罡是正統受天庭俸祿的天仙，二郎神厲害但也只能住灌江口，牛魔王厲害，也不過作一方妖王。我們今天不是要論兩個系統性能的高低，而是要說明，雖然兩個系統都有特殊時隙，但是由以上分析我們可以看出兩個系統的特殊時隙仍有所差別，主要體現在：
（1）特殊時隙的長度不同。

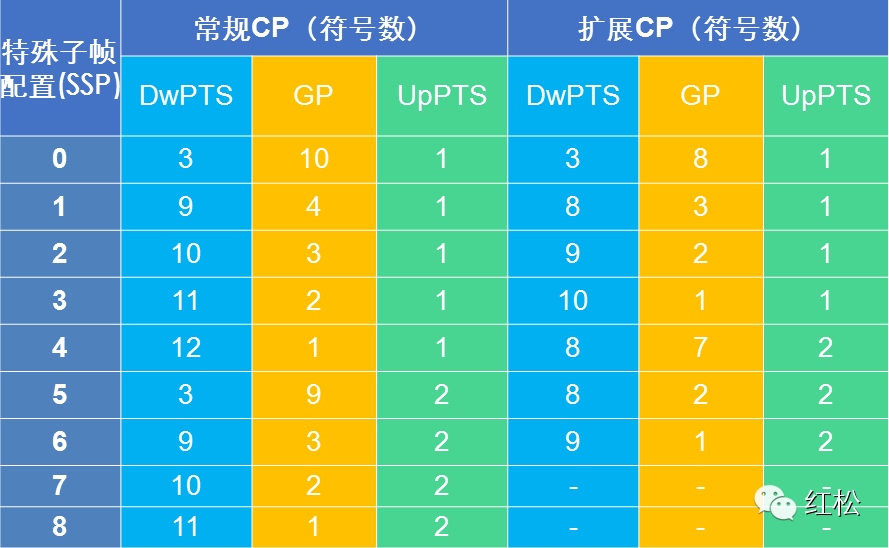

（2）特俗時隙的配置不同。TD-LTE特殊子幀配置更靈活、資源利用更優化。GP配置的符號越多，小區的覆蓋范圍越廣。不同配置可滿足廣覆蓋、大容量、鄰頻共存、規避遠距離基站干擾等不同場景需求。
（3）特殊時隙承載的內容不同：在TD-LTE系統中，由于系統帶寬更寬，特殊時隙的承載能力得到了加強，某些配置下DwPTS可以承載業務信道，進一步提高資源利用效率。而TD-SCDMA的特殊時隙不能傳輸數據。



當然也不能說練天罡的就一定比地煞的強，論層次天罡的確比地煞高，但不一定就強，關鍵在于因人而異，猴子的動手能力強而又資質聰敏過人，所以自然練地煞手到擒來。其實幾百年來，我們都中了毒，在中國人的心中，不自覺的認為徒弟一定不如師傅，后代趕不上前代，這不能不說是中國人固步自封的一個最好借口。而老孫以一套平平無奇的七十二變闖出這么大名頭，這不啻是對那些學習一定要名牌教材，挑師父一定是挑名師，自己才能有出息的思想的反諷，雖然西游記中沒有明確說明徒弟可能會超越師父這一概念，但與后來唐僧與三個徒弟的能力差距來對照，這可能性不可謂不大。以上分析我們也不難確定，LTE必然可以后來者居上。


想要學習更多LTE知識，可以關注微信公眾號“hongsongchina”,或掃描如下二維碼。
