 PHICH的配置及映射
sunliyong
金牌會員
鎵嬫満鍙風爜宸查獙璇? style=


 發短消息    關注Ta

積分 8003
帖子 1517
威望 1833577 個
禮品券 753 個
專家指數 418
注冊 2014-11-11
專業方向  通信工程
回答問題數 0
回答被采納數 0
回答采納率 0%
  大 中 小
發表于 2015-04-02 09:59:13  只看樓主  QQ
控制區域第二個要映射的信道是PHICH，物理HARQ指示信道，PHICH中承載的是1個比特對PUSCH信道的HARQ的ACK/NACK應答，也就是eNB用來同時UE：你發送的信息我是否正確接收到了。ACK的比特為1，NACK的比特為0。
多個PHICH信息映射到相同的RE集合中，形成PHICH Group，同一組的PHICH通過不同的正交序列區分，每個PHICH Group需要3個REG來映射。

在11月10日《LTE中的廣播消息——MIB》中提到過MIB中包含有PHICH的配置信息，配置信息包含兩個方面：
1、
phich-Duraton：1bit，兩種取值0,1分別表示normal、Extended，表示PHICH在控制區域1個符號還是多個符號中傳輸
2、
phich-Resource：2bit，四種取值0~3，分別代表{1/6,1/2,1,2}，用于計算phich Group數量

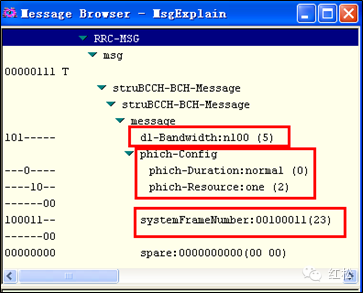

下圖為實際信令截圖，注意圖中pich-Config部分：



接下來詳細的對這兩個參數進行說明：

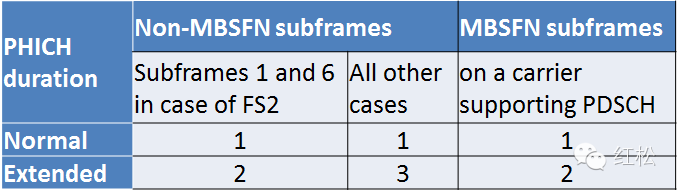

先來看phich-Duration，normal和extended具體意義如下圖：

控制區域的大小取CFI和extendedPHICH duration中大的數值

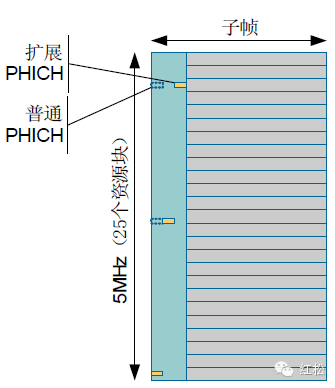

上圖中的數字代表PHICH映射在控制區域中的幾個符號上，如下圖:



接下來是phich-Resource，4種數值用于計算PHICH Group，即下圖中的Ng：

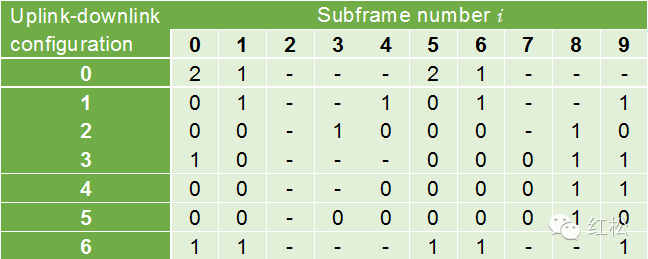

對于FS2，PHICH Group數量為與上下行配置、所在子幀有關系，取值如下：

之所以FS2中不同配置存在差別是由于上下行子幀的比例關系不同

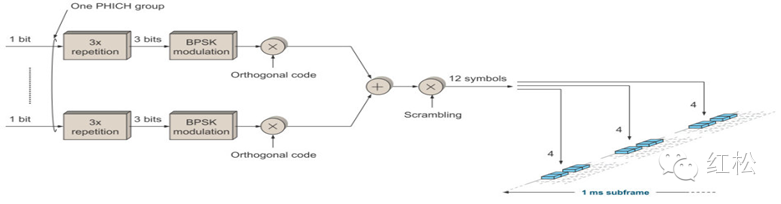

PHICH信道的調制方式為BPSK，常規CP情況下每個Group中可以包含8個PHICHs，擴展CP每Group包含4個PHICHs。每個PHICH Group中的ACK/NACK信息1或者0經過3倍重復得到3個bit，BPSK調制成為復值符號，然后經過正交序列加擾得到12個符號，映射在3個REG中，3個REG在頻域上的間隔近似1/3個下行帶寬，如下圖：

掃碼關注5G通信官方公眾號,免費領取以下5G精品資料
  • 1、回復“YD5GAI”免費領取《中國移動：5G網絡AI應用典型場景技術解決方案白皮書》
  • 2、回復“5G6G”免費領取《5G_6G毫米波測試技術白皮書-2022_03-21》
  • 3、回復“YD6G”免費領取《中國移動：6G至簡無線接入網白皮書》
  • 4、回復“LTBPS”免費領取《《中國聯通5G終端白皮書》》
  • 5、回復“ZGDX”免費領取《中國電信5G NTN技術白皮書》
  • 6、回復“TXSB”免費領取《通信設備安裝工程施工工藝圖解》
  • 7、回復“YDSL”免費領取《中國移動算力并網白皮書》
  • 8、回復“5GX3”免費領取《 R16 23501-g60 5G的系統架構1》

    • 對本帖內容的看法？ 我要點評


    [充值威望，立即自動到帳] [VIP貴賓權限+威望套餐] 另有大量?jī)?yōu)惠贈送活動，請光臨充值中心
    充值擁有大量的威望和最高的下載權限，下載站內資料無憂
    未來究竟怎樣
    入門會員



     發短消息    關注Ta

    積分 40
    帖子 19
    威望 5101 個
    禮品券 0 個
    專家指數 -55
    注冊 2015-5-1
    專業方向  網絡優化師
    回答問題數 0
    回答被采納數 0
    回答采納率 0%
      大 中 小
    發表于 2015-09-24 10:38:01
    想看圖片，圖片看不了啊

    對本帖內容的看法？ 我要點評


    [立即成為VIP會員，百萬通信專業資料立即下載，支付寶、微信付款，簡單、快速！]
    wasd8086
    中級會員
    鎵嬫満鍙風爜宸查獙璇? style=


     發短消息    關注Ta

    積分 596
    帖子 102
    威望 5334 個
    禮品券 5 個
    專家指數 86
    注冊 2010-5-2
    專業方向  網優
    回答問題數 0
    回答被采納數 0
    回答采納率 0%
      大 中 小
    發表于 2015-10-01 00:13:39
    求重新整理圖片

    對本帖內容的看法？ 我要點評


    最新通信職位：廣東通信人才網 | 北京通信人才網 | 上海通信人才網 | 南京通信人才網 | 西安通信人才網 | 重慶通信人才網 | 中國通信人才網
    hxz198769
    入門會員
    鎵嬫満鍙風爜宸查獙璇? style=


     發短消息    關注Ta

    積分 4
    帖子 16
    威望 965198 個
    禮品券 4 個
    專家指數 -76
    注冊 2015-10-2
    專業方向  LTE工程師
    回答問題數 0
    回答被采納數 0
    回答采納率 0%
      大 中 小
    發表于 2016-04-01 21:29:07  QQ
    無圖無真相，不知道原因

    對本帖內容的看法？ 我要點評
