為了解決異系統互操作中結合節點的路由問題，保證業務的連續性，找到的最好方法就是進行GUTI和RAI/P-TMSI之間的映射。在現網當中，通常是在EPC側使用DNS介入的方法自動解析及映射。今天我們先來看看他們之間是如何扯上關系的！
GUTI到RAI/PTMSI/P-TMSI Sig的映射：

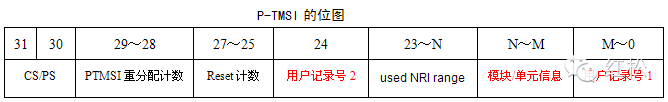

從GUTI的格式和原P-TMSI的位圖可以看出：

原來P-TMSI中的NRI相關信息已提取到MME全球唯一標示中；
由于MME中取消CS域，CS/PS標示可取消
原來P-TMSI中因?yàn)橐獢y帶NRI和SGSP的相關信息，而映射的用戶記錄號，可以取消。
從上面的分析可以得出M-TMSI的位圖：

在附著或RAU/TAU更新流程中，需要將GUTI映射到RAI/PTMSI/P-TMSI Sig。EMM檢查GUTI的有效性，長度應為10個字節。
EMM進行GUTI映射到RAI/PTMSI/P-TMSI Sig的處理。
各個標識組成如下：
GUTI=MCC+MNC+MME Group ID+MME Code+M-TMSI；
RAI=MCC+MNC+LAC+RAC；
P-TMSI= bits31-30+bits29-24+bits23-14+bits13-0
具體映射關系如下：
RAI.MCC = GUTI. MCC；
RAI.MNC = GUTI. MNC；
RAI. LAC = GUTI. MME Group ID；
RAI. RAC = GUTI. MME Code；

P-TMSI31-30=11；
P-TMSI29-24 = GUTI. M-TMSI29-24；
P-TMSI23-16 = GUTI. MME Code；
P-TMSI15-0 = GUTI. M-TMSI15-0；

P-TMSI Sig 8 MBS bits = GUTI. M-TMSI23-16
（注：詳細情況參考3GPP TS 23003.2.8.2）
RAI/PTMSI到GUTI的映射
在附著或RAU/TAU更新流程中，需要將RAI/PTMSI映射到GUTI。
EMM檢查RAI/PTMSI的有效性，RAI長度應為6個字節，PTMSI長度應為4個字節。
EMM進行RAI/PTMSI映射到GUTI的處理。
各個標識組成如下：
RAI=MCC+MNC+LAC+RAC；
P-TMSI= bits31-30+bits29-24+bits23-14+bits13-0；
GUTI=MCC+MNC+MME Group ID+MME Code+M-TMSI；
具體映射關系如下：
GUTI. MCC = RAI.MCC；
GUTI. MNC = RAI.MNC；
GUTI. MME Group ID = RAI. LAC；
GUTI. MME Code = P-TMSI23-16；

GUTI. M-TMSI31-30 = P-TMSI31-30=11；
GUTI. M-TMSI29-24 = P-TMSI29-24；
GUTI. M-TMSI23-16 = RAI. RAC；
GUTI. M-TMSI15-0 = P-TMSI15-0；
（注：詳細情況參考3GPP TS 23003.2.8.2）
