從LTE（10MHz）到LTE（20MHz），頻率的帶寬決定了LTE理論峰值速率的大小。但是，用戶的實際體驗速率并不能達到理論速率，原因很多，不過，最主要的因素是小區間干擾導致。
在2G/3G網絡，有一個BSC（基站控制器）控制小區間干擾。在4G網絡中，由于基站間有X2接口，小區間干擾控制可以通過基站間的協調來完成。通過X2接口交換信息，基站可以靈活調度資源以避開小區間干擾。
有幾種類型的干擾協調技術，分布對應LTE和LTE-A：
1）LTE：小區間干擾協調 （Inter-Cell Interference Coordination ，ICIC)
2）LTE-A：增強型ICIC（Enhanced ICIC ，eICIC)，eICIC是為了應對未來HetNet，在ICIC基礎上的調整版本。另一個是協作多點傳輸(CoordinatedMulti-point,CoMP)，其使用來自UE上報的信道狀態信息（Channel Status Information ，CSI)
今天，我們聊的話題是ICIC。
是什么引起小區間干擾？

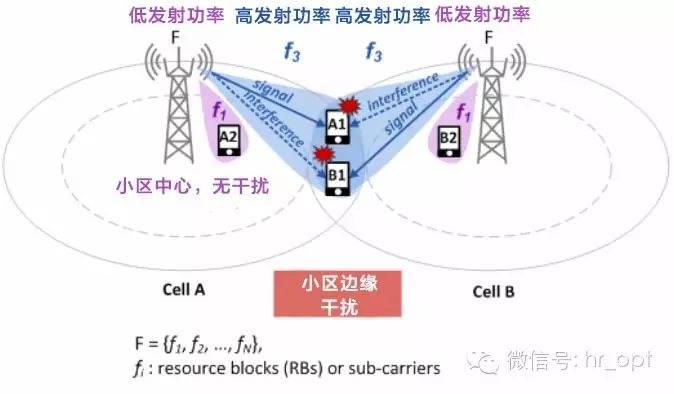

導致移動通信網絡容量降低的罪魁禍首就是干擾。當相鄰小區的用戶在同一時間使用相同頻率資源時，干擾就會產生。 假設這里有兩個相鄰小區，它們使用相同的頻率信道（比如，1.8GHz頻段上的10MHz），這樣，每個小區的UE都使用相同的頻率資源。如下圖A2和B2，當兩個UE分別位于兩個小區的中心時，因為兩者均使用較低發射功率，所以相互不會產生干擾。不過，如果是在小區邊緣，如下圖的A1和B1，由于兩者均使用較高的發射功率，所以相互間會產生干擾。
干擾產生的原因是：小區只知道自己的UE使用的無線資源，并不知道鄰近小區的UE使用的無線資源。比如，上圖中，Cell A 知道A1使用的無線資源，但是并不知道B1使用的無線資源，反之亦然。 每個小區都為自己的UE分配無線資源，它們并不知道鄰小區分配的無線資源，所以，這就導致在小區邊緣的UE（如Cell A 的A1，Cell B的B1），因為分配了相同的頻率資源而產生干擾。所以，就有了小區間協作的概念。
ICIC概念
ICIC定義于3GPP R8，其目的是減小在小區邊緣使用相同頻率的不同小區間的干擾�；究梢陨擅總�頻率資源（RB）的干擾信息，并且通過X2消息將干擾信息傳遞給鄰近基站。
通過X2消息傳遞，基站就可以獲知自己相鄰基站的干擾狀態，從而在分配無線資源（比如，頻率，發射功率等）的時候，盡可能避開干擾。

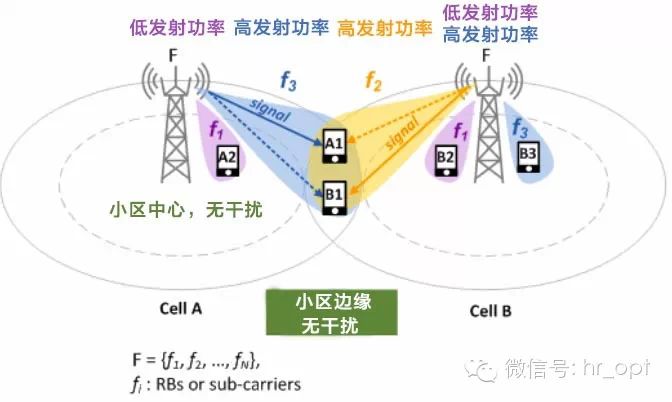

我們再來舉個栗子，同樣Cell A的A1和Cell B的B1都位于小區邊緣，A1使用的頻率資源為f3，由于引入了ICIC技術，為了避開干擾，Cell B為B1分配的頻率資源為f2，這樣就避開了小區邊緣的干擾。 而Cell B的小區中心，仍然分配頻率資源f3，因為在小區中心不會和Cell A產生干擾。
ICIC使用的干擾信息
每一個ICIC周期后，eNB通過發送X2消息和鄰近eNB交換其小區的干擾信息。 消息中的信息包括：RNTP（Relative Narrowband Tx Power ）, HII（High-Interference Indicator ）, 和OI( Overload Indicator）。

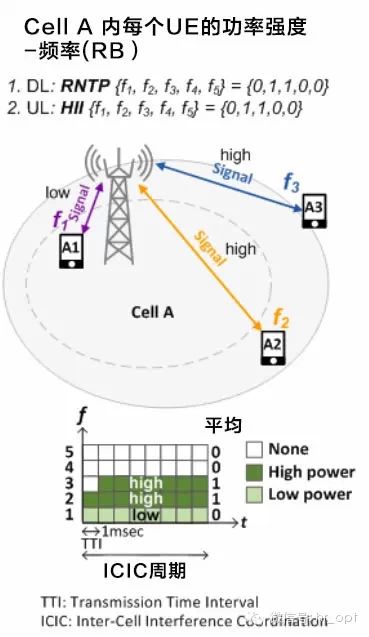

1）RNTP：RNTP用于指示頻率資源（RB）在下一個ICIC周期里，在下行鏈路上使用高發射功率。當前ICIC周期會測量每一個RB的功率強度，用bit來表示其功率強度大�。�0：表示低，1：表示高）【0：Low ， 1：High】。測得的功率強度會在當前ICIC周期內進行平均。
2）HII：HII用于指示頻率資源（RB）在下一個ICIC周期里，在上行鏈路上使用高發射功率。和RNTP功能一樣，只不過其用于上行鏈路。每一個RB的功率強度同樣用bit來表示（0：表示低，1：表示高）【0：Low，1：High】。

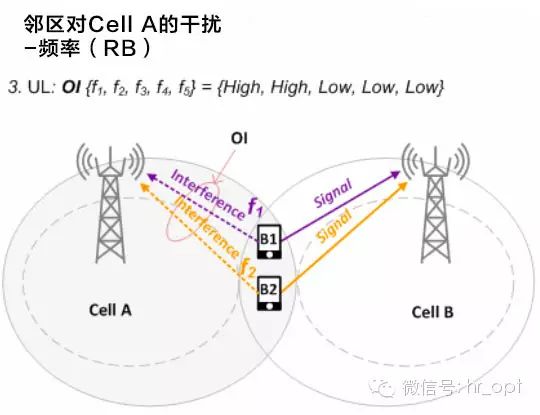

3）OI：用來指示頻率資源（RB）在最后一個ICIC周期受到嚴重干擾。每個RB干擾程度標識為：低，中或高【Low, Medium或High】
RNTP和HII指的是本小區對鄰小區的干擾信息，而OI指的是已經產生的鄰小區對本小區的干擾信息。
HII信息非常重要，是強制使用的。
ICIC工作原理

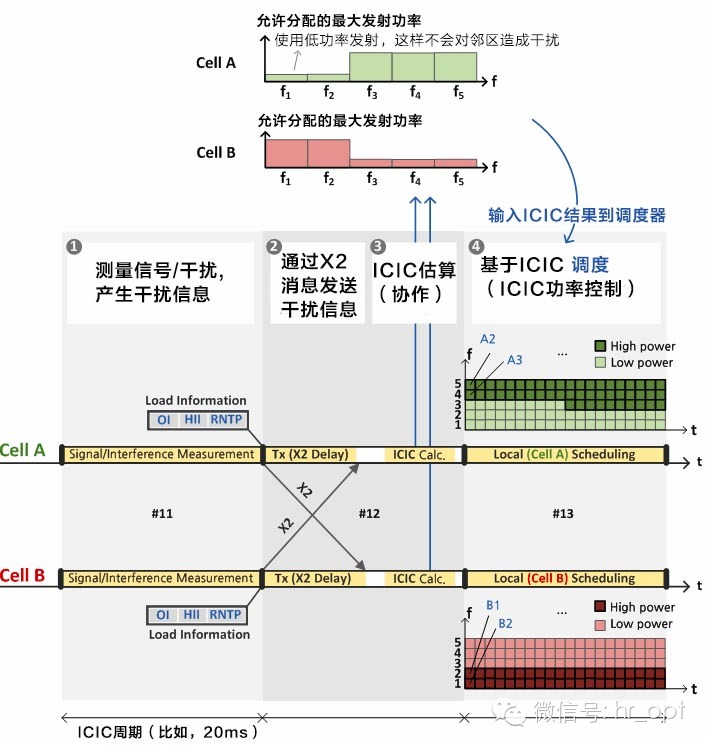

每一個ICIC周期后，eNB會發送干擾信息給鄰eNB。 通常，ICIC周期（通常幾十到幾百毫秒）比調度周期（TTI，1ms）更長。下圖描述了ICIC是如何工作的？其中，Cell A 和Cell B的ICIC周期均為20ms。
工作過程如下：
1）生成干擾信息（ICIC周期 #11)
在ICIC周期內，Cell A 和Cell B測量信號/干擾強度，并產生干擾信息 (RNTP, HII, OI)。
2）共享干擾信息（ICIC周期 #12)
通過X2消息，Cell A 和Cell B共享干擾信息，鄰小區之間的X2時延必須短于ICIC 周期。
3）資源協調：ICIC 估算（ICIC周期 #12）
根據接收到鄰區干擾信息，每個小區運行ICIC算法，并決定位于小區邊緣的頻率資源（RB或子載波）是否使用高發射功率。
4）協作式本地資源調度（ICIC周期 #13）
ICIC的估算結果運用于本地調度器，基于協作資源，小區將根據每一個UE的信道狀態執行本地調度。
在ICIC下，每一個小區都會根據鄰區的協作資源執行本地調度，從而減小小區間干擾。
