1 概述

無線通訊的最大特點在于其移動性控制，對于終端在不同小區間的移動，網絡側需要實時監測UE并控制在適當時刻命令UE做跨小區的切換，以保持其業務連續性。


在切換的過程中，終端與網絡側相互配合完成切換信令交互，盡快恢復業務，在LTE系統中，此切換過程是硬切換，業務在切換過程中是中斷的，為了不影響用戶業務，切換過程需要保證切換成功率、切換中斷時延、切換吞吐率三個重要指標，其中最重要的是切換成功率，如果切換出現失敗，將嚴重影響用戶感受，切換中斷時延和切換吞吐率也會不同程度地影響用戶感受。對于網絡中可能出現的切換問題，本文根據當前積累的LTE系統內切換問題定位經驗，給出相應的問題隔離定位指導，以優化相應的網絡指標。

2 切換問題定位思路

切換信令失敗和切換用戶面中斷時延問題的定位思路圖分別如下：


圖1 切換信令失敗問題分析思路圖




圖2 切換用戶面時延問題分析思路圖

分析方法對應表





3 切換失敗問題

3.1 UE發多條測量報告仍沒有收到切換命令

在ANR開關關閉時，如果不配置鄰區關系，不能進行切換。

首先確認eNB側配置是否有問題，是否是鄰區漏配。例如，UE要從小區A往小區B切換，發送了切換測量報告；此時，若小區A沒有配置小區B為鄰區，即使收到切換測量報告也不會處理，不下發切換命令，導致切換失�。淮藭r(shí)，如果UE繼續往遠離服務小區的方向移動，信號越來越差會導致掉話。

查看是否鄰區漏配，有如下方法：

LST EUTRANEXTERNALCELL（查詢外部小區）

LST EUTRANINTRAFREQNCELL（查詢同頻鄰區）

3.2 切換過程隨機接入失敗

暫且不考慮信道質量差導致的隨機接入失敗，我們首先查看相關的參數配置是否合理。隨機接入性能與小區半徑配置有關系。如果UE在目標小區最大接入半徑范圍之外的地方發起隨機接入，很可能出現preamble與RAR不匹配的問題，導致隨機接入失敗。隨機接入失敗的原因是UE側發送Preamble經過無線信道傳輸時延后到達eNB較晚，導致eNodeB按照正常的接收窗去解Preamble時解成了上一個Preamble ID，導致發送的RAR和preamble不匹配。

出現這種問題時，華為測試終端的OMT上會有如下打�。�


如果小區覆蓋范圍較大（比如郊區），切換點離目標小區距離大于目標小區實際配置的小區半徑，會出現隨機接入失敗導致切換失敗�？梢赃m當增大目標小區半徑，使得用戶實際位置在小區半徑之內。

3.3 測量報告丟失

首先判斷測量報告丟失是否為上行信道質量差導致，可以通過上面4點進行分析。

下面給出下行加載場景下下行信道質量差導致切換測量報告發不出去的案例：

現網路測一輪出現8次測量報告丟失，每次的S_RSRP均在-115dBm以內，在其它小區上行空載的情況下（即上行沒有干擾），-115dBm以內不會出現上行受限。因此，不應該是上行信道質量差導致的測量報告丟失。

現網路測一輪出現8次測量報告丟失，每次下行信道質量較差，SINR為負值，處于解調門限附近、IBLER不收斂；DL_Grant偏低，下行最大能力灌包的情況下，UE解到的DL_Grant應該為1000(999)，DL_Grant偏低說明PDCCH解調有問題；同時，UL_Grant偏低說明很可能是PDCCH解調問題導致UE解到的UL_Grant減少、上行調度不足。

分析相應點的UL_Grant：

01：45：06.296 PCI56->PCI65





02：08：11.796 PCI264->PCI295





從UE層間消息分析：發送測量報告時，SR達到最大重傳次數觸發隨機接入ID_RRC_MAC_RA_IND；且SR觸發的隨機接入失敗，啟動RRC隨機接入。SR達到最大重傳次數說明UE在發送測量報告時沒有解到上行調度。


綜合以上分析，eNB未收到測量報告不是因?yàn)樯闲行诺蕾|(zhì)量差導致的上行信令丟失，而是下行加載場景下，下行信道質量惡劣，UE解調PDCCH出錯，沒有解到上行調度導致測量報告沒有發出去；是下行信道質量差導致的上行信令丟失。

同時，我們做了相應的測試來驗證我們的結論：打開上行預調度后，測量報告發不出去的次數明顯減少。

3.4 切換命令丟失

以50%Load_woICIC路測數據為例：

23:45:59.062PCI48->PCI50 UE未收到切換命令

該切換點鄰區信號陡升6dB，對服務小區造成很大的干擾；下行SINR很低（-5dB），UE不能正確解調切換命令。





可通過調整天線、兩個小區的CIO使提前切換來解決。

3.5 下行信道質量差導致發送preamble達最大次數仍未收到RAR

首先分析切換點的信道情況：

從路測數據統計看，100%加載場景出現了12次切換完成eNB沒有收到的情況。各切換點S_RSRP都比較高，在上行空載的情況下，不會出現上行受限。分析下行信道質量，SINR比較低（均為負值），且下行IBLER不收斂，說明下行100%加載場景下，下行干擾很大、信道質量較差。

從OMT跟蹤打印看，UE發送preamble達最大次數仍沒有收到RAR，如圖：


下圖為100%Load_woICIC、100%Load_ICIC場景隨機接入失敗點，與目標站的距離均小于1km。cluster6小區覆蓋范圍較小，配置的Ncs_Index=2(相應的最大接入半徑為2.15km)，不影響隨機接入性能。


綜合以上分析，路測數據下行加載場景下的切換完成eNB未收到，是由于切換隨機接入失敗導致的。下行信道質量差，導致UE沒有解到RAR；當preamble達到最大重傳次數時，隨機接入失敗。

3.6 eNB下發RRC信令等待UE反饋，不處理切換命令

eNB下發了RRC信令（比如MIMO重配消息），因?yàn)橄滦行诺蕾|(zhì)量差，UE沒有解調出來。當滿足切換條件時，UE上報測量報告，而eNB正在等待上一條RRC信令的反饋，因此，不處理測量報告。當下發RRC信令達到2s后仍然收不到UE反饋，將其釋放，發送RRC_CONN_REL消息。如下圖：

eNB側跟蹤：


UE側跟蹤



3.7 X2_IPPATH配置錯誤導致切換失敗為例進行分析

路測過程中，發現站點OSL355連續出現X2切換準備失敗，如圖：


從切換準備失敗的原因可以大致看出：傳輸資源不夠 或者 沒有配置IPPATH 或者 IPPATH中的鄰接點配置錯誤 導致，由于接入的用戶不多，因此應該是IPPATH配置相關。


確認方法：

1）從eCGI中可以確定基站ID為100123即OSL123基站，再根據上報的鄰區PCI為4的小區確認是否屬于123基站，如果是則確定是123基站，如果不是則查看PCI為4小區所在的基站是哪些，逐個排查；


2）查看123基站的X2接口對應的IPPATH是否配置，如果配置則確認X2接口ID與IPPATH的鄰接點ID是否一致。

Step1: 查看目標側基站相應的SCTP鏈路號（X2SCTPLINKID）；

LST SCTPLNK

Step2：根據SCTP鏈路號，查看相應X2接口標識（X2INTERFACEID）

LST X2INTERFACE;

Step3：根據X2接口標識，查看相應的IP配置是否正確。

LST IPPATH

經過核查，發現OSL123雖然配置了與OSL355的X2接口，但是沒有配置相應的IPPATH。導致OSL355向OSL123發送X2切換請求后，收到X2切換準備失敗消息。配置X2_IPPATH后，切換OK。

3.8 X2切換，源側發出切換請求，沒有收到切換響應

左圖為源側基站消息跟蹤；右圖為目的側基站消息跟蹤。


有時還會出現這樣的情況：由于源側收到HANDOVER_REQUEST_ACK較晚（秒級），延誤了最佳切換時機，導致切換失敗。

3.9 X2切換，目標側發送S1AP_PATH_SWITCH_REQ未收到響應

目標側發送S1AP_PATH_SWITCH_REQ未收到響應，導致此次切換失敗。同時，eNB不會處理后面上報的切換測量報告，導致新觸發的切換也失敗。




3.10 X2切換準備時間過長錯過最佳切換時間

從Probe的測試數據中看到，UE在上報多次相同測量報告沒有收到切換命令。根據eNB側全網跟蹤信息分析發現這種情況下源側eNB發起X2切換請求。eNB切換X2準備時間過了很長時間才收到切換請求響應；期間，目的側信號迅速衰減，最終目的側eNB沒有接收到切換完成消息、切換失敗。UE重建成功后，eNB發起對DRB的重配置消息時，UE沒有收到，eNB側RLC達到最大重傳次數直接釋放用戶。

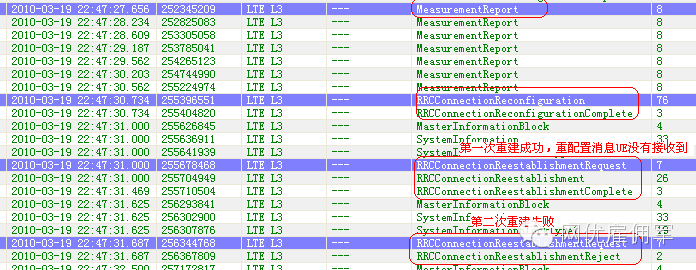

UE切換失敗后發起重建，成功后由于沒有接收到DRB的重配置消息，再次發起重建，由于第一次重建eNB側RLC達到最大重傳次數釋放了用戶上下文，UE第二次重建被拒絕導致異常釋放。

PCI345小區RSRP覆蓋情況良好，在切換X2準備期間，鄰區信號迅速衰減，導致UE隨機接入失敗，目的側沒有收到切換完成，切換失敗。X2準備時間過長導致切換不及時錯過最佳切換時間，導致后續用戶重建掉話等情況。





【解決措施】

S1鏈路閃斷、傳輸受限等問題導致的切換失敗，通常是概率性出現，難以定位分析；對路測切換性能有一定影響。

X2準備時間過長從eNB側全網跟蹤上看X2信令傳輸浪費了3s的時間。分析站點一鍵式日志時沒有發現X2鏈路故障的情況：底層SCTP鏈路發出消息后，如果在1s內沒有收到數據包的ACK響應就會發起數據包重傳，如果連續10次重傳失敗就會上報SCTP鏈路告警斷開SCTP。初步定位是由于X2信令重傳導致信令傳輸時延增大。經過與客戶確認發現客戶在近期調整傳輸網絡，導致傳輸性能受到影響。

出現傳輸問題需要及時向客戶確認，以減少不必要問題定位。



3.11 S_RSRP、N_RSRP都比較高的站內切換，用較小的HO_TTT（64ms），可以在信號惡化之前及時進行切換

Test120100504 22：55：40.218 PCI48->PCI50 切換命令UE未收到







分析：

1、這次切換為站內切換，切換點S_RSRP、N_RSRP都比較高；在下行加載場景下，目標小區對原小區有較強的干擾。此時導頻SINR<0dB，DL_IBLER>20%，說明切換點下行信道質量較差，導致切換命令丟失。

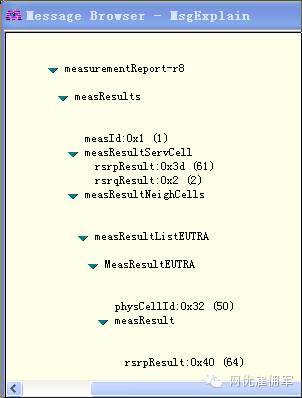

2、切換門限2dB，UE切換測量報告中N_RSRP－S_RSRP＝3dB。這種S_RSRP、N_RSRP都比較高的站內切換，在下行加擾場景下，切換點的下行信道質量惡劣，需要提高切換觸發的及時性，在信道質量急劇惡化之前完成切換。

3、為了提高切換及時性，將HO_TTT由128ms縮短至64ms。HO_TTT64ms的測試結果，在該點切換成功。

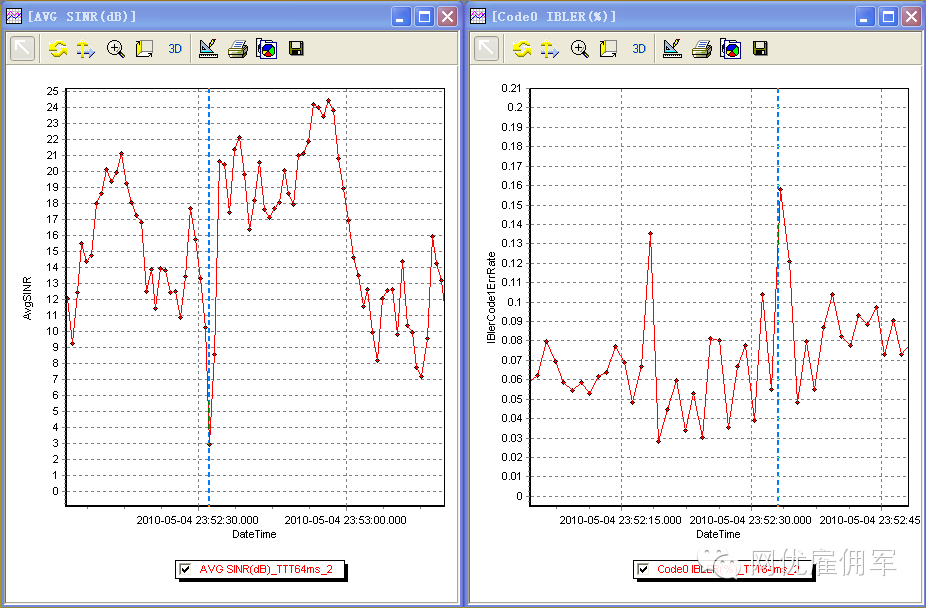

提高切換及時性后，上報切換測量報告點的信道質量有所改善，SINR雖然也有顯著的減低，但仍然有2~3dB，大于解調門限；DL_IBLER 約15%，基本收斂于目標值10%。下行信道質量不是很差，保證了切換命令的正確解調。如下圖：

Test220100505 23：52：33.140PCI48－>PCI50 切換成功（HO_TTT64ms）



Test320100505 01：06：09.937PCI48－>PCI50 切換成功（HO_TTT64ms）



結論：

對于S_RSRP、N_RSRP都比較高的站內切換，切換點信道質量急劇惡化，需要提高切換的及時性。建議適當改小切換門限（由3dB縮小為2dB），縮短切換觸發時間TTT（由128ms縮小為64ms）。

3.12 切換門限改小后乒乓切換次數增多，但是由于切換更加及時，切換失敗次數減少

在相同路線上進行不同切換門限對比測試（2dB切換 vs 3dB切換），有如下結果：

1、3dB切換的路測數據中，統計的切換次數為103次；而2dB切換時的切換次數明顯增大(130次)。

2、2dB切換由于切換門限變小，更容易發生乒乓切換，從而切換次數變多。同時，切換門限減少也提高了切換的及時性，使得UE在下行信道質量明顯惡化之前就觸發切換，提高了切換成功率。
