 雙載波同覆蓋負載均衡
sunliyong
金牌會員
鎵嬫満鍙風爜宸查獙璇? style=


 發短消息    關注Ta

積分 8003
帖子 1517
威望 1833577 個
禮品券 753 個
專家指數 418
注冊 2014-11-11
專業方向  通信工程
回答問題數 0
回答被采納數 0
回答采納率 0%
  大 中 小
發表于 2015-05-13 16:22:26  只看樓主  QQ
隨著LTE用戶的發展，逐漸出現個別小區的LTE用戶數量較多，對下載速率要求較高的需求。針對這種情況，可通過以下幾種措施進行優化和解決：
  • 參數調整：
通過調整小區重選參數進行小區間用戶均衡。
  • 天饋調整：
通過RF優化，控制小區覆蓋范圍，讓相鄰小區吸收熱點區域用戶數。
  • 異頻組網：
通過D+F頻段組網的方式進行覆蓋。
  • 雙載波同覆蓋負載均衡：
使用雙載波(2330MHz/2350MHz)同覆蓋的方式以達到提高用戶速率的要求。


通過比較幾種解決措施，使用雙載波(2330MHz/2350MHz)同覆蓋的方式提高用戶速率的要求的效果最為明顯。
雙載波同覆蓋方式的實施方案如下：
1、負載均衡觸發機制
目前雙載波同覆蓋的負載均衡是以PRB利用率為條件觸發的，當一個小區的負荷PRB利用率達到70%時，且鄰區PRB利用率低于65%，負荷均衡功能將被啟動。
PRB利用率計算公式
公式1、Cell-DlNgbrTotalPBR< Cell-DlNgbrTotalThroughput時， PRB利用率計算公式為：
((Cell-DlPrbUsedNgbr* Cell-DlNgbrTotalPBR )/ Cell-DlNgbrTotalThroughput +Cell-DlPrbUsedGbr)/dwDlTotalAvailRB
公式2、Cell-DlNgbrTotalPBR>= Cell-DlNgbrTotalThroughput時，PRB利用率計算公式為：

（Cell-DlPrbUsedNgbr+ Cell-DlPrbUsedGbr）/ dwDlTotalAvailRB
其中：
Cell-DlNgbrTotalPBR：小區下行NGBR業務PBR（Private Bit Rate，單用戶保障速率）總和
Cell-DlNgbrTotalThroughput：小區下行總吞吐量
Cell-DlPrbUsedNgbr：下行NGBR業務占用的PRB個數
dwDlTotalAvailRB：下行總共可用的RB個數
Cell-DlPrbUsedGbr：下行GBR業務占用的PRB個數
現網中默認建立的承載均為NGBR業務，所以以NGBR為例進行計算：
1）當小區中10個UE（均為NGBR業務），單用戶保障速率為4M，小區總的吞吐量為50M時，小區RB占用率為100%時：10*4M<50M，適用于公式1,，該小區PRB利用率=4*10/50*100%+0*100%=80%
2)當小區中有10個UE（均為NGBR業務），單用戶保障速率為4M，小區吞吐量為20M，小區RB占用率為20%時：10*4M>20M,適用于公式2，該小區PRB利用率為=NGBR業務RB利用率（20%）+GBR業務RB利用率（0%）=20%

2、負載均衡獲取目標UE的方法
負荷均衡模塊按照以下條件來選擇和排序UE列表：
1. UE具有異頻切換的能力；
2. UE占用的PRB數和基本優先級；
3. 占用PRB數較多和基本優先級較低的UE排在UE列表的前邊。
具體的選擇排序細節如下：
1. 選擇具有異頻切換能力的UE。
2. 按照UE基本優先級，排出隊列A。隊列A按照低優先級的UE在前，高優先級的UE在后的順序排列。根據在隊列A中的位置為每個UE生成一個序列值NumA，例如，某個UE在隊列A中位于隊列的第5個，則該UE的NUM_A值即為5。
3. 按照UEPRB調度數目（測量階段的計算值），排出隊列B。隊列B按照當前負荷均衡執行周期到達時刻，各個UE的PRB調度數目，從大到小進行排列。根據在隊列B中的位置為每個UE生成一個序列值NumB，例如，某個UE在隊列B中位于隊首的第10個，則該UE的NUM_B值即為10。
4. 使用PRB隊列權重因子ucPRBQueueWeight（PRB隊列權重因子，值為0.7）對NUM_A和NUM_B進行加權，生成序列值NUM，NUM = NUM_A × ( 1 – ucPRBQueueWeight ) +NUM_B × ucPRBQueueWeight。
5. 根據序列值NUM從低到高的次序?qū)E進行排序，選擇Num值最小的UE進行切換，特別地，如果兩個UE的Num值相同，則選擇NumB值大的UE。
UE滿足如下條件時，不應該被選進UE列表：
1. UE切換服務小區的時間沒有超過2分鐘；
2. UE有緊急呼叫業務。
3、同覆蓋負載均衡相關信令

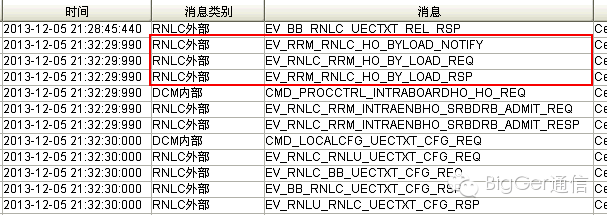

站間負載均衡需要配置X2口，有X2的負載交互信息；站內的負載均衡，網絡負荷情況站內會自行處理，當達到負載均衡門限時，會有內部信令交互，相關信令如下：



4、相關參數設置
打開負荷均衡算法開關、采用盲切換方式

1）
修改PBR
把下行優先級比特速率設置為“4096”，設置路徑：QOS配置->QOS和PBR映射->優先級比特速率


3)修改鄰區關系

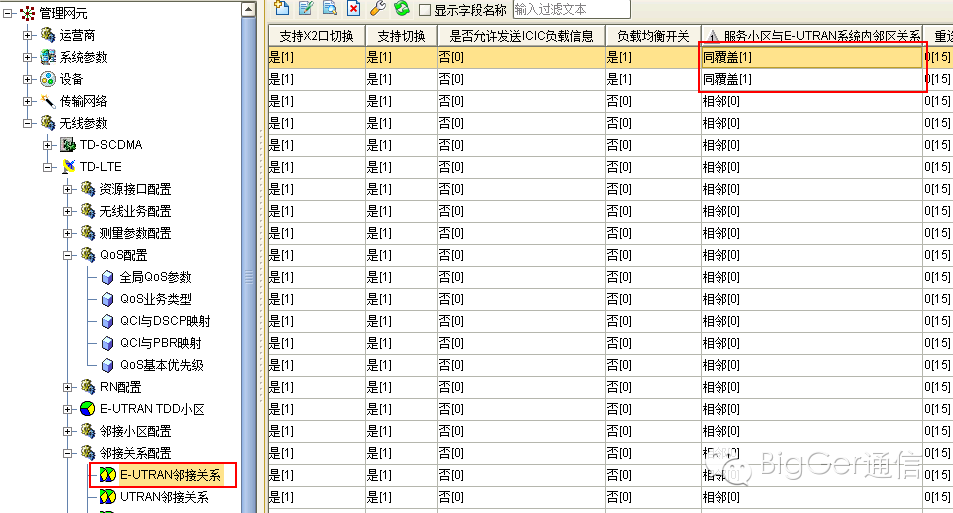

把同覆蓋的兩個小區的“服務小區與E-UTRAN系統內鄰區”（注意雙向都要配置）關系修改為“同覆蓋”，參數路徑：鄰接關系配置->E-UTRAN鄰接關系->服務小區與E-UTRAN系統內鄰區；負荷均衡開關配置為“是”,參數路徑：鄰接關系配置->E-UTRAN鄰接關系->負荷均衡開關。

效果驗證：
目前雙載波同覆蓋負載均衡觸發機制有兩種條件，滿足任何一種即可觸發負載均衡：
條件一：負荷均衡門限=用戶數*保證帶寬*PRB資源利用率/小區吞吐量
條件二：用戶數*保證帶寬>小區吞吐量時，直接參考PRB利用率進行判決



測試情況：
通過本次雙載波負荷均衡的實驗，達到了預期的效果。
在設置4M保證帶寬且源小區PRB利用率門限為40%的情況下，鄰小區PRB利用率門限35%的情況下，6個終端同時接入單小區后，由于實際資源利用率僅為25.8%，沒有滿足觸負荷均衡門限；
在設置8M保證帶寬下且源小區PRB利用率門限為40%的情況下，鄰小區PRB利用率門限35%的情況下，當4個終端同時接入單小區后，就會開始觸發負荷均衡；
在設置8M保證帶寬下且源小區PRB利用率門限為65%的情況下，鄰小區PRB利用率門限60%的情況下，6個終端同時接入單小區后由于沒有滿足負載均衡的門限所以未觸發負載均衡。
掃碼關注5G通信官方公眾號,免費領取以下5G精品資料
  • 1、回復“YD5GAI”免費領取《中國移動：5G網絡AI應用典型場景技術解決方案白皮書》
  • 2、回復“5G6G”免費領取《5G_6G毫米波測試技術白皮書-2022_03-21》
  • 3、回復“YD6G”免費領取《中國移動：6G至簡無線接入網白皮書》
  • 4、回復“LTBPS”免費領取《《中國聯通5G終端白皮書》》
  • 5、回復“ZGDX”免費領取《中國電信5G NTN技術白皮書》
  • 6、回復“TXSB”免費領取《通信設備安裝工程施工工藝圖解》
  • 7、回復“YDSL”免費領取《中國移動算力并網白皮書》
  • 8、回復“5GX3”免費領取《 R16 23501-g60 5G的系統架構1》

    • 對本帖內容的看法？ 我要點評


    [充值威望，立即自動到帳] [VIP貴賓權限+威望套餐] 另有大量優惠贈送活動，請光臨充值中心
    充值擁有大量的威望和最高的下載權限，下載站內資料無憂
    angel2493
    入門會員



     發短消息    關注Ta

    積分 5
    帖子 1
    威望 82 個
    禮品券 0 個
    專家指數 0
    注冊 2015-5-21
    專業方向  LTE
    回答問題數 0
    回答被采納數 0
    回答采納率 0%
      大 中 小
    發表于 2015-05-21 09:28:13
    現網中默認建立的承載均為NGBR業務，所以以NGBR為例進行計算：
    1）當小區中10個UE（均為NGBR業務），單用戶保障速率為4M，小區總的吞吐量為50M時，小區RB占用率為100%時：10*4M<50M，適用于公式1,，該小區PRB利用率=4*10/50*100%+0*100%=80%
    2)當小區中有10個UE（均為NGBR業務），單用戶保障速率為4M，小區吞吐量為20M，小區RB占用率為20%時：10*4M>20M,適用于公式2，該小區PRB利用率為=NGBR業務RB利用率（20%）+GBR業務RB利用率（0%）=20%



    第二點中“小區RB占用率為20%時”這個20%從哪得來的�。�？

    對本帖內容的看法？ 我要點評


    [立即成為VIP會員，百萬通信專業資料立即下載，支付寶、微信付款，簡單、快速！]
    ligang
    鉆石會員
    鎵嬫満鍙風爜宸查獙璇? style=


     發短消息    關注Ta

    財富勛章·小財主   紀念勛章·九周年
    積分 11881
    帖子 2470
    威望 72338 個
    禮品券 58 個
    專家指數 -469
    注冊 2011-3-2
    專業方向  網絡優化
    來自 湖南
    回答問題數 0
    回答被采納數 0
    回答采納率 0%
      大 中 小
    發表于 2015-09-18 23:14:27
    謝謝樓主分享

    對本帖內容的看法？ 我要點評


    最新通信職位：廣東通信人才網 | 北京通信人才網 | 上海通信人才網 | 南京通信人才網 | 西安通信人才網 | 重慶通信人才網 | 中國通信人才網
    jijinjun
    高級會員
    鎵嬫満鍙風爜宸查獙璇? style=


     發短消息    關注Ta

    積分 1572
    帖子 315
    威望 12658 個
    禮品券 5 個
    專家指數 -3
    注冊 2012-7-17
    專業方向  通信
    回答問題數 0
    回答被采納數 0
    回答采納率 0%
      大 中 小
    發表于 2015-11-07 17:22:24
    感謝分享，學習一下

    對本帖內容的看法？ 我要點評


    [2分鐘擁有VIP權限和充足威望，可下載站內任何資料] [快速找到一份高薪的通信行業職位]
    wj39016
    高級會員
    鎵嬫満鍙風爜宸查獙璇? style=


     發短消息    關注Ta

    積分 2126
    帖子 425
    威望 10008 個
    禮品券 95 個
    專家指數 1
    注冊 2010-8-6
    專業方向  通信
    來自 重慶
    回答問題數 0
    回答被采納數 0
    回答采納率 0%
      大 中 小
    發表于 2016-07-16 11:15:30  QQ
    高負荷小區開啟異頻負載均衡功能；非高負荷小區開啟異頻負載均衡功能；這兩者有什么區別？
