 [經驗] 如何利用ArcScene制作簡單的三維模型
諾一小寶貝
初級會員
鎵嬫満鍙風爜宸查獙璇? style=


 發短消息    關注Ta

積分 140
帖子 28
威望 12003 個
禮品券 0 個
專家指數 0
注冊 2015-11-5
專業方向  工程測量
回答問題數 0
回答被采納數 0
回答采納率 0%
  大 中 小
發表于 2015-12-06 15:44:28  只看樓主
一、材料準備


水經注萬能地圖下載器 ArcScene10.2
萬能地圖下載地址：http://www.rivermap.cn/download/mdwn.exe

獲取更多免費軟件、技術加群：329081749

二、制作步驟


1、下載衛星影像圖

1.1新建下載任務

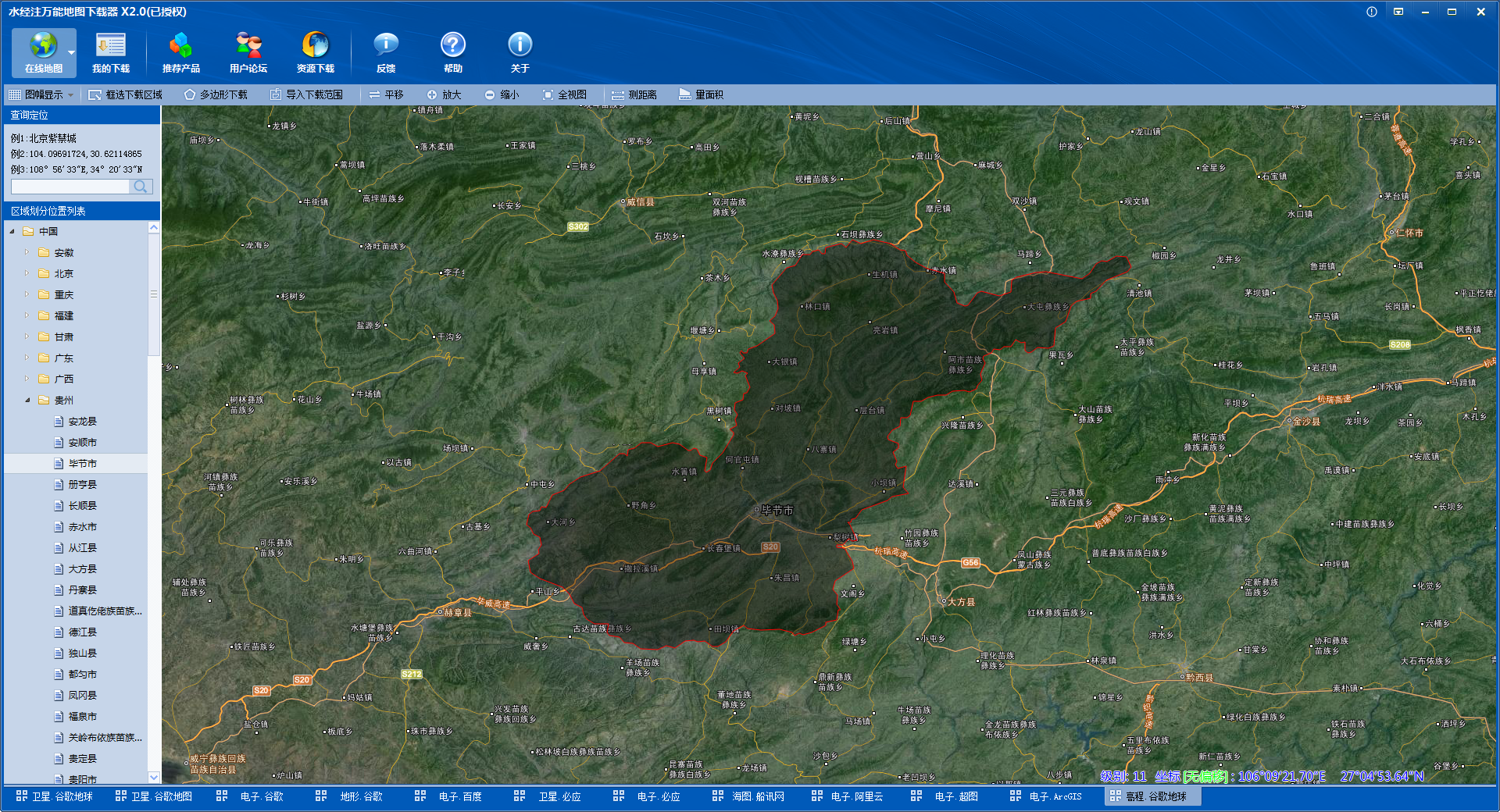

打開水經注萬能地圖下載器，點擊“在線地圖”，選擇“衛星.谷歌地球”，這里我們下載貴州省畢節市的衛星影像，在左側的導航欄中選擇“畢節市”，畢節市即被選中（圖1）,雙擊左鍵彈出下載，“新建任務”對話框，選擇15級，點擊“確認”，開始下載（圖2）



圖1



圖2

1.2導出下載影像

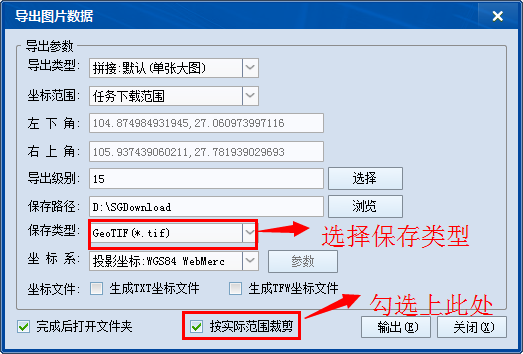

下載完成后點擊“導出拼接圖片”將下載的影像導出成geotif格式的圖片（圖3），為了使導出的圖片更好看，我們勾選上“按實際范圍裁剪”。



圖3

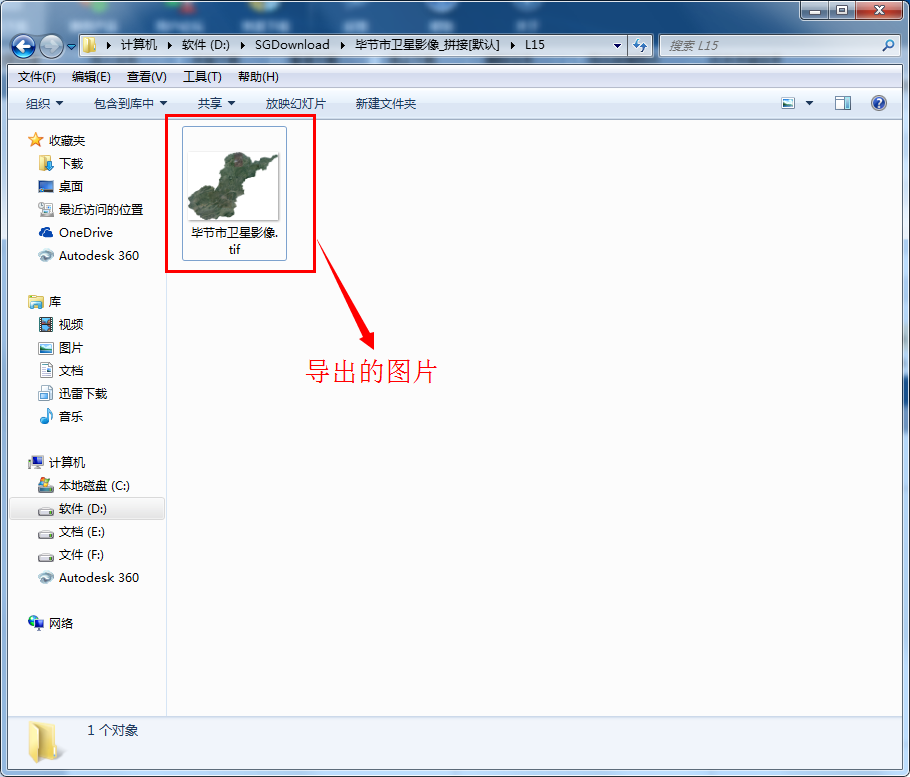

圖片導出完成后會自動打開圖片保存的文件夾，可以查看導出的圖片（圖4）



圖4

2、下載高程DEM影像

2.1新建下載任務

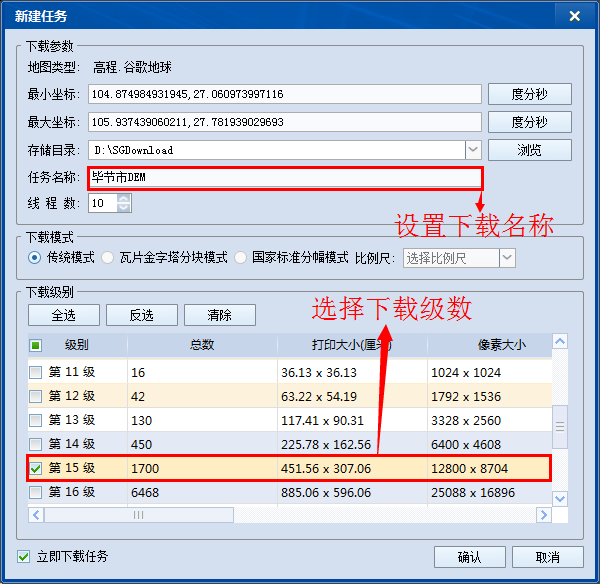

點擊“在線地圖”選擇“高程”→“高程.谷歌地球”，在左側的導航欄選擇“畢節市”，可以發現右側在線地圖已經將畢節市給框選上了（圖5），雙擊左鍵，彈出“新建任務”對話框，同樣選擇15級的數據（圖6），點擊“確認”開始下載。



圖5



圖6

2.2導出DEM圖片

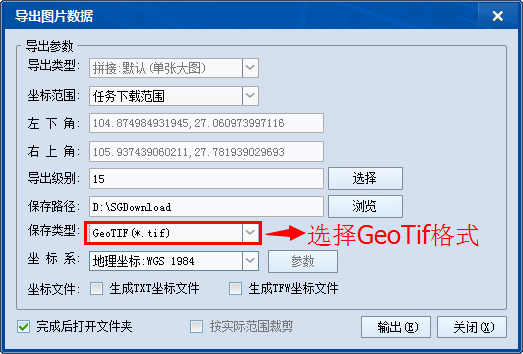

下載完成后點擊“導出DEM拼接圖片”，在彈出的“導出圖片數據”對話框中選擇保存類型為“geotif”（圖7），單擊“輸出”開始導出為DEM圖片



圖7

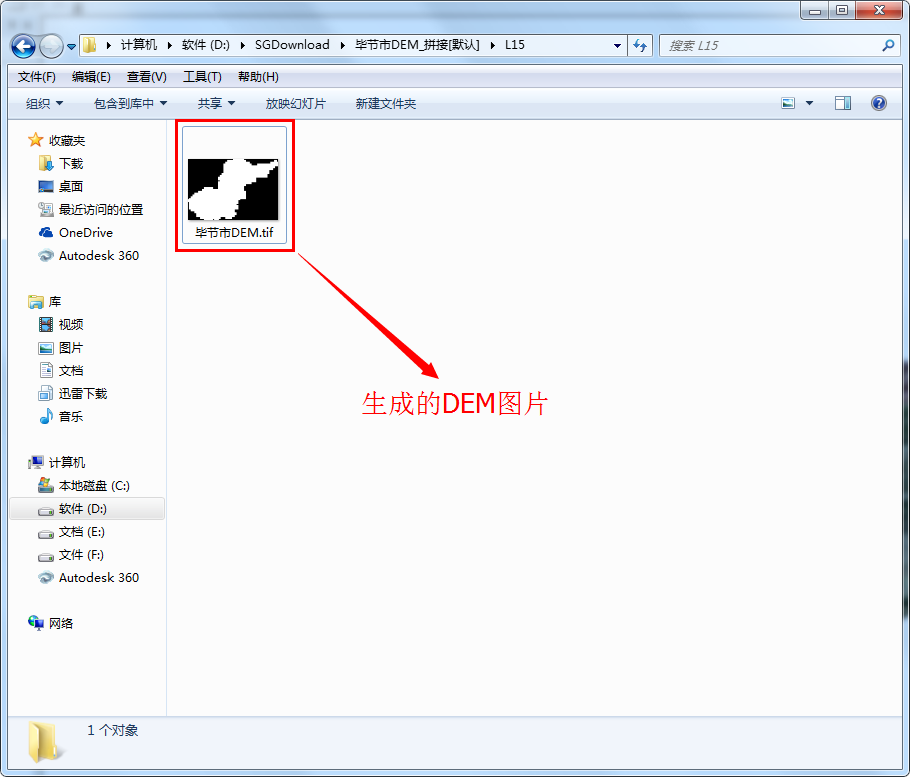

導出完成后會自動打開保存DEM的文件夾，可以查看導出的DEM圖片（圖8）



圖8

3、制作三維模型

3.1加載影像

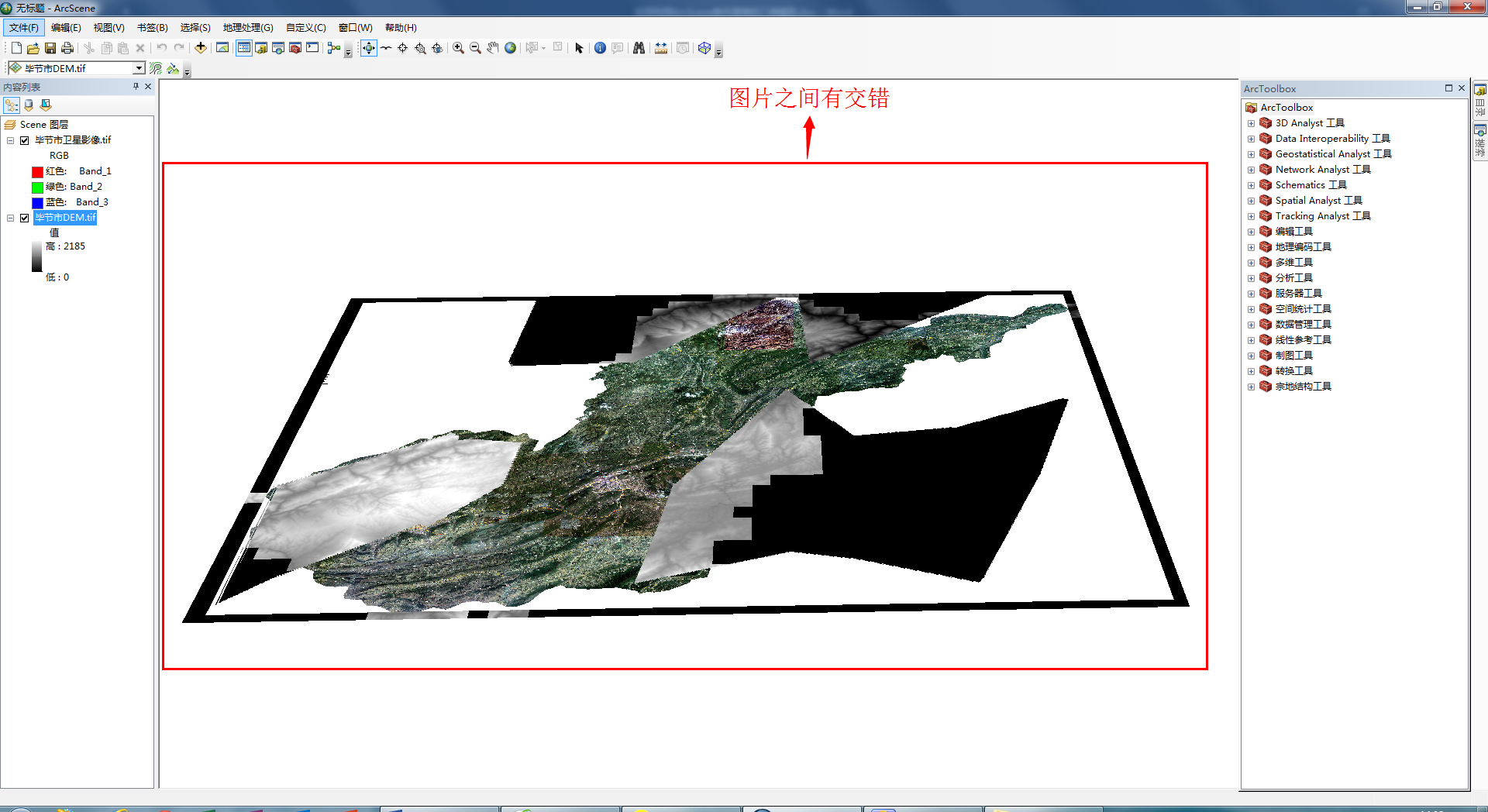

打開ArcScene10.2，將下載好的衛星影像圖和DEM圖加載到ArcScene中（圖9），可以看到兩張圖片之間存在著交錯。



圖9

3.2制作模型

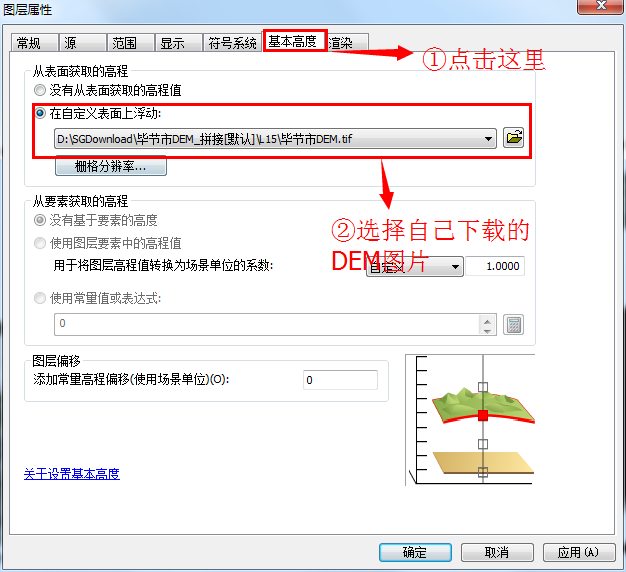

在圖層“畢節市衛星影像.tif”處單擊右鍵，選擇“屬性”打開該圖層的屬性對話框，在彈出的對話框中選擇“基本高度”，在“從表面獲取的高程”一欄選擇“在地定義表面上浮動”，并且選擇自己剛剛下載的DEM圖片作為參照?qǐng)D片（圖10）



圖10

點擊“柵格分辨率”，在彈出的對話框中將X、Y的像元大小修改來和圖片本身的像元大小一致（即與右邊的數據一致）（圖11）



圖11

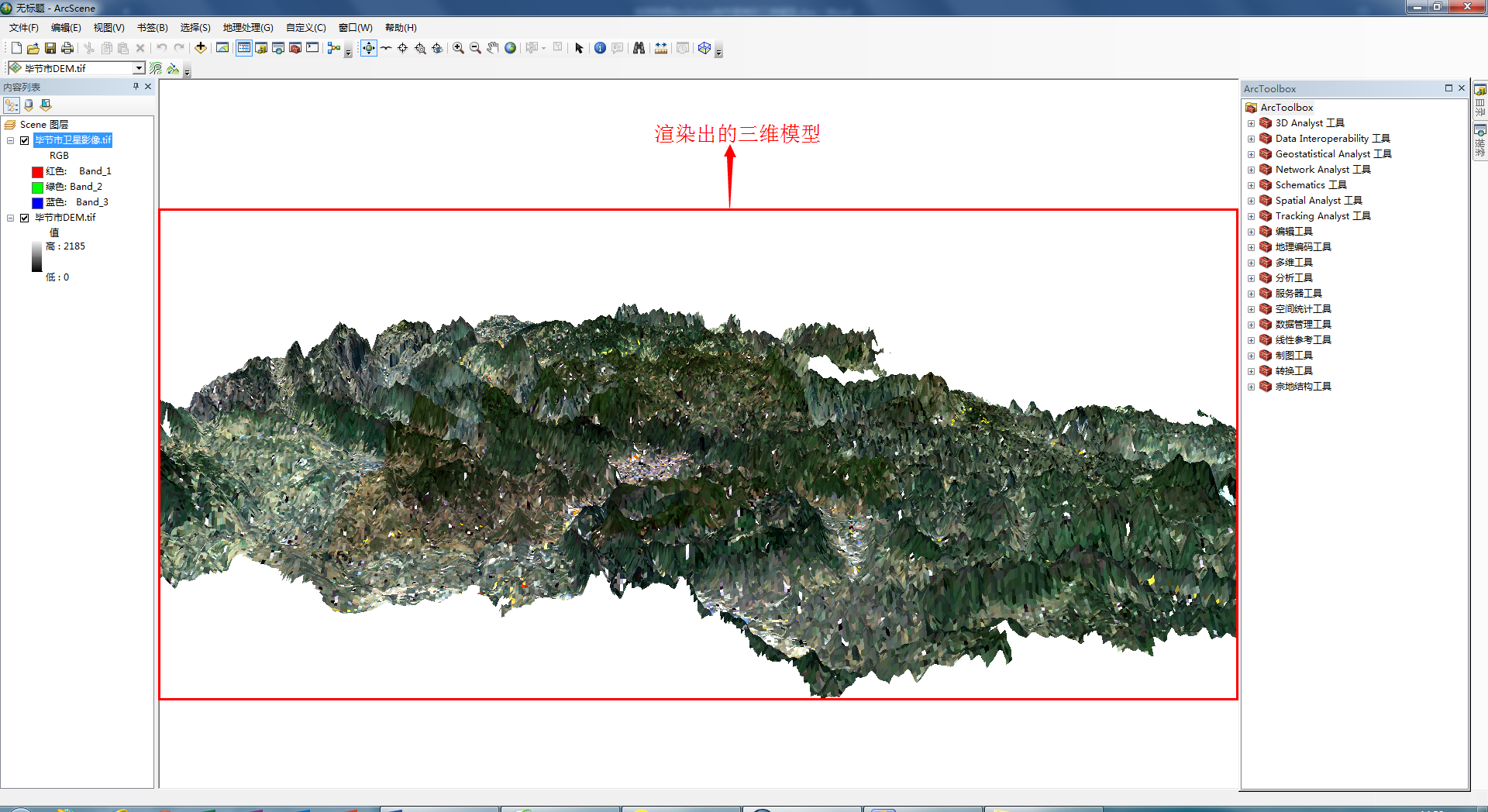

點擊“確定”后，回到屬性對話框，將“自定義”后面的數字修改為0.00005，點擊“確定”，此時ArcScene開始制作三維模型，稍等片刻后就可以看到制作出來的三維模型（圖12）



圖12

三、結語
我們可以看到，通過ArcScene已經能夠得到某個區域的三維模型，此方法的關鍵是兩個影像的坐標系和下載的區域要統一。最后希望這個辦法對想要進行三維建模的朋友有所幫助。
