2017年4月6日努比亞在北京舉辦了一場主題為“雙攝·更清晰”的發布會，會上發布了了小牛系列第七代產品努比亞Z17 mini，同時也是小牛系列中第一款雙攝產品，索尼雙攝像頭成為發布會亮點。努比亞Z17 mini拍照方面的表現到底如何，這篇文章將針對努比亞Z17mini的拍照功能進行詳細的解析。

　　配置方面

　　總體上看努比亞Z17 mini的攝像頭規格和前代相比有了大幅度提升，后置兩顆1300像素?cái)z像頭，各配備索尼獨家定制的獨立黑白+彩色sensor，關于傳感器的型號發布會上的匯總絕口不提，努比亞Z17mini使用了索尼IMX258傳感器，相比前代使用的IMX318略微落后，事實上從拍照的角度來說，兩款機器差距不是很大，都屬于當今主流配置。

　　規格方面努比亞Z17mini還是略有提升的，混合對焦方式快到了0.1秒；采用了經久耐用的藍寶石玻璃鏡片；并搭載了一顆獨立的景深芯片，使圖像處理效果更加出色，其他方面沒什么好說的，前代的努比亞Z11minis該有的也都具備。

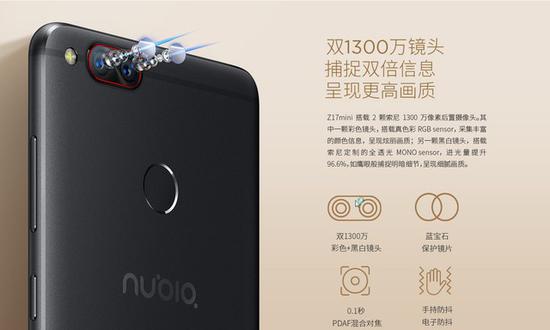

努比亞Z17 mini拍照配置（圖片引自官網）

　　雙攝成像技術原理

　　成像上依舊是大部分雙攝的老套路，RGB senser負責捕捉事物的顏色，使拍出的畫面色彩更絢麗；MONO sensor黑白相機，負責圖像的細節方面，一般MONO（黑白）sensor的pixel size（單像素尺寸）會是是彩色sensor的3到4倍，顧使成像更清晰，二者相互配合成像合成高分辨率圖像，因?yàn)槭莾蓚�(gè)攝像頭同時運作，因此在機內合成的過程中多了一個迭代合成的過程，成像結果也會比單攝像頭更加出眾。

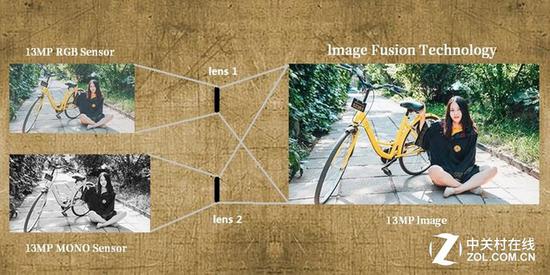

黑白+彩色攝像頭互相配合成像合成高分辨率圖像

　　對ISP的要求

　　當然在這個過程中圖像并不是簡單的合成。說到合成，這里不得不提到ISP（Image Signal Processing 圖像信號處理器），ISP主要作用是對前端圖像傳感器輸出的信號做后期處理，主要功能有線性糾正、噪聲去除、壞點去除、內插、白平衡、自動曝光控制等，依賴于ISP才能在不同的光學條件下都能較好的還原現場細節，ISP技術在很大程度上決定了手機的成像質量。

　　功能機時代，ISP都是做在攝像頭上的，不同像素的攝像頭搭配不同性能的ISP。隨著手機攝像頭像素越來越高，對ISP性能的要求越來越高，若將ISP集成到攝像頭Sensor上，勢必造成攝像頭的模組過大，甚至影響拍照效果。所以智能機時代，ISP一般都是在主芯片SoC上。部分品牌客戶為了實現更好的效果，甚至不惜成本的外加一顆ISP用來達到更好更專業的拍照效果。

　　好的拍照算法就需要搭配好的ISP，ISP和算法相輔相成，缺一不可。而雙攝像頭對ISP性能要求更多。首先，為了使的左右攝像頭的信號能夠同時被處理，單一的ISP已經無法滿足雙攝像頭的需求。這就需要雙路ISP實現此功能。

　　以暗光增強為例，彩色/黑白圖像分別進入各自的ISP通道和校準通道，然后將兩副圖片做匹配（如將兩幅圖片相同的部分提取出來，去除只有一個攝像頭拍到的部分），然后通過遮擋，檢測，補償?shù)人惴�，處理相關的圖片。最后將兩幅圖片融合起來，實現顏色的增強。當然實際上ISP配合算法做的事情，遠遠比這圖片上寫的要多。

　　當然，在這里面也有一個小小的插曲。畢竟是兩個ISP，兩個ISP多少有一些處理速度，處理能力不同的問題。為了保證兩個ISP能在同一時間上取樣，就需要雙攝像頭拍出來的圖片是同一時間拍出來的。其中一個解決辦法就是讓Sensor有一個同步信號引腳。將兩個攝像頭的同步信號對接，在每次讀取圖片時，將圖片都打上一個時間戳，ISP通過時間戳，保證左右攝像頭拍出來的照片在同一時間拍攝，最終再進行融合。

　　雙攝像頭的優勢

　　1、pixel size更大

　　從直觀角度來說，單反相機往往體積碩大，機內空間充足，可以使用全家福、APS-C畫幅的CMOS/CCD。而智能手機作為我們?nèi)粘ｋS身攜帶的移動終端設備，對機身體積有很高的要求，機內空間更是極其有限，所以只能采用盡量小巧的CMOS。

全畫幅CMOS與手機感光元件面積對比

　　而pixel（像素）通俗地將就是在感光元件上可以變色的小方格，比如100萬像素的COMS，就是說這塊CMOS被劃分成了100萬個小方格。因此，在感光元件面積一定的情況下，像素?cái)?shù)越高，pixel size就越小，理論上圖像的噪聲越大，動態范圍幅度更小，并且可能受到彌散圓的影響，即像素之間的互相影響（DTI技術的作用就是減弱這種影響）。

　　說的再通俗一點，在相同技術等級下，同樣尺寸的感光元件，像素越大，畫質越差。一般來說，當影像傳感器尺寸相同時，像素越高，像素間距就越小，像素間距小就意味著感光點小。在正常情況下，一個像素的尺寸越大，它所能接受的光也越多，從而得到更多的信息量，而接受光的面積小了，所獲得的信息量自然也就少了。為了對其加以補償就必須加大電信號，而這么做又容易產生噪點。同樣噪點的程度和動態范圍的大小也會因像素間距的差別而有所不同。所以像素大小和畫質無關，所謂的高像素手機只是商家們宣傳的嚎頭罷了。

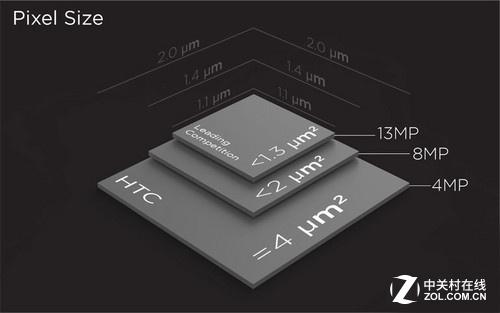

Pixel Size示意圖

　　反之，pixel size越大，圖像的噪聲和動態范圍也就可以控制的更好，而且受彌散圓的影響也更小。所以pixel size和圖像分辨率是一對矛盾體，蘋果此前一直采用800W的低像素?cái)z像頭，很大原因就是為了保持大pixel size。努比亞Z17 mini的兩顆sensor都是1300W像素，感光元件尺寸達到1/3.06英寸、單像素面積大小達到1.12微米，由于兩顆攝像頭都參與成像，因此照片上的每一個點實際都是兩顆CMOS像素點共同呈現的結果。

　　2、控制鏡頭組厚度

　　單鏡頭組件如果在保證單位像素面積的前提下提高像素?cái)?shù)量，那么就需要增大感光元件面積，反之亦然。原因是感光元件面積增大后，就需要使用孔徑更大的鏡頭，考慮到鏡片的弧度（即使是非球面鏡片，也不可能是純平的），鏡頭組會更厚，從而導致攝像頭凸起。

　　而努比亞Z17mini使用雙鏡頭模組，在保證像素?cái)?shù)量的情況下通過雙sensor合成的方案進一步增大pixel size，從而保證了相機模組厚度

　　3、雙攝像頭可以做光學變焦

　　光學變焦主要是左右攝像頭使用不同的FOV（可視角），這樣兩個攝像頭取景不同。當用戶需要廣角照片，則用視角為85度的左攝像頭取景，獲得廣角效果。當用戶需要長焦照片，則用視角為45度的右攝像頭取景，獲得長焦效果。

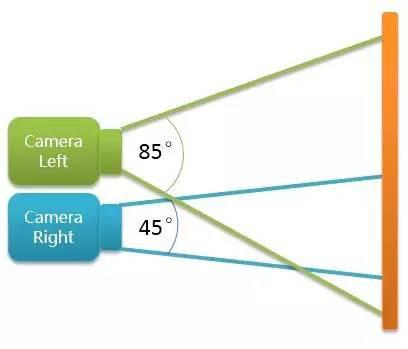

雙攝像頭焦距圖（圖片引自搜狐）

　　為了使左右攝像頭拍攝的物體重疊度高，光學變焦的雙攝像頭模組不能像做距離應用的攝像頭的模組那樣距離過大，而是需要將左右攝像頭擺得越近越好。

　　4、暗光效果增強

　　一般來講，做暗光增強就是在兩個攝像頭中：一個用RGBG的標準攝像頭，一個用去掉RGBG濾波片的黑白攝像頭。RGBG用來獲得物體的色彩，而黑白攝像頭用來獲得更好的進光量，來判斷被拍物體的光強強度。然后將兩個圖片融合即可獲得更好的暗光增強。

　　鏡頭設計方面

　　為了更好地成像，努比亞Z17 mini鏡頭方面略微的凸出，其外觀設計并不像iPhone鏡頭的包型鼓起狀，而是為了迎合機身頂部的弧度，采取了前高后低的設計模式，就算是不帶手機殼，將手機放在桌面上幾乎是平的。并且攝像頭目測估計僅突出0.5mm左右，并且不影響觀感。

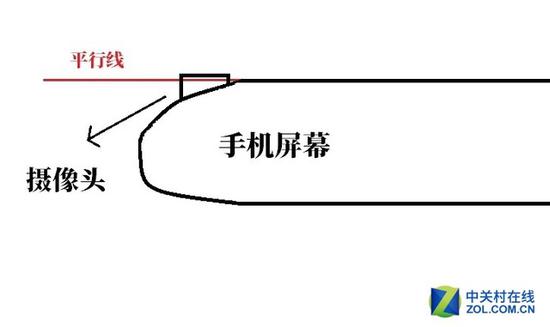

獨特的攝像頭設計（概念圖，尺寸形狀與真機無關）

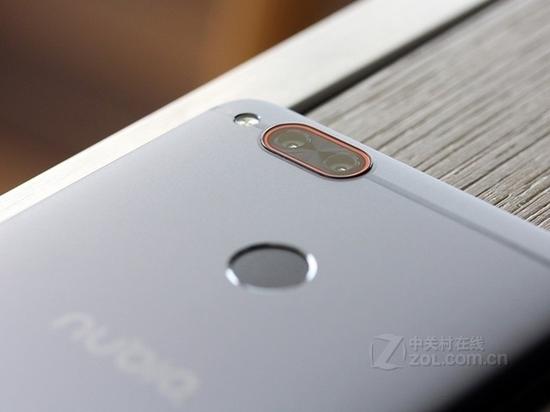

努比亞Z17 mini攝像頭設計

　　界面方面

　　努比亞Z17mini相機操作界面依舊接近iPhone，很多功能操作通過左右滑動進行切換，更多功能點擊左上角的菜單才能打開，流暢度比前代更為流暢。界面優化的一點是努比亞Z17mini相機界面長時間不操作會進入待機狀態，這個省電的模式也十分人性化。

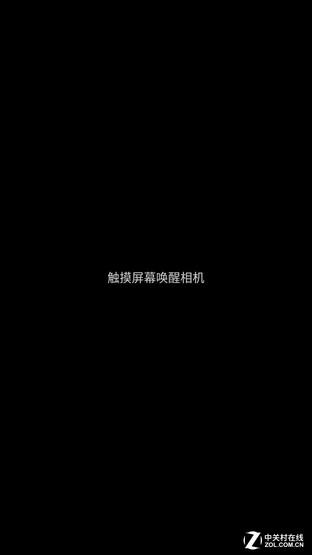

拍照模式下的省電模式

　　日益壯大的相機家族

　　相機家族可謂是努比亞手機的一大特色之一了，如今努比亞Z17mini又為相機家族添加了4位新的成員，立體模式，時光模式，黑白模式和VR模式。

17項相機家族模式

　　立體模式

　　立體模式拍攝的圖片更像是可以移動且要旋轉的小視頻，當你左右滑動查看立體圖片時會有種滑動視頻進度條的感覺，并且當你左右擺動手機時，圖片也會跟著擺動的幅度對你所拍的立體事物做全方位的成像，有些類似VR的原理，這種仿真式的三維動態視景和實體行為的系統在觀感的體驗上屬實有些高大上了。

立體模式下的圖片成像

　　時光模式

　　時光模式包括兩個功能，一是擴散二是疊加。擴散開啟后會有一個突出主題的虛化成像，原理上講，時光相機是通過算法處理來實現單反拉焦的拍攝效果，給人一種要進入黑洞的震撼感覺，確實可以獲得更好的視覺效果，但是如果放大看的話你會發現，雙攝在虛化邊緣的摳圖處理上似乎不是太給力，邊緣處會出現模糊的現象，或許是這種專用模式特定的視覺效果。疊加功能則是重合的效果，物體正面會有一個更大的透明度較低的物體，給人一種在玻璃前看事物的感覺，又有種小時候看皮影戲的既視感， 大概這是一種更深層藝術上的美學效果吧。

時光模式樣張

　　黑白模式

　　黑白模式就比較顧名思義了。利用專業的黑白sensor讓努比亞Z17mini在黑白拍攝時有更大的優勢，觀察樣張可以發現，努比亞Z17mini 黑白相機的動態范圍和灰度級別更高，銳度和細節方面表現較為可觀。

黑白模式樣張

　　VR模式

　　VR模式則是需要配合新品nubiaVR來完成拍攝�？偟膩碚f，四種模式在原本玩法多樣的基礎上，又為了我們帶來了更多可玩性的努比亞Z17mini，誠意還是值得肯定的。

　　人像模式

　　人像模式也是努比亞Z17mini拍照手機的一大亮點，結合了3D美顏算法，3D降噪，加上所見以所得的實時美顏，使拍攝的照片更加楚楚動人，具體表現可以看一下實拍。

人像模式下努比亞Z11對比努比亞Z17 mini

　　我們可以看到，努比亞Z17mini在人像模式拍攝下皮膚更加細膩，略顯紅潤，并且衣服的對比度較高，色域更加精準，色溫則較為柔和，對細節方面的把控也是游刃有余，總體的成像效果還是蠻不錯的，正如努比亞Z17 mini的宣傳標語那樣，人像加美顏，迷人更動人。人像模式下用后置攝像頭拍攝會對人臉進行突出，有虛化背景的效果。
