這是一張非常有名的LTE架構圖，從圖中可以看出，整個網絡構架被分為了四個部分，包括由中間兩個框框起來的E-UTRAN部分和EPC部分，還有位于兩邊的UE和PDN兩部分。
在日常生活中，UE就可以看作是我們的手機終端，而PDN可以看作是網絡上的服務器，E-UTRAN可以看作是遍布城市的各個基站（可以是大的鐵塔基站，也可以是室內懸掛的只有路由器大小的小基站），而EPC可以看作是運營商（中國移動/中國聯通/中國電信）的核心網服務器，核心網包括很多服務器，有處理信令的，有處理數據的，還有處理計費策略的等等。
下面詳細地介紹每一個組件的名稱與作用
UE
全稱是User Equipment，用戶設備，就是指用戶的手機，或者是其他可以利用LTE上網的設備。
eNB
是eNodeB的簡寫，它為用戶提供空中接口（air interface），用戶設備可以通過無線連接到eNB，也就是我們常說的基站，然后基站再通過有線連接到運營商的核心網。在這里注意，我們所說的無線通信，僅僅只是手機和基站這一段是無線的，其他部分例如基站與核心網的連接，基站與基站之間互相的連接，核心網中各設備的連接全部都是有線連接的。一臺基站(eNB)要接受很多臺UE的接入，所以eNB要負責管理UE，包括資源分配，調度，管理接入策略等等。
MME
是Mobility Management Entity的縮寫，是核心網中最重要的實體之一，提供以下的功能：
NAS 信令傳輸
用戶鑒權與漫游管理（S6a）
移動性管理
EPS承載管理
在這里所述的功能中，NAS信令指的是三層信令，包含EMM, ESM 和NAS 安全。然后移動性管理的話主要有尋呼，TAI管理和切換。承載的話主要是EPS 承載的建立，修改，銷毀等。
S-GW
是Serving Gateway 的縮寫，主要負責切換中數據業務的傳輸。
P-GW
是PDN Gateway的縮寫，其中PDN是Packet Data Network 的縮寫，通俗地講，可以理解為互聯網，這是整個LTE架構與互聯網的接口處，所以UE如果想訪問互聯網就必須途徑P-GW實體，從另外一方面說，如果想通過P-GW而訪問互聯網的話，必須要有IP地址，所以P-GW負責了UE的IP地址的分配工作，同時提供IP路由和轉發的功能。此外，為了使互聯網的各種業務能夠分配給不同的承載，P-GW提供針對每一個SDF和每一個用戶的包過濾功能。（也就是說在P-GW處，進出的每一個包屬于哪個級別的SDF和哪一個用戶都已經被匹配好了。這里的SDF是服務數據流Service Data Flow的縮寫，意思就是P-GW能區分每一個用戶的不同服務的數據包，從而映射到不同的承載上去。以后會有關于SDF的更詳細的說明）。此外，P-GW還有其他的一些功能，比如根據用戶和服務進行不同的計費和不同的策略，這部分對于每個運營商都會有差異，在此不做多的贅述。
HSS
是Home Subscriber Server的縮寫，歸屬用戶服務器，這是存在與核心網中的一個數據庫服務器，里面存放著所有屬于該核心網的用戶的數據信息。當用戶連接到MME的時候，用戶提交的資料會和HSS數據服務器中的資料進行比對來進行鑒權。
PCRF
是Policy and Charging Rules Function的縮寫，策略與計費規則，它會根據不同的服務制定不同的PCC計費策略。
SPR
是Subscriber Profile Repository的縮寫，用戶檔案庫。這個實體為PCRF提供用戶的信息，然后PCRF根據其提供的信息來指定相應的規則。（這個我也不是很明白其具體內容）
OCS
是Online Charging System 的縮寫，在線計費系統，顧名思義，應該是個用戶使用服務的計費的系統
OFCS
是Offline Charging System 的縮寫，離線計費系統，對計費的記錄進行保存。
上面介紹完了圖中所有的實體的名稱以及作用，其實真實的核心網中遠遠不止這些實體，還有很多，鑒于我也不是很懂，在此就不多說了。
然后下面針對圖中主要的幾個接口說說
LTE-Uu
LTE-Uu接口是位于終端與基站之間的空中接口。在這中間，終端會跟基站建立信令連接與數據連接，信令連接叫做RRC Connection，相應的信令在SRB上進行傳輸，（這里，SRB有三類，分別是SRB0, SRB1和SRB2，SRB可以理解為是傳輸信令的管道），而數據的連接是邏輯信道，相關的數據在DRB上傳輸。這兩個連接是終端與網絡進行通信所必不可少的。
X2（控制面）
X2是兩個基站之間的接口，利用X2接口，基站間可以實現SON功能（Self Organizing Network），比如PCI的沖突檢測等。
S1（控制面）
S1是基站與MME之間的接口，相關NAS信令的傳輸都必須建立在S1連接建立的基礎上。
X2（用戶面）
X2用戶面的接口是建立在GTP-U協議的基礎上，連接兩個基站，傳輸基站間的數據。（X2 handover等）
S1（用戶面）
S1用戶面的接口是建立在GTP-U協議的基礎上，連接基站與MME，傳輸基站與MME之間的數據。（S1 handover，上網的數據流等）
剩下的接口在我個人的工作中沒有接觸，不是很了解，這里就不多說了。
LTE協議棧
說協議棧，就得分開從兩方面來講，分別是用戶面與控制面。
先從用戶面開始說起

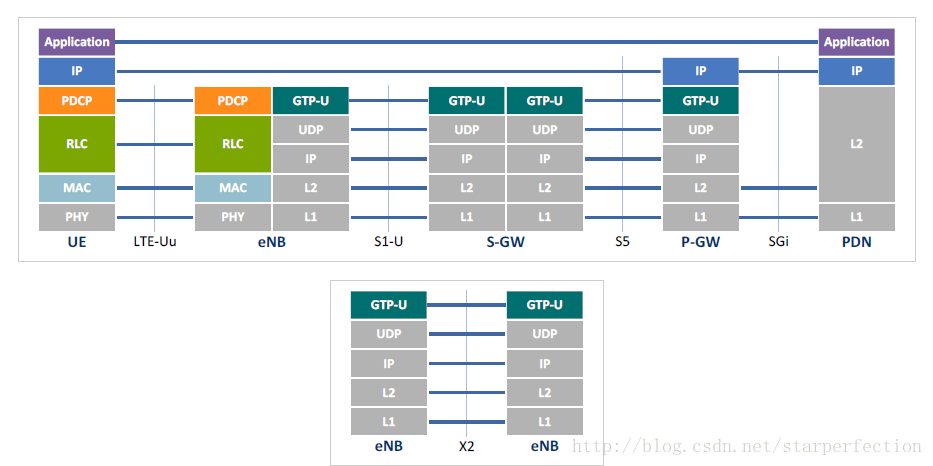

上圖是用戶面的協議棧，下面詳細地介紹每一個層（主要功能）
LTE-Uu 接口
PDCP
PDCP協議針對傳輸?shù)財?shù)據包執行以下的操作：
數據包頭壓縮（ROHC）
AS層的安全（包括加密與完整性檢驗）
包的重排序和重傳
RLC
RLC層針對傳輸?shù)財?shù)據包執行以下的操作：
在發送端，提供數據包的分段與串聯
在接收端，提供透明，確認模式與非確認模式三種模式
RLC層也執行對RLC PDU的重排序與重傳
MAC
MAC層對從高層傳來的MAC PDU和從底層傳來的包做以下的處理：
S1-U/S5/X2 接口
GTP-U
GTP-U協議主要是用來轉發用戶的IP數據包，GTP-U協議還有個特點，只要GTP-U連接建立后傳輸數據，那么在數據結束之后總會有END Marker來標志著數據流的結束。

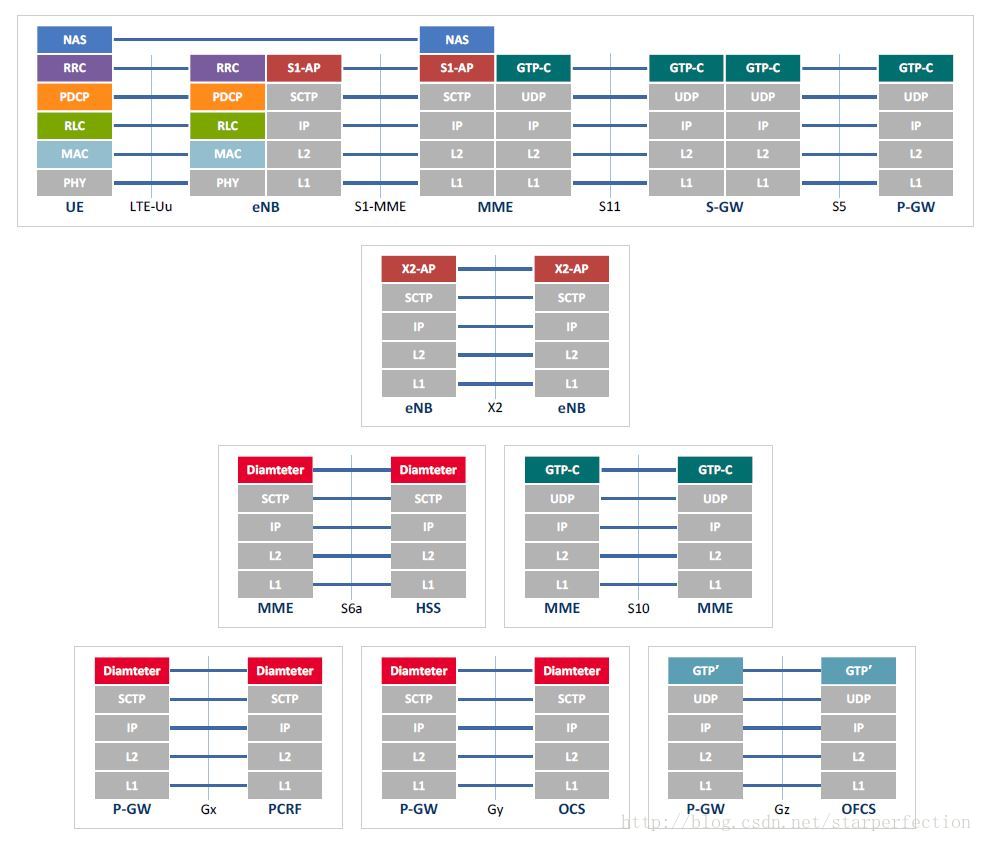

下面是控制面的協議棧
上面是關于控制面的總圖，包含了LTE-Uu，S1-MME，S11等接口的，由于本人業務限制，對其他的不了解，就只簡單地介紹下面幾個
LTE-Uu接口
NAS
提供移動性管理和承載管理，比如說eNB的信息的更新，或者M(jìn)ME的配置信息的更新會觸發Configuration Update信令的下發或者上載，然后E-RAB的建立，修改，銷毀都是屬于NAS管理的范圍之內。
RRC
RRC協議支持傳輸NAS信令， 同時也提供對于無線資源的管理
X2 接口
X2AP
X2AP協議支持無線網（E-UTRAN）中的UE移動性管理和SON功能。比如通過X2AP的數據轉發（在X2 Handover的時候的數據轉發），SN status的轉發（Handover時），或者時eNB之間的資源狀態消息交換等。
S1-MME
S1AP
S1AP協議如前所述，是S1 連接建立的時候用來傳輸信令的協議，該協議負責S1接口的管理，E-RAB的管理，還有NAS信令的傳輸，以及UE上下文的管理。
一個簡單的例子
這里通過一個簡單的例子來全盤地看一下LTE系統是怎么樣運轉地。

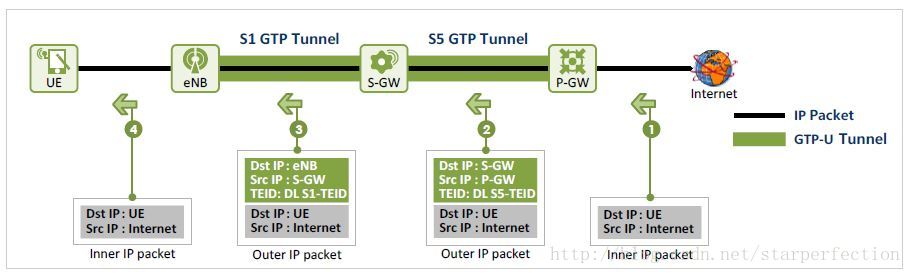

首先是從終端到Internet的方向傳輸，也就是我們通常所說的“上行傳輸”
上面這個例子記述了包從UE是怎么一步一步地通過LTE系統傳輸?shù)絀nternet的。
首先，UE發出一個包時，包上面會打上UE的地址作為源地址，要去的因特網上的服務器的地址作為目的地址，傳送給基站eNB，然后基站給包封裝到GTP 隧道里可以傳輸?shù)腉TP包，每個包的源地址會被換成基站的地址，而目的地址則是被換成將要到達的Serving Gateway，然后，每個包也會包含他們所在傳輸隧道的隧道ID：UL S1-TEID。當包到達Serving Gateway時，源目地址被分別換成了Serving Gateway和P-GW的地址，同時，傳輸?shù)乃淼酪灿蒘1 GTP 隧道變成了S5 GTP隧道，當然隧道ID也會隨之變化。最后，當包到達P-GW后，這時P-GW講GTP解開，查看其真正的目的地址，然后將包送到互聯網上。這樣子就完成了一個數據包從終端的互聯網的上傳。
下面看一下下行的傳輸
下行的情況與上行的情況正好相反，經過P-GW，S-GW，eNB時會對數據包打包，在eNB處會解封裝，然后直接把數據包傳輸給UE。
