1. 概述

眾所周知，在ArcGIS體系下，二維和三維分別由ArcMap、ArcScene和ArcGlobe所處理，一般制圖都是在處理二維的ArcMap中進行，相較于三維地圖，二維地圖缺少了一些立體感，我們可以通過ArcGIS獨有的制圖表達功能，在ArcMap制作立體感建筑，希望能對大家有所幫助。

2. 數據來源

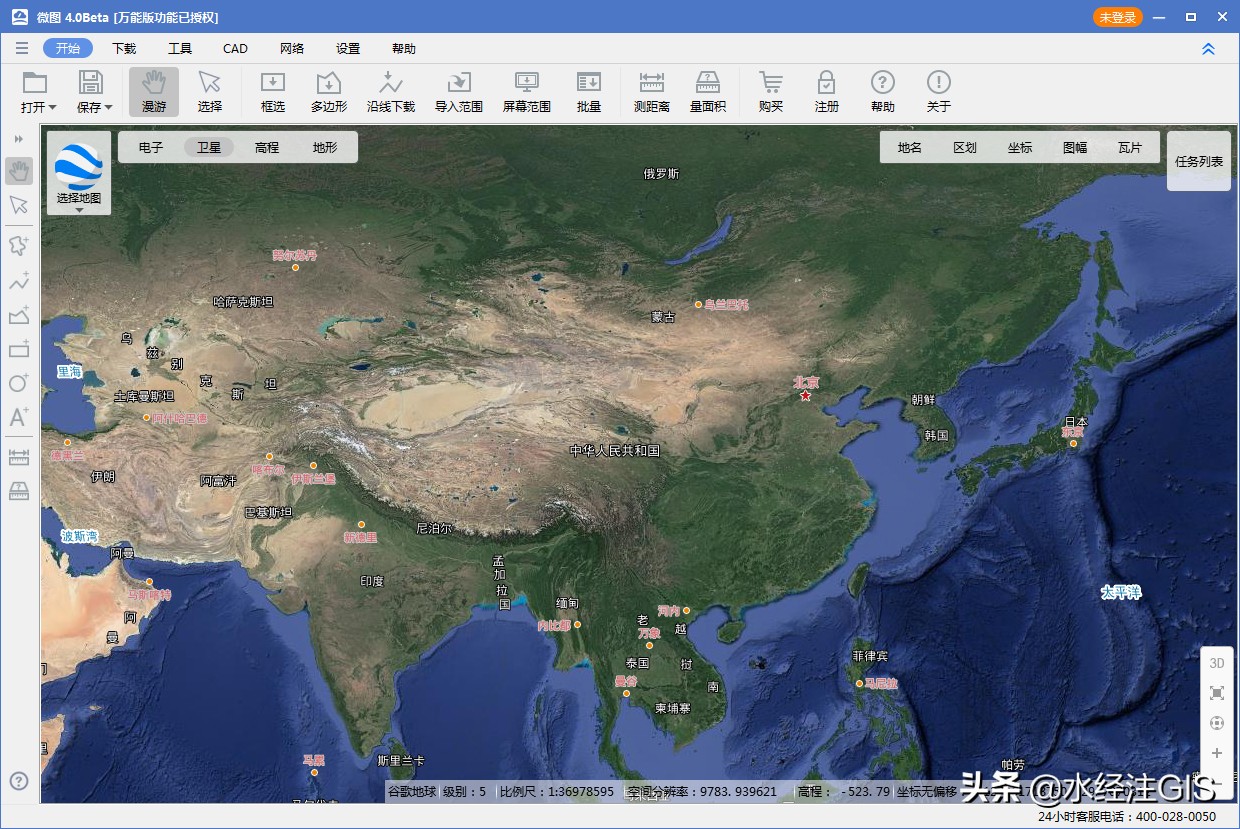

本教程所使用的數據是從水經微圖中下載的建筑數據，除了建筑數據，常見的GIS數據都可以從水經微圖中下載。

水經微圖

3. 新建地理數據庫

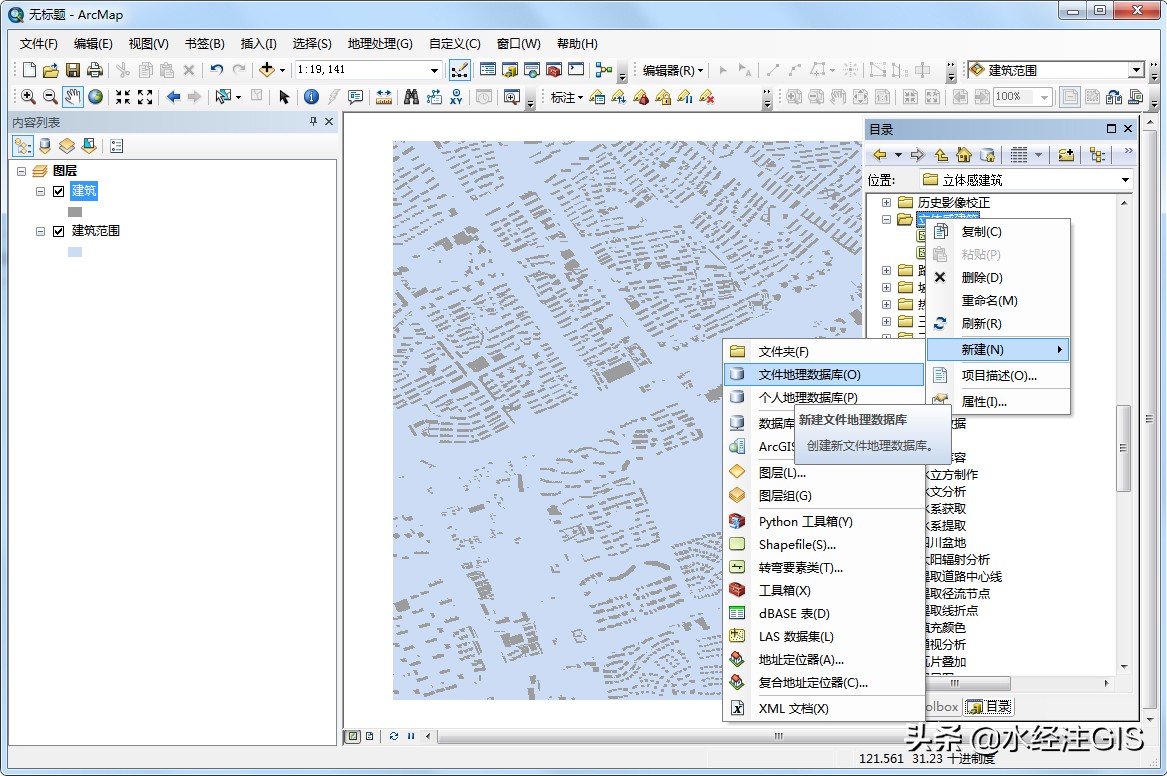

在目錄對話框內選擇存放數據的文件夾，點擊右鍵，選擇"新建文件地理數據庫"，如下圖所示。

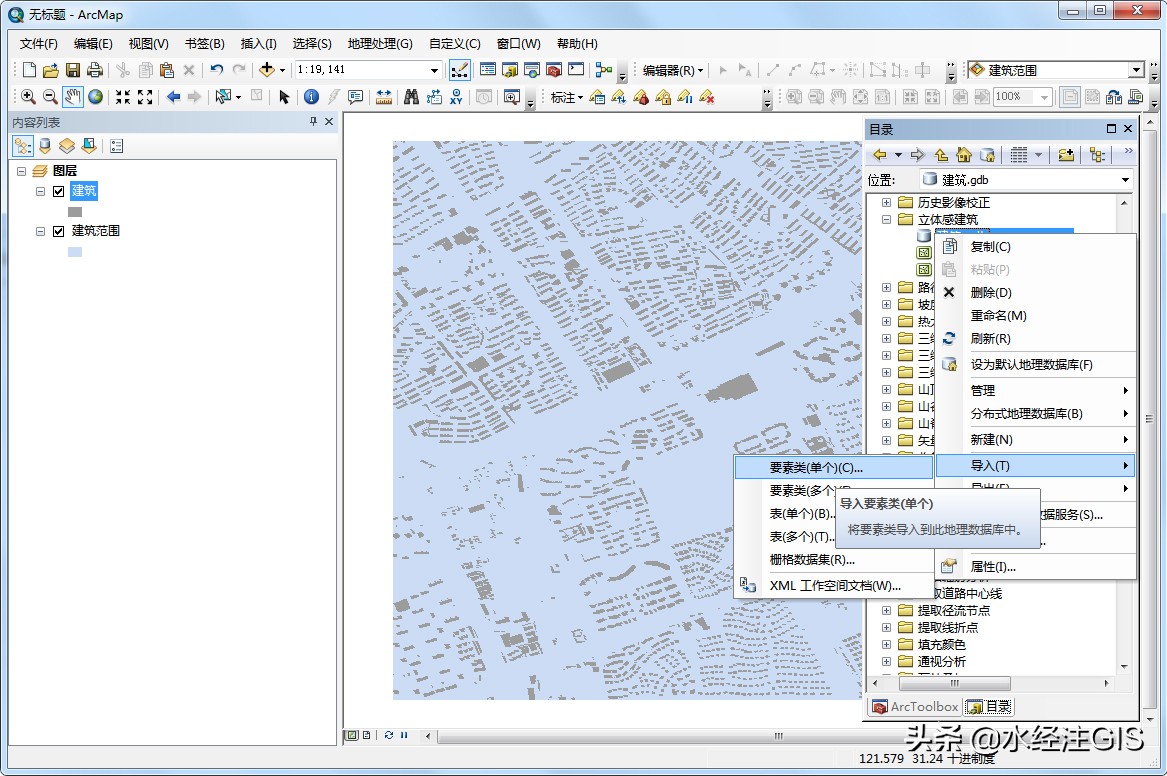

在新建的文件地理數據庫上點擊右鍵選擇"導入要素類（單個）"，如下圖所示。

導入要素類

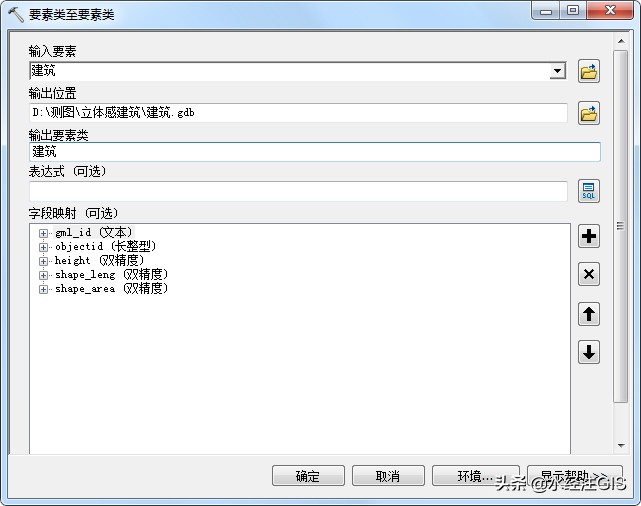

在顯示的要素類至要素類對話框內，輸入要素為下載的建筑數據，設置輸出位置為新建的地理數據庫，設置輸出要素類，如下圖所示。

要素類至要素類設置

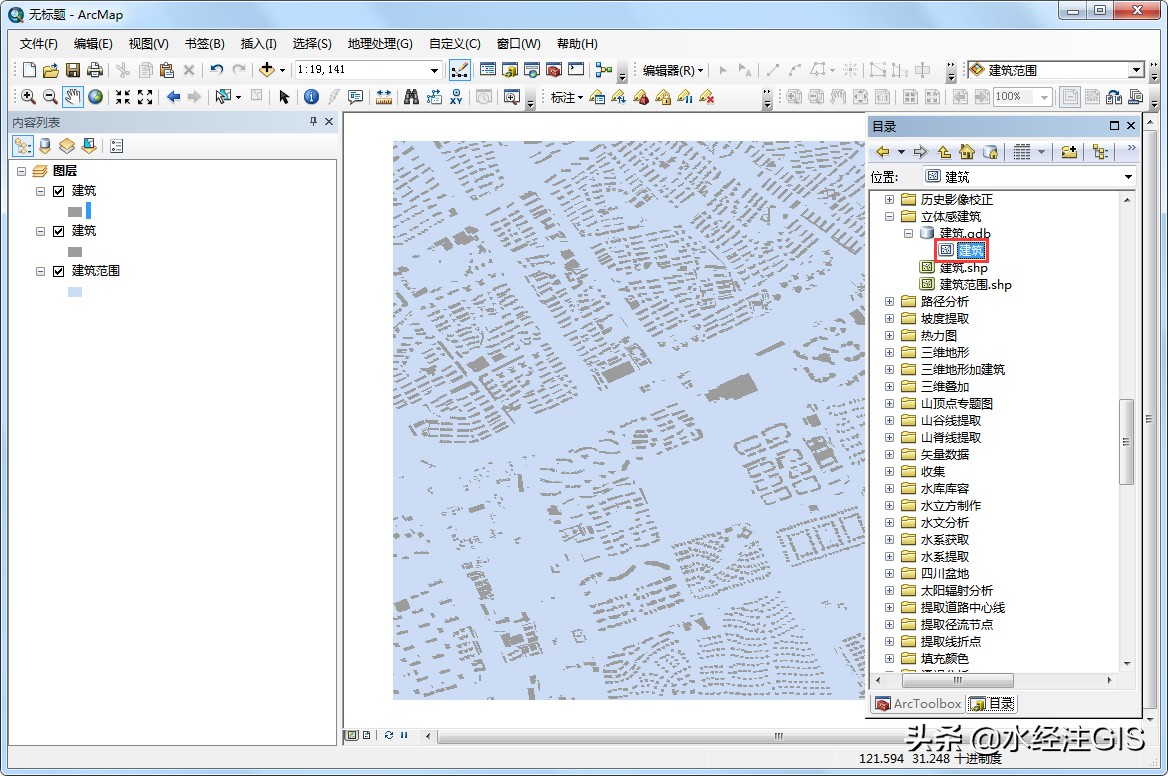

點擊確定完成要素類的導入，導入的要素類如下圖所示。

導入的要素類

4. 制作立體效果

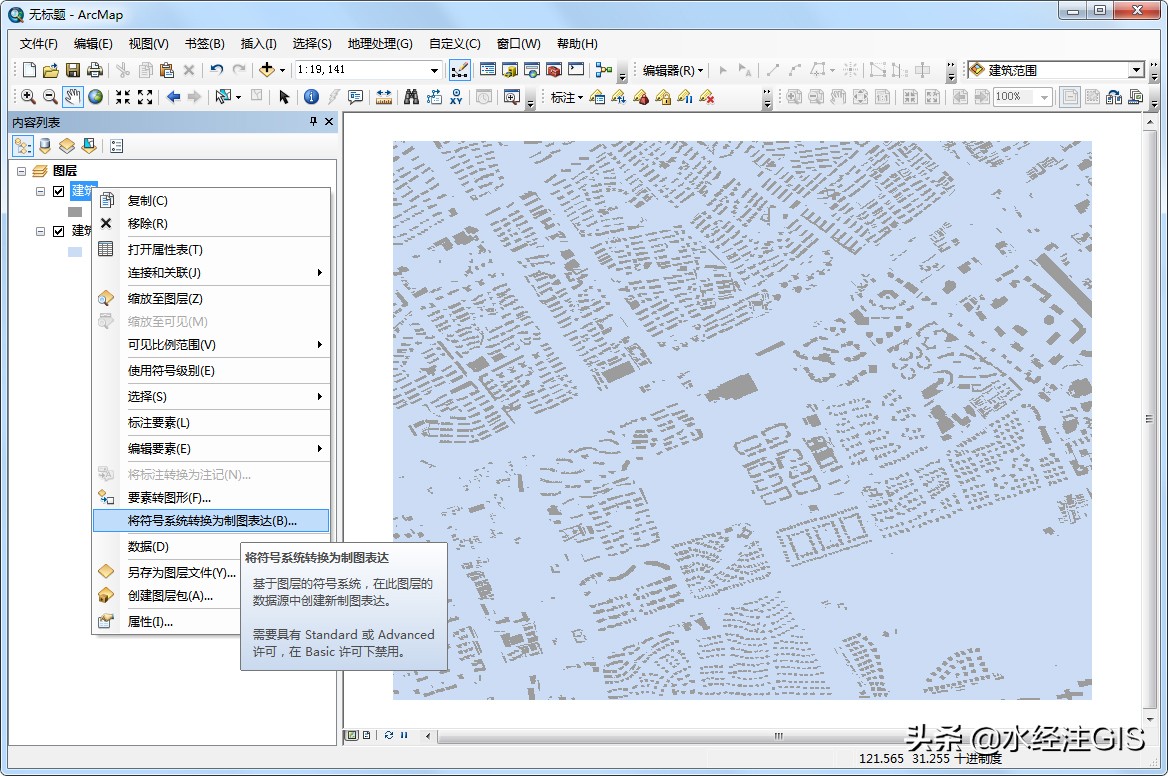

在導入的要素類圖層上點擊右鍵，選擇將符號系統轉換為制圖表達，如下圖所示。

選擇將符號系統轉換為制圖表達

在顯示的將符號系統轉換為制圖表達對話框內，設置名稱、規則ID字段和覆蓋字段，如下圖所示。

將符號系統轉換為制圖表達設置

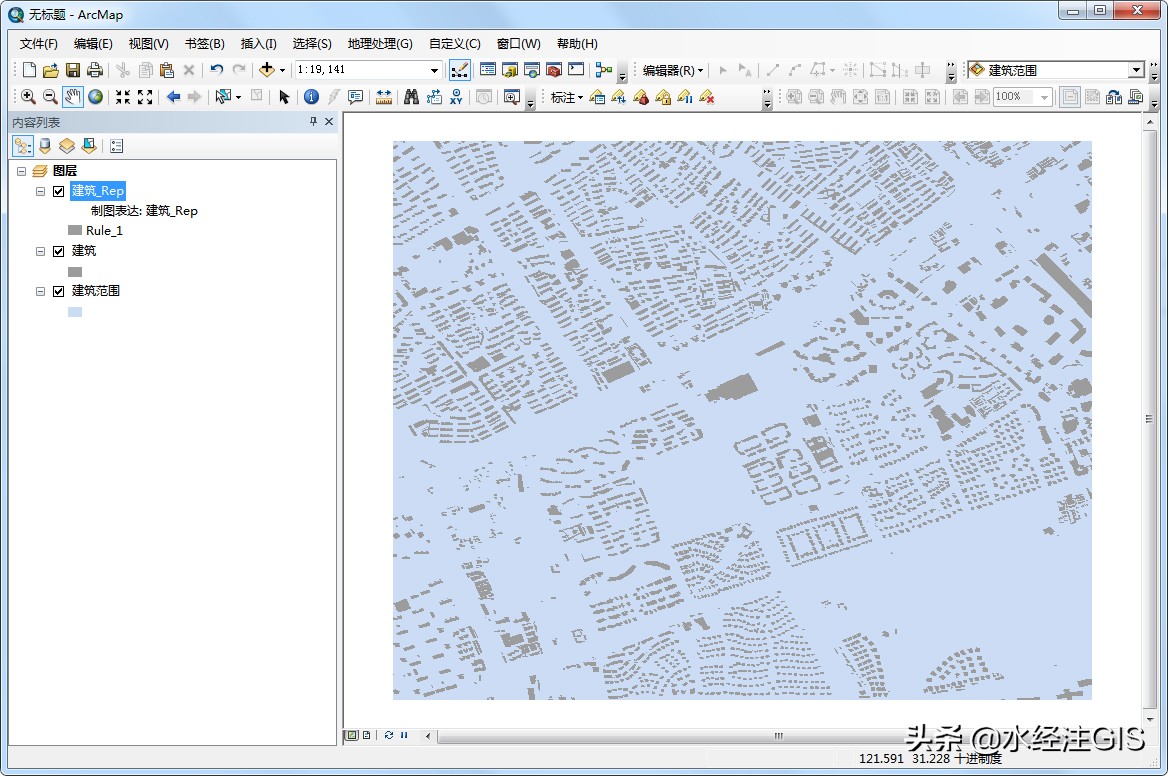

點擊轉換完成制圖表達的轉換，轉換的制圖表達如下圖所示。

轉換的制圖表達

打開制圖表達圖層屬性，選擇符號系統選項卡，點擊+號新建一個移動選項，如下圖所示。

新建移動選項

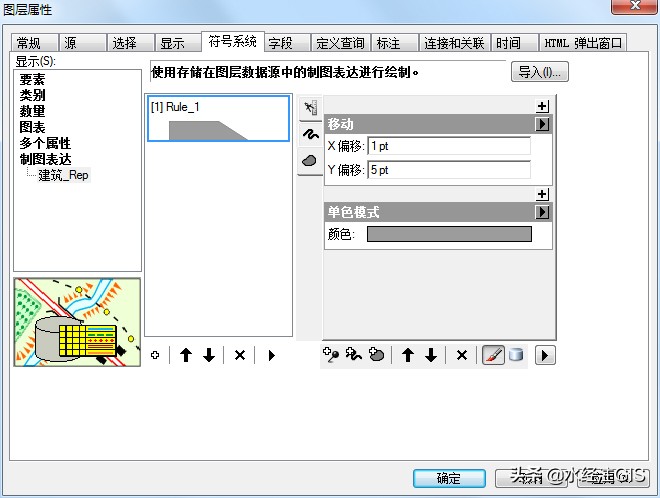

在移動選項內X偏移設置為1pt，Y偏移設置為5pt，如下圖所示。

設置XY偏移

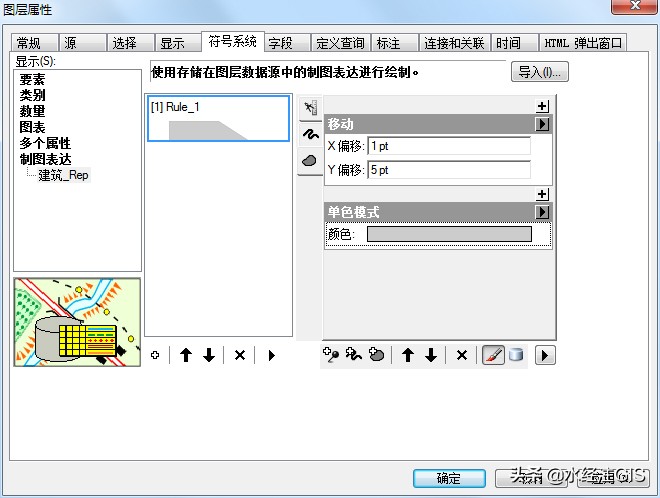

在下面單色模式選項內修改顏色為比較淡一點的灰色，如下圖所示。

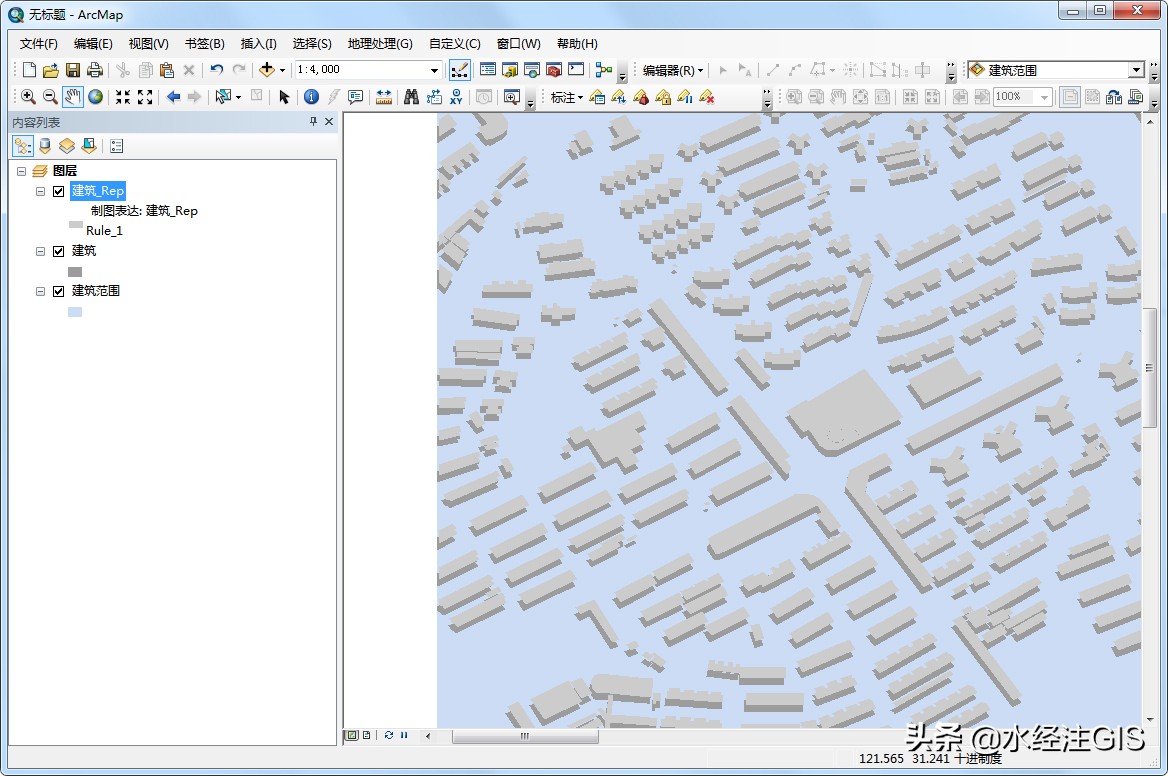

點擊確定完成立體感建筑的制作，如下圖所示。

立體感建筑

5. 結語

以上就是如何使用ArcGIS制作立體感建筑的詳細說明，主要包括了數據來源、新建地理數據庫和制作立體效果等功能，私信回復"立體感建筑"獲取練習數據。

本教程中所使用的數據為水經微圖中下載的建筑數據，你可以通過私信回復"微圖"即可獲取軟件下載地址。

最后，如果您在工作中遇到與GIS相關的任何難題，請通過留言告訴我們，我們將針對比較有典型性和代表性的問題提供解決方案，從而將我們"為您提供豐富的地圖數據與專業的GIS服務"之宗旨落到實處！
