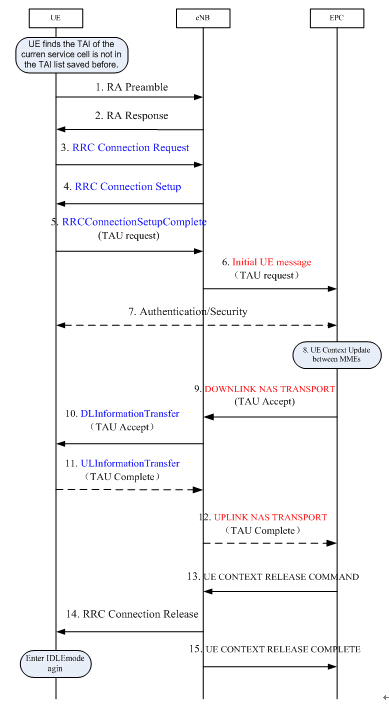

IDLE下發起的不設置"active"標識的正常TAU流程
IDLE下發起的不設置"active"標識的正常TAU流程說明：
N0010 處在RRC_IDLE態的UE監聽廣播中的TAI不在保存的TAU List時，發起隨機接入過程，即MSG1消息；
N0020 eNB檢測到MSG1消息后，向UE發送隨機接入響應消息，即MSG2消息；
N0030 UE收到隨機接入響應后，根據MSG2的TA調整上行發送時機，向eNB發送RRCConnectionRequest消息；
N0040 eNB向UE發送RRCConnectionSetup消息，包含建立SRB1承載信息和無線資源配置信息；
N0050 UE完成SRB1承載和無線資源配置，向eNB發送RRCConnectionSetupComplete消息，包含NAS層TAU request信息；
N0060 eNB選擇MME，向MME發送INITIAL UE MESSAGE消息，包含NAS層TAU request消息；
N0070 MME向eNB發送Downlink NAS Transport消息，包含NAS層TAU Accept消息；
N0080 eNB接收到Downlink NAS Transport消息，向UE發送DL information
transfer消息，包含NAS層TAU Accept消息；
N0090 在TAU過程中，如果分配了GUTI，UE才會向eNB發送ULInformationTransfer，包含NAS層TAU Complete消息；
N0100
eNB向MME發送Uplink NAS Transport消息，包含NAS層TAU Complete消息；
N0110
TAU過程完成釋放鏈路，MME向Enb發送UE CONTEXT RELEASE COMMAND消息指示eNB釋放UE上下文；
N0120
eNB向UE發送RRC Connection Release消息，指示UE釋放RRC鏈路；并向MME發送UE CONTEXT RELEASE COMPLETE消息進行響應。

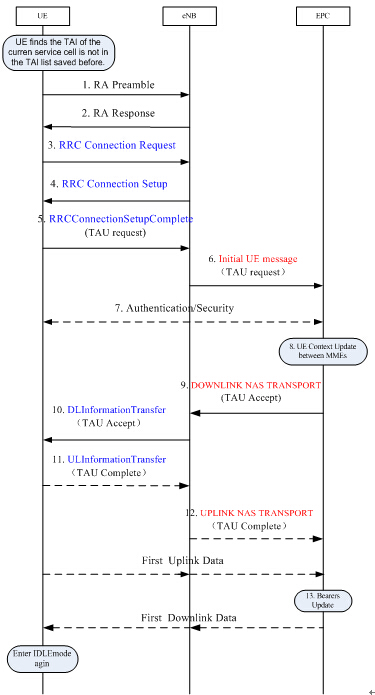

IDLE下發起的設置"active"標識的正常TAU流程：
IDLE下發起的設置"active"標識的正常TAU流程說明：
N0010~N0100 同IDLE下發起的不設置"active"標識的正常TAU流程；
N0110 UE向EPC發送上行數據；
N0120
EPC進行下行承載數據發送地址更新。
N0130
EPC向UE發送下行數據。

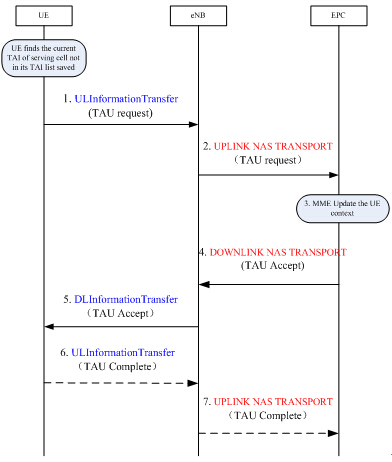

Connected態TAU過程
CONNECTED態TAU過程說明：
N0010
處在RRC_CONNECTED態的UE進行Detach過程，向eNB發送ULInformationTransfer消息，包含NAS層Tau request信息；
N0020
eNB向MME發送上行直傳UPLINK NAS TRANSPORT消息，包含NAS層Tau request信息；
N0030
MME向基站發送下行直傳DOWNLINK NAS TRANSPORT消息，包含NAS層Tau accept消息；
N0040
eNB向UE發送DLInformationTransfer消息，包含NAS層Tau accept消息；
N0050
UE向eNB發送ULInformationTransfer消息，包含NAS層Tau complete信息；
N0060
eNB向MME發送上行直傳UPLINK NAS TRANSPORT消息，包含NAS層Tau complete信息。
