PC工作站在無線通信系統DWCS中的應用

分布式無線通信系統(Distributed Wireless Communication System,縮寫為DWCS)采用分布式天線、分布式處理控制、聯合信號處理等技術，提高了系統頻譜效率和功率效率，增強了系統靈活性和擴展性。

DWCS中采用了網絡無線電(network radio)的設計思想。網絡無線電是通用處理器單元通過光纖互連，構成高性能的計算集群，完成系統信號處理及控制功能，與軟件無線電類似，其結構靈活，具有很強的系統擴展性，并具有更快的計算速率、可支持更高的網絡吞吐量。

軟件無線電系統中的通用處理器通常是DSP/FPGA等專用器件，本文所設計的軟基站系統中則采用了PC機工作站作為信號處理單元。表1詳細比較DSP/FPGA和PC工作站的優缺點。

表1 DSP與PC工作站性能比較

本文結構如下：首先將介紹軟基站的系統結構，以及所需要的軟硬件;其次重點探討軟基站設計及實現中所面臨的難點問題，包括：網絡吞吐量、子模塊運行速率以及系統運行速率;最后給出實際解決方案和系統實測性能分析。

1.軟基站系統設計

1.1系統框圖

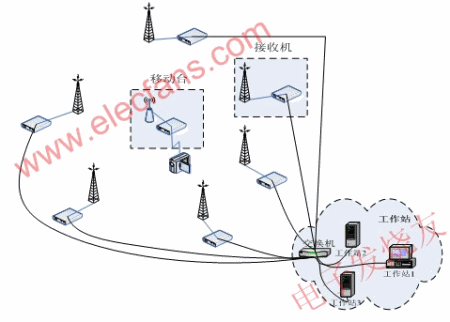

系統整體框架如圖1，為單發六收結構。移動臺由視頻終端和發射機構成，基站端由六臺接收機以及PC工作站集群構成。攝像頭實時采集圖像，經發射機處理后，送至無線信道;基站六路接收機收到信號后，把信號傳至工作站處理，最后在終端輸出顯示。實際上，該系統對業務是透明的，不但可以傳輸視頻，也可以傳輸其他業務數據。

圖1 系統結構圖

1.2計算集群配置

計算集群由兩臺PC機工作站組成，配置基本相同：cup AMD sempron2500+(64位);內存512MB，DDR400;網絡接口適配器100Mbps;網絡交換機100Mbps。

軟件平臺是Redhat 9.0,內核版本2.4.20-8。為了提高信號處理速度，有些信號處理模塊采用intel的SSE和SSE2指令集優化，須用高版本編譯器，本系統使用的gcc3.3.1。

2 關鍵問題分析及性能測試

2.1 A/D吞吐量瓶頸

射頻信號經過A/D采樣之后的數據量非常龐大，例如采用8bit，50MHz A/D，采樣之后輸出數據率達400Mbps;如果同時處理六路接收信號，則最高速率將達到400Mbps×6=2.4Gbps，現有網絡中很難支持如此高的數據傳輸。

本系統設計中在A/D采樣數據發送給PC之前，首先把數據率降下來。因此，為每一路接收天線配備接收機，用于對A/D采樣之后的信號預處理，把射頻信號轉化成基帶信號，以降低數據率。接收機基于FPGA實現，其功能包括：數字下變頻、幀同步、AGC、AFC等。

接收機的引入，把接收信號分兩級處理，解決了A/D吞吐量瓶頸。8bit，50MHzA/D采樣數據速率是400Mbps，通過接收機，轉變成基帶信號速率降至3.25MB/s. 六路信號總速率最高到19.50MB/s,能夠在現有的網絡條件中傳輸。

圖2是信號處理模塊的邏輯圖，接收機首先對信號預處理，做A/D采樣、下變頻、幀同步;而信號處理的其他模塊在計算集群PC工作站中完成。
