基于GPRS無線通信技術的電力自動抄表系統

前言

解決當前我國電力抄表領域存在的估抄、漏抄、錯抄以及抄表不及時等現象,將電表數據的采集由傳統的人工抄表轉變?yōu)樽詣映�表是我國電力行業亟待解決的重大難題。

自動抄表系統目前主要采用有線通信技術和電力線載波通信技術。有線通信技術作為傳統方法,系統的穩定性很好,但鋪線工程量大,容易被人為損壞,而且如果居民樓建成后,再在墻壁表面拉線,居民難以接受。電力線載波抄表在國內也始終沒有得到大范圍應用,其主要原因是國內電力線路本身所帶的大量諧波干擾問題沒有得到很好解決,在數據傳送過程中,經常出現錯碼、丟碼的情況,使數據出現較大誤差。隨著無線通信技術、網絡技術的迅猛發展，同時伴隨著數字化程度的提高，無線遠程控制及無線遠程抄表已經成為未來電力管理的必然選擇。

GPRS通信技術簡介

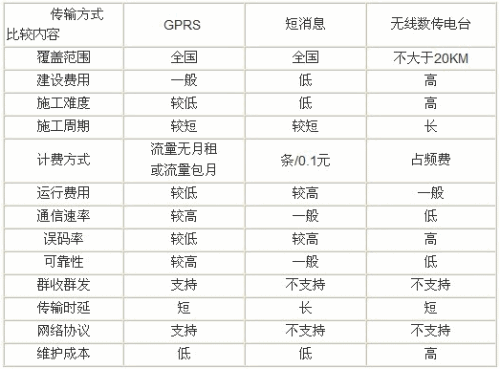

通用分組無線業務GPRS是在現有GSM系統上發展出來的一種新無線數據傳數業務，目的是給移動用戶提供高速無線IP或X.25服務。在此信道上提供TCP/IP連接，可以用于INTERNET連接、數據傳輸?shù)葢�用。GPRS與其他無線方式的應用比較如下：

GPRS理論帶寬可達

171.2Kbit/s，實際應用帶寬大約在40～100Kbit/s，GPRS采用分組交換技術，每個用戶可同時占用多個無線信道，同一無線信道又可以由多個用戶共享，資源被有效的利用。GPRS允許用戶在端到端分組轉移模式下發送和接收數據，而不需要利用電路交換模式的網絡資源。GPRS永遠在線，按流量計費，從而提供了一種高效、低成本的無線分組數據業務。特別適用于間斷的、突發性的和頻繁的、點多分散、中小流量的數據傳輸，也適用于偶爾的大數據量傳輸。

系統設計

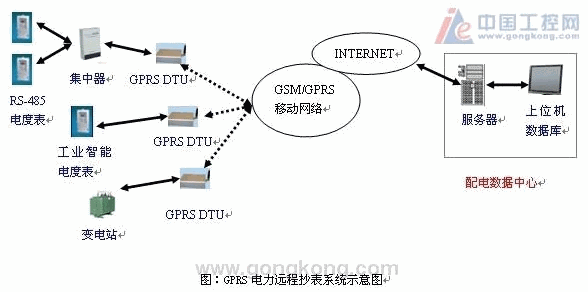

GPRS電力遠程自動抄表系統由電表數據采集部分、GPRS無線數據傳輸終端（DTU）、電力局的配電數據中心三大塊組成，電表數據通過中國移動的GPRS/GSM網絡進行傳輸。居民小區的所有電表首先連接到電表集中器，居民用戶的用電數據由復費率電表通過串口傳到電表集中器，電表集中器通過串口與GPRS透明數據傳輸終端（DTU）連接，電表數據經過協議封裝后發送到中國移動的GPRS數據網絡，通過GPRS數據網絡和INTERNET公網將數據傳送至配電數據中心，實現電表數據和數據中心系統的實時在線連接。

在網絡上兩臺主機要實現直接通訊

(不通過中轉)必要條件是：至少有臺主機IP地址具有固定性和唯一性。安裝普通SIM卡的GPRS通訊模塊的IP地址是隨機的，同時考慮到大部分用戶的上位機IP地址也是隨機的，所以系統通過具有固定IP地址的網絡代理服務器來負責網絡數據鏈路建立和數據收發的透明中轉，完成系統通訊的基礎條件。網絡代理服務器可采用ADSL、LAN等INTNERNET公網連接。上位機建立在局域網內，增加系統的安全性。

啟動GPRS數據傳輸終端后，它會根據預先設定在其內部的IP地址或域名來主動訪問網絡代理服務器，通過代理服務器和監控中心建立TCP/IP，當主站要向某個監控終端提出數據請求時，它會根據IP地址和ID號來找到的終端，將命令下發到該終端，終端響應后通過GRPS數據傳輸終端把數據網絡代理服務器端口，通過端口映射轉發到監控中心主站，完成系統的一次通訊過程。

現今，由于移動公司可以通過為客戶開通特定的APN和發行特殊的SIM卡，使得用這張SIM卡獲得的動態IP地址每一次都不變。也就是說可以做到SIM卡和IP地址綁定，同時監控中心主站也可以通過專線方式直接接入GPRS移站，并獲得一個固定的IP地址，這樣，GPRS無線數據終端無需路由到Internet網絡，采用這種方式組成點對多點網絡具有實時性好、安全性高的特點，但相對系統通過Internet(CMNET)，用戶的實現成本費用相對較高。

系統功能

系統功能主要由系統設置、數據采集、資料錄入、用量查詢、用電監控、異常分析、報表生成、系統維護、計費業務、自動報警n個部分組成。

1、系統設置：系統設置主要進行系統網絡的建立和初始參數設置，包括集中器設置，包括設置抄表日，凍結表的時間等。

2、數據采集：數據采集主要進行廣播抄表點抄單表、全抄電表、抄凍結數據、零點抄表和實時點抄。

3、資料錄入：資料錄入主要進行用戶、表信息錄入、集中器資料錄入。

4、系統維護：系統維護主要進行事務日志年、月、日查詢、系統通訊和定時操作的設置、系統操作員密碼和權限的管理、數據安全備份維護。

5、用量查詢：用量查詢主要進行日用量日月、年查詢，月用量月、年查詢，年用量年查詢、凍結數據查詢分析。具體的查詢時間可由查詢的時間來調整確定。

6、用電監控：用電監控主要是實時監控電表狀態，控制用戶的上、斷電操，檢測GPRS集中器和GPRS網絡運行情況。

7、報表生成：報表生成主要是生成日、月年用量報表和報表預覽打印。

8、自動報警：開箱告警；停電告警；逆相告警；超溫告警；過壓告警；過流告警；過載告警；傾斜或移動報警等其他功能。
