助力TD快速建網，大唐移動基于Iur-g+接口的2G/3G融合方案

在3G網絡循序漸進的建設過程中，需要經過2G/3G網絡互操作、網絡優化直至最終的網絡融合階段，實現2G/3G的平滑過渡。現階段運營商和大多設備廠商都已在網絡互操作和網絡優化方面取得了很多成績，積累了大量經驗，并向網絡融合的新階段邁進。網絡融合解決的是組網結構優化的問題，使運營商立足2G網絡龐大的用戶優勢以及較完善的網絡覆蓋，快速擴大3G網絡用戶規模，提升3G用戶體驗。同時，利用3G網絡的帶寬優勢，更加靈活地部署豐富的數據業務。另一方面，網絡的融合能夠根本性地解決現網互操作中異系統切換時延過長、成功率低等問題。

中國移動2G/3G網絡融合的最終目標是使2G/3G的系統間切換成功率達到GSM900/DCS1800的組網水平，實現融合的基于IP的核心網、無線接入網和雙模終端。核心網的融合和雙模終端已經可以實現，目前運營商和業內廠商關注的焦點是無線接入網的融合，特別是2G的BSC和3G的RNC的硬件、軟件融合問題。

硬件融合方面，大唐移動早在2009年初就聯手聯合上海貝爾，利用各自的技術和設備優勢，開始研究實現基于統一平臺架構的BSC/RNC硬件共機框融合。，目前方案已通過中國移動研究院的驗證測試。在軟件融合上，大唐移動推出基于Iur-g+接口（控制面）和創新型Iur-g接口（用戶面）的方案。在兩方案標準制定過程中，大唐移動緊隨中國移動集團和研究院的需求，積極配合并推動其標準化進程。此課題在大唐移動公司內部得到高度重視，形成從系標、研發到市場的專門團隊，積極參加標準制定研討，提出過多項標準補充方案，并嚴格校對標準實現代碼。目前，大唐移動已經率先在RNC產品上支持Iur-g+接口方案的所有特性，并于2009年10月通過了移動研究院安排的異廠商互通測試，成為業內第一個完成Iur-g+異廠商設備互通測試的TD廠商。

一、Iur-g+方案原理

標準的Iur-g接口最早在3GPP R5中提出，旨在加強RNC與BSC之間的連通性。Iur-g+接口方案是指對標準的3GPP協議的擴充，此種技術主要是定義了新的RNC和BSC之間的交互流程，對控制面消息進行了擴充。下圖是Iur-g+接口在網絡中的位置示意圖。

圖1 Iur-g+接口在網絡中的位置

Iur-g+接口方案的目的是較大程度地減小TD到GSM系統的異系統切換時延。兩系統之間傳統的切換流程主要包含了兩部分，首先是RNC和BSC必須經過核心網的切換準備過程。，此過程一般要耗費500ms左右，約占整個切換過程的1/2。只有在此過程結束后，SRNC才向UE發送Handover From Utran Command, 切換的第二部分，空口的切換執行流程才可以開始。因此如果有一種機制能夠減小這段經過核心網的準備時間，將能顯著地減小TD到GSM系統的切換時延，并且降低由此段過程引起的切換失敗率。

Iur-g+方案正是針對以上原理，新增了經過Iur-g+接口的切換資源預留過程（耗時不超過10ms），如圖2中C過程所示。RNC為此UE申請Iur-g+接口的SCCP鏈路，并向BSC發送ENHANCED RELOCATION RESOURCE REQUEST請求，請求為本UE預留資源，由RNC與BSC直接交互，提前完成原本需要核心網轉發的資源預留過程。在此預留過程之后，SRNC即可發送Handover From Utran Command命令給終端，空口的切換執行過程（圖2中B過程）即可開始。同時，SRNC向核心網發送切換請求消息，執行與傳統切換流程類似的通過核心網的切換準備過程（圖2中A過程），但此時BSC側可用的無線資源已被預留。這樣，原本順序執行的核心網的切換準備過程（A過程）和空口執行過程（B過程）可以并行完成，大大節省了整個切換的時長。

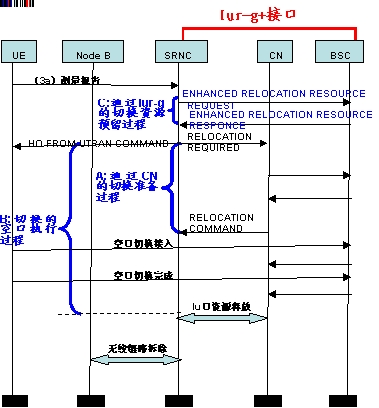

圖2 Iur-g+方案從TD 到GSM系統間切換信令流程

同時，此方案支持3GPP標準Iur-g接口，進行2G和3G之間的負荷信息傳遞，以提升切換成功概率。切換之前，在Iur-g接口上，RNC發起公共測量過程，獲得GSM的CELL負載信息，并通過信息交換流程，獲得GSM的CELL能力信息（Capacity），按照Capacity*（1-load），作為GSM小區的空閑水平，并結合UE上報的RSSI信號強度，選擇最佳的GSM小區進行切換。

后續在Iur-g+基礎之上的創新型Iur-g方案則是在控制面消息擴充的基礎之上，又增加了用戶面過程，通過創新型Iur-g接口傳輸語音流。

二、Iur-g+方案的優勢分析

1． 明顯減少切換時延和切換失敗率

從技術本身對2G/3G系統間切換的效果來看，Iur-g+接口方案能夠減少TD到GSM系統間切換時延值至少300ms，實驗室測試的結果最高能達到500ms以上，平均相當于整個切換時延的30%以上，效果相當顯著，相應的系統間切換成功率也會有良好的提升效果。而創新型Iur-g接口方案雖然將用戶面的信息也由Iur-g接口承載，但整個系統間切換過程理論上講只會在Iur-g+方案基礎上縮短100ms。

在切換成功率方面，傳統的從TD到GSM系統的切換過程中，其中切換準備階段常因BSC側資源準備不足而造成掉話。而Iur-g+方案增加了BSC側無線資源的提前預留過程，使RNC和BSC針對切換資源直接進行交流和反饋，從而避免了這個切換失敗因素，提高了切換成功率；另一方面，由于Iur-g接口傳遞的2G小區能力和負荷信息可以有效地使RNC在切換判決過程中進行負荷均衡，選擇最優的小區進行切換，從而避免了由于負荷過載等原因?qū)е碌那袚Q失敗。

2． 研發周期短、難度低

從研發實現的難易程度上看，Iur-g+方案的技術實現本身思路巧妙，只在控制面對標準Iur-g接口進行修改，不涉及用戶面，整個系統間切換的流程改動不是很多，因此研發的成本和周期并不是很大。而相比創新型Iur-g接口方案，其用戶話音也要由Iur-g接口來承載，因此由于BSC與RNC支持的CODEC不同，在通過Iur-g承載用戶面時需要引入TC的功能，無論在BSC側還是RNC都極其復雜，并且需要終端GSM模式支持AMR格式。

3． 設備實現相對簡單，兼容性強

從設備可實現的難易程度上看，Iur-g+方案僅需要軟件升級，在硬件上RNC側利用大唐移動RNC產品TDR3000上已有的IP接口板即可提供與2G BSC的IP化物理連接接口，并且對終端和核心網均無影響，實現簡單，從而也提高了此方案與不同廠商設備間的兼容性。

三、室內測試情況

大唐移動在進行了Iur-g+方案的研發后，于2009年10月在中國移動研究院順利與2G廠商進行了實驗室功能性測試，成為業內首個行通過Iur-g+ 異廠商間互聯互通測試的3G廠商。測試結果表明大唐移動RNC產品能夠支持中國移動Iur-g+標準的各項功能要求，達到明顯縮短TD/GSM切換時延的目的，主要包括如下一些測試結論：

1． 符合Iur-g標準協議流程：

消息流程及定義符合規范，TD-SCDMA RNC與GSM BSC設備鄰區負荷信息同步正確。包括信息交互流程、公共測量流程、系統間切換正常、異常流程，并且支持不同廠家間IOT測試。

2． 切換時延明顯縮短：

對比Iur-g+切換流程與傳統切換方案的切換時延縮短情況，可以看到新方案明顯縮短時延。測試中的三款終端切換時延分別減少了396 ms、430 ms、530 ms，平均縮短系統間切換時延37.2%

3． 基于Iur-g+接口的負荷均衡：

負荷均衡過程能夠使用Iur-g+接口之間傳遞的負荷信息，選擇切換到最優的目標小區。RRM算法能避免由于目標小區負荷過載導致的切換失敗。

根據測試記錄，基于Iur-g+的切換比傳統切換的時延減少300～500~500ms以上，具體數據如下：

圖3 各終端芯片切換時延縮短比較

大唐移動作為業內首個進行異廠商互通測試的TD廠商，上述實驗室測試的結果和經驗為后續與其他異廠商的對接測試以及外場測試打下了良好基礎。目前與華為等其他廠商的兼容測試也已在中國移動的組織下基本完成�，F(xiàn)網的外場測試將于近期在中國移動的統一安排下展開，大唐移動將繼續全力配合中國移動的測試需求。

四、結論

綜上所述，大唐移動在2G/3G軟件融合的Iur-g+接口方案對提升系統性能效果明顯，且實現簡單，兼容性強，穩定性好，可以說是現階段提升TD/GSM系統間網絡性能的最優方案。
大唐移動將全力支持中國移動的“2G/3G網絡融合”課題，在技術和實現上積極探索和創新，為用戶提供高品質網絡，助力TD-SCDMA產業在中國的迅猛發展。
