中國移動與中國鐵通網絡融合策略研究

中國鐵通并入中國移動，意味著移動打破了最后一道政策屏障，正式進入全業務運營時代。中國移動在移動網建設和運營管理方面積累了大量的經驗，培養了大批專業人才；但在固定接入方面，經驗不足，需要投入更多精力。鐵通攜帶已發展的客戶和碼號、網絡資源，整體并入中國移動，給移動帶來新的課題，即如何在保護既有資產的基礎上，充分發揮移動和鐵通各自優勢，實現網絡融合，為原移動和鐵通用戶提供統一的、融合的全業務產品和高品質差異化服務。

融合驅動力

中國移動經過多年的經營，積累了一定的基礎資源。但其基礎網絡資源主要以承載移動基站為目的，少量固定寬帶和專線接入資源也以滿足自身網絡需求為主，固定語音從核心網到接入網資源空白。因此雖然移動全業務運營已經沒有政策障礙，但其并不能馬上開展全業務服務。競爭市場環境瞬息萬變，競爭對手態勢逼人，移動需要馬上進行全業務的市場攻略，搶占高端客戶，在未建成自己的全業務網絡之前，需要充分利用鐵通固網資源支撐市場。

從國家宏觀調控的角度看，中國鐵通的網絡資源，也是大量國有資產投資形成的，需要對這部分投資進行保護。從客戶的角度出發，無論是原移動用戶還是鐵通用戶，合并之后都是中國移動的用戶，需要有同樣的網絡體驗，才不至于對移動品牌形成負面影響。因此，移動與鐵通的網絡融合迫在眉睫。

網絡現狀

1.移動網絡現狀

核心網：中國移動建設了規模龐大、技術先進的核心網，并且已經全部升級至軟交換網絡。核心網以滿足移動話音和移動數據業務為主，核心網結構示意圖如圖1。

城域網：中國移動城域網主要滿足內部網絡需求，僅在少數地區建有小規模的面向公眾的城域網。技術上采用IPOverFiber的承載網＋MSTP技術的傳送網。IP城域網上主要向集團客戶提供三類業務：互聯網接入業務（Internet）、企業虛擬專網（VPN）和信息化承載應用業務（如企業GPRS接入、集團短信、企業信息機等）。

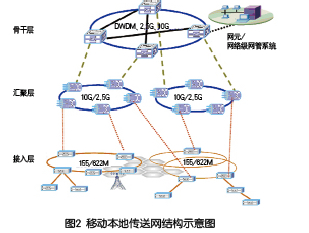

傳送網：根據本地網規模大小，移動本地傳送網建成核心、匯聚、接入三層結構或核心/匯聚、接入兩層結構。部分地市城域網都已建成核心層、匯聚層（市到縣及部分城區）城域波分系統。核心匯聚層SDH系統主要采用10Gbit/s或2.5Gbit/s環網結構；接入層SDH主要采用622Mbit/s和155Mbit/s設備組網，直接下掛在匯聚層設備上。移動本地傳送網結構示意圖如圖2。

接入網：移動依附基站接入傳輸網，以基站為基點，將本地傳送網向下延伸，在小范圍內建成少量固定寬帶接入資源，主要用以承載移動集團客戶、移動營業廳。

2．鐵通網絡現狀

核心網：鐵通公司經過多年的基礎網絡建設，PSTN網絡形成了一定的規模。鐵通網絡以鐵路傳輸網為依托，覆蓋全國500多個大中城市，除承載鐵路專網通信外，還能向公眾提供固定語音和固定寬帶接入服務，并且逐步擺脫鐵路專網的布局，網絡結構更加適應面向公眾提供服務。

城域網：鐵通城域網IP網采用層次化結構，整個網絡分為骨干層、匯聚層和接入層。骨干層采用核心路由器上行與CRNET骨干網節點設備相連，實現城域網業務的快速轉發；匯聚層采用核心路由交換機，實現城域網內業務的聚合/分發；接入層采用二層交換機。

接入網：鐵通接入網主要接入業務有固定語音和固定寬帶業務。語音主要通過AG和PBX為用戶提供服務，寬帶以XDLS和LAN交換機接入方式為主。通過綜合布線系統，利用光纖、五類線等方式覆蓋小區、大樓，為用戶提供語音POTS口和10/100M寬帶業務接口。

網絡融合整體策略

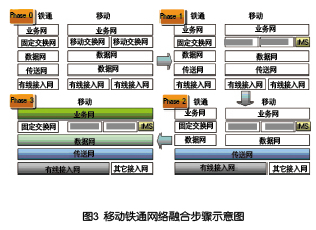

移動與鐵通的網絡融合，涉及到業務網、核心網、數據網、傳送網、接入網和IT支撐系統等各個層面。結合移動與鐵通的網絡現狀，網絡融合可分為三大步（圖3）。

步驟一：IT支撐系統、網管和核心網的融合。

中國移動作為國際化的一流通信企業，始終關注支撐系統的建設，使得其在網絡管理能力方面處于領先地位。IT支撐系統如同整個網絡的神經系統，能夠?qū)崿F(xiàn)前端到后臺的連接和網絡資源的整體調度，因此IT系統的優先融合將使得融合工作更加有序，降低融合風險和融合成本。通過遷移原鐵通固定語音和寬帶用戶數據至移動統一認證、計費中心，實現用戶的統一認證與計費，可加后綴區分原鐵通與移動用戶，使舊的鐵通網絡設備納入統一的移動綜合網管，通過同一平臺實現資源統一調度管理。

核心網融合則是從根本上解決移動長期以來沒有固定話音業務的短板。根據移動全業務發展思路，利用CM-IMS實現固定話音接入及業務控制，提供多媒體類、融合類通信業務能力，因此應考慮建設CM-IMS網絡，為全業務運營提供網絡支撐。

步驟二：接入網和傳送網的融合。

傳送網用以提供客戶到業務單元之間的傳輸通道，傳送網的成功融合，將有利于原有客戶的網絡遷移和業務割接。傳送網的融合先從骨干/匯聚層開始，若鐵通傳輸設備制式與移動傳輸設備制式相同，則將鐵通傳輸設備納入移動網管系統實現統一管理。若設備制式不相同，初期可將鐵通網管系統納入移動綜合網管系統實現網絡資源的間接管理，后期則將鐵通傳送網節點納入移動現有傳送網中統一組網，通過新建傳輸系統實現匯聚電路流向的靈活配置。

在傳送網的融合過程中，保持原鐵通城域網接入層結構不變，以業務接入點為節點，通過改變接入點上行電路流向，將該接入點向下的接入網整體遷移至移動IP城域網或核心網，實現接入網的整體遷移。具體遷移步驟后面將詳細論述。

步驟三：數據網的融合。

由于鐵通數據網設備普遍存在設備陳舊的問題，設備性能無法滿足下一代城域網的發展需求。而移動城域網容量小，將迎來一波建設高潮，建成全新的IP城域網。因此可直接取消原鐵通城域網核心層，原有核心網設備可視情況利用為BRAS或者SR。鐵通原有匯聚層將視為移動既有業務點，通過改變上行通道整體遷移至移動IP城域網業務控制接入層下。

由于移動和鐵通的網絡融合是一個全程全網的整合過程，以上步驟并非完全獨立，而是在某一階段的重點工作或主體工作量。

接入網融合策略

移動將在基站傳送網基礎上，利用基站接入光纜和傳輸系統向下延伸，并逐步部署以GPON為主的PON網絡，建設自己的全業務接入網。由于接入網資源是需要長期積累，不可能一朝一夕建成，加上移動接入網目標客戶將以

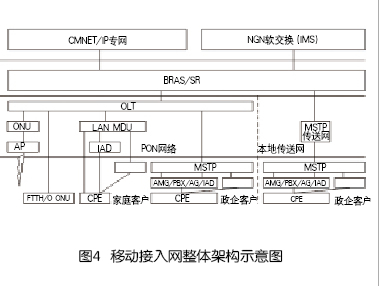

高端客戶和價值較高客戶為主，不是普遍覆蓋的網絡，因此在較長一段時間內，將出現MSTP/PTN和GPON并重的格局，網絡架構示意圖如圖4所示。

接入技術：在移動PON網絡已經覆蓋的區域，接入網將主要以GPON為主。在PON網絡暫未部署的區域，將以移動基站為業務接入點，將基站接入光纜向下延伸，在不影響基站整體組網的基礎上，通過MSTP支路接入客戶。對于重要客戶，可采用MSTP環。

語音業務承載方案：對于大中型企業客戶，將主要通過AMG、IPPBX等接入設備為用戶提供IP語音；對中小型客戶和一般家庭客戶，通過IAD提供IP語音；對高端家庭客戶將直接以FTTH形式通過內置IAD的ONU設備提供語音服務。

數據業務承載方案：對企業客戶和網吧等內部終端設備較多的用戶，將通過LAN交換機組建用戶內部網絡，通過GPON或MSTP提供上行通道；對一般家庭客戶通過PON以FTTB形式提供以太網口；對高端家庭客戶將以FTTH形式直接由ONU提供寬帶業務。

1.融合初期

融合初期，移動核心網尚不具備固定語音業務的承載能力，網絡融合重點應是解決業務提供能力問題。為已經爭取到的客戶提供移動語音、移動數據、固定語音和固定寬帶等綜合接入服務。移動需充分利用鐵通既有資源，解決新增用戶接入需求。

新增用戶在鐵通接入網覆蓋范圍內：應充分利用鐵通網絡存量為用戶提供接入服務，若網絡容量不足，則需擴容板卡或新增設備。此階段為網絡過渡階段，擴容容量應嚴格按照用戶需求，不應預留過多容量，嚴格控制擴容規模。

新增用戶不在鐵通接入網覆蓋范圍內：則移動應新建接入網，固定語音通過PBX解決，上行通過移動與鐵通建設的互聯傳輸系統轉接至鐵通PSTN網絡；寬帶業務則直接通過移動CMNET或IP專網進行承載。

2.融合中期

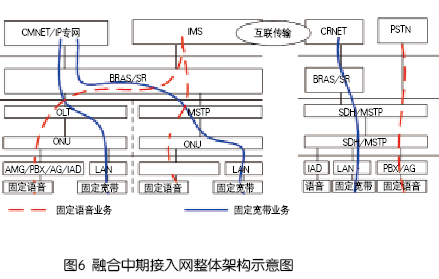

融合中期，重點解決的應是高速增長的接入業務導致網絡容量不足的問題。移動應通過建設融合的CM-IMS核心網，并對城域網進行擴容，提供更多的固定語音和寬帶通信能力。該階段應考慮大部分新增用戶均承載到移動新建的IMS系統和IP數據網中。

新增用戶在鐵通接入網覆蓋范圍內：若鐵通接入網資源尚有余量，通過擴容板卡即可滿足新增用戶的接入需求，則可仍利用鐵通網絡存量為用戶提供接入服務；若需通過新增設備才能滿足用戶需求，則應新增IAD，以IAD為主要接入方式，解決新增固定語音需求，新增LAN交換機解決寬帶接入需求。

新增用戶不在鐵通接入網覆蓋范圍內：移動應新建接入網，通過AMG/IPPBX/AG/IAD等形式解決用戶語音需求，通過GPONONU、LAN等形式解決用戶寬帶需求；新增語音通過移動IMS承載。

3.融合后期

融合后期，移動核心網、IP數據網已具備全業務運營能力，網絡容量也足以滿足鐵通用戶轉網，應根據鐵通接入網網絡質量情況，對原鐵通接入網實行整改轉型，推進“光進銅退”，通過PON網絡將光纖接入網向用戶側推進，為用戶提供更好的接入服務。在轉型的同時，通過傳送網電路流向調整，將用戶全部轉接至移動核心網。接入網根據用戶類型新建新的AMG/IPPBX/AG/IAD設備承載固定語音，新建LAN或直接利用GPON承載固定寬帶業務。（作者系江蘇省郵電規劃設計院通信信息技術研究院?jiǎn)T工）
