TD-SCDMA系統終端HSDPA射頻一致性測試分析

摘要

3GPP Rel5版本引入的HSDPA技術，對TD-SCDMA終端的射頻性能及基帶處理能力提出了更高的要求，同時也給終端的一致性測試增加了新的內容。本文介紹了TD-SCDMA終端HSDPA射頻一致性測試的基本原理，結合3GPP協議，對TD-SCDMA終端HSDPA射頻一致性測試的目的和方法進行了分析。

1 引言

為了滿足用戶日益增長的對高速分組數據業務的需求，第三代合作組織（3GPP）在Rel5加入了HSDPA技術。HSDPA通過采用AMC和HARQ技術，引入高階調制（16QAM），在快速分組調度的基礎上，使得理論上TD-SCDMA HSDPA下行單載波可以達到2.8Mbit/s的數據傳輸速率，大大提高了下行容量和數據業務速率。

為了讓HSDPA技術能夠成功應用在實際的TD-SCDMA系統中，需要保證終端能正確實現HSDPA的各項功能，這對終端的射頻一致性測試提出了新的要求。為此，3GPP Rel5的TDD終端射頻一致性規范（以下簡稱規范）專門增加了用于測試終端HSDPA各項功能的測試方法和參考配置，為各廠家測試終端的HSDPA性能給出了指導和參考。

本文首先介紹終端HSDPA射頻一致性測試的基本原理和基本概念，第二部分則結合協議分析了HSDPA各個測試用例的測試目的和測試方法，最后在產業化方面，介紹了星河亮點通信軟件有限公司推出的測試儀表SP6010為了支持HSDPA射頻一致性測試做的工作。

2  TD終端HSDPA射頻一致性測試概述

終端的HSDPA射頻一致性測試，是由系統模擬器（SS）提供HSDPA網絡側的環境，由衰落信道仿真器（FS）模擬多徑衰落環境，由加性白高斯噪聲發生器(AWGN Generator)模擬背景噪聲。SS通過模擬基站、RNC和核心網的基本功能，按照協議規定的信令流程把終端帶到合適的狀態，在通信過程中對終端的反饋進行記錄，分析和評估。

HSDPA射頻測試關注的是具備了HSDPA能力的終端在與網絡進行通信的過程中，終端射頻發射、射頻接收以及基帶信號處理的性能是否達到了規范中的最小要求。規范的第9章給出了針對具備HSDPA能力終端的射頻測試規范，主要關注終端的三種能力：

（1）對HS-DSCH的解調能力；

（2）準確上報信道質量的能力；

（3）正確檢測HS-SCCH中關于HS-DSCH的下行控制信息的能力。

3  TD終端HSDPA射頻一致性測試分析

3.1  參考信道下的HS-DSCH吞吐量測試

此測試為了評估終端對HS-DSCH信道的解調性能。主要針對終端在多碼道復合傳輸下的接收和IR-HARQ合并處理功能的性能是衡量HSDPA終端整體性能的重要指標。為了充分降低網絡側的影響，假設HS-SCCH的發射功率足夠大，使得出現DTX的概率非常低。

參考信道下的HS-DSCH吞吐量測試用到了信息比特吞吐量(R)，該指標定義為在一定測試時間內，終端成功接收到的信息比特總數除以測試時間，其單位為千比特每秒。由于HSDPA的上下行非對稱性，無法在上行鏈路將數據全部環回進行誤碼率或誤塊率分析，能夠被環回的數據只有ACK/NACK。為了得到吞吐量，SS需要記錄每個下行發送塊的大小，并統計終端在HS-SICH上發送的對應每個發送塊的反饋情況，通過式(1)計算吞吐量。

(1)

其中，

T表示測試時間，以秒為單位，M表示整個測試過程中SS發送的下行數據塊數量，Nn和分別表示第n個數據塊包含的信息比特?cái)?shù)以及終端對該數據塊的反饋信息。是統計信息轉化函數。

（1）固定參考信道下的HS-DSCH吞吐量測試

此測試下，網絡側不開啟AMC功能，而采用固定的調制編碼方式和傳輸塊大小，只考慮HARQ對HS-DSCH吞吐量的影響。規范中規定了HARQ處理相關的具體參數，包括最大傳輸次數和冗余及星座版本(RV)。SS依據規范附錄中規定的調制編碼方式和傳輸塊大小發送HS-DSCH，并以事先定義好的處理策略響應終端的ACK/NACK/statDTX反饋，具體的處理策略見表1。SS通過統計測試過程中終端反饋的ACK，NACK以及statDTX數目，就可以由式(1)統計出吞吐量R。規范中給出了各種傳播環境下對吞吐量指標的最小要求，以終端接入能力為1.1Mbit/s，調制方式為16QAM為例，規范給出的最小要求如表2所示。

表1  SS響應ACK/NACK/DTX的行為(固定參考信道)

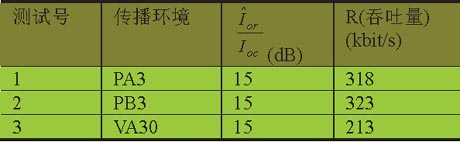

表2  1.1Mbit/s接入等級終端性能要求,16QAM

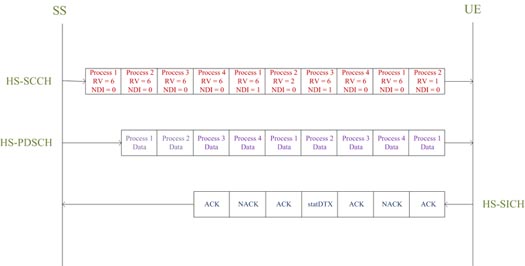

圖1描述了進行固定參考信道下HS-DSCH吞吐量測試時，終端與SS間的HSDPA相關的三條物理信道交互內容。以終端接入能力為1.1Mbit/s，調制方式為16QAM為例，按照規范給出的HARQ參數：進程數為4，冗余版本(RV)序列為{6，2，1，5}。SS通過在HS-SCCH信道上翻轉對應于同一HARQ進程的新數據指示(NDI)來指示終端有無新數據傳輸。新數據指示取值范圍為0和1，因?yàn)槭盏絅ACK而觸發重傳時，SS會保持NDI不變，并應用RV序列中的后一個RV進行重傳。

圖1  參考信道吞吐量測試HSDPA物理信道交互內容圖

從圖1分析可知，終端沒有正確解調出HARQ第二個進程的第一個數據塊，因而通過上行HS-SICH信道反饋NACK，要求重傳；并且終端沒有正確解調出HARQ第四個進程數據塊在HS-SCCH上的控制信息，造成了statDTX。

（2）可變參考信道下的HS-DSCH吞吐量測試

此測試主要測試的是終端AMC的處理能力，SS需要依據終端在HS-SICH信道上反饋的信道質量標識(CQI)報告中的RMF，RTBS字段來設置HS-DSCH發送數據塊的大小和調制編碼方式。為了消除HARQ重傳對吞吐量的影響，規范規定HARQ的最大傳輸次數為1，即不允許重傳，這樣不論終端在HS-SICH上回復ACK，NACK或是statDTX，SS都將忽略該字段的信息，只發送新數據。

與固定參考信道測試中吞吐量的統計方法不同，為了統計可變參考信道的吞吐量，SS必須為每一個發送數據塊保留傳輸塊大小的記錄和相應的終端反饋，當記錄的響應次數達到2000后，依據式(1)計算吞吐量R，規范給出了各種傳播環境下對吞吐量指標的最小要求，以終端接入能力為1.1Mbit/s的情況下，規范給出的最小要求如表3所示。

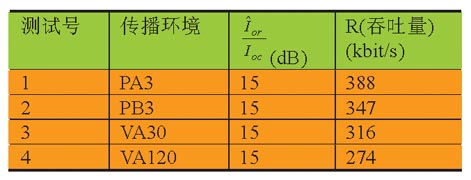

表3  1.1Mbit/s接入等級終端性能要求

SS和終端的HS-SCCH，HS-PDSCH以及HS-SICH的交互內容與固定參考信道的吞吐量測試大致相同，只是下行HS-PDSCH數據塊的大小和調制編碼方式不再是固定的，會根據終端上報的CQI發生改變。

3.2  HS-DSCH信道質量標識報告測試

此測試評估在靜態傳播環境配置下終端上報的CQI報告的準確性。終端上報的CQI報告是基站進行自適應調制編碼的主要依據。CQI報告的準確性將直接影響整個HSDPA通信系統的吞吐量。HS-DSCH的信道質量指示(CQI)報告測試主要針對終端內部進行信道測量的功能單元。CQI報告的準確性包含兩個方面的內容：第一是收斂性，即在傳播環境相對不變時，終端上報的CQI報告應當在較小的范圍內變動，具有足夠小的方差。第二是有效性，即當基站按照終端在CQI報告中推薦的傳輸塊大小(RTBS)發送時，能夠保證一定的鏈路通信質量，具有足夠小的BLER。規范采取兩步走的方式測試準確性的這兩個方面，即僅對CQI報告滿足收斂性要求的終端再進行CQI報告的有效性測試。

（1）CQI報告的收斂性測試

在CQI報告收斂性測試中，SS需要依據在HS-SICH信道上接收到的終端的信道質量標識（CQI）報告來設置HS-DSCH發送傳輸塊的大小和調制編碼方式。SS需要記錄每一個接收到的CQI報告中RTBS的取值，并對終端反饋的ACK，NACK或statDTX進行計數。當SS接收到的CQI報告總數達到2000后，SS對終端在測試過程中所有CQI報告中RTBS的取值進行頻度統計，得出RTBS取值的累積頻度分布，定義累積頻度分布≥50%時，對應的第一個RTBS取值為CQI中值。

規范要求所有CQI報告中，90%的RTBS取值必須在CQI中值左右一定范圍內，依據具體的測試條件不同，該范圍為±2或±3。

（2）CQI報告的有效性測試

只有通過了CQI報告收斂性測試的終端，才能進行CQI報告的有效性測試。與收斂性測試不同，在有效性測試中，SS將不再依據終端CQI報告進行AMC處理，代之以固定的傳輸塊大小在HS-DSCH發送數據，而這個傳輸塊大小對應于CQI報告收斂性測試中得到的CQI中值。有效性測試的指標為BLER，規范要求在SS以CQI中值進行下行傳輸時，BLER不大于0.1。式(2)給出了BLER的計算方法：

(2)

當下行發送的數據塊大小固定時，即，，吞吐量R與BLER間存在對應（3）的關系。

(3)

3.3  HS-SCCH捕獲性能測試

由于HS-DSCH信道為共享信道，其控制信息全由HS-SCCH承載，終端若想正確解調HS-DSCH上的數據，必須正確檢測HS-SCCH。故終端對HS-SCCH的檢測能力是HSDPA的高速下行傳輸?shù)那疤�。�?guī)范通過觀測statDTX的方法來測試HS-SCCH的性能，以事件發生的概率給出對HS-SCCH檢測性能的最小要求。事件定義為當SS通過HS-SCCH指示終端將有屬于它的下行數據被發送，而SS卻在相應的HS-SICH的ACK/NACK字段觀測到一次statDTX。該測試進行時，終端會在下行檢測到4個不同的HS-SCCH，但只有其中的一個HS-SCCH，攜帶有被測終端的身份標識。

測試中，HS-DSCH的調制編碼方式以及HARQ參數與固定參考信道下HS-DSCH吞吐量測試的配置相同。為了保證終端不會由于錯過HS-DPSCH而產生statDTX，規范要求測試過程中SS需要保持足夠高的HS-DPSCH功率。

SS通過統計整個測試過程中在HS-SICH信道上得到的ACK，NACK以及statDTX數目來計算，參見式(4)：

(4)

其中，

規范給出了各種傳播環境下的上限，具體如表4所示。

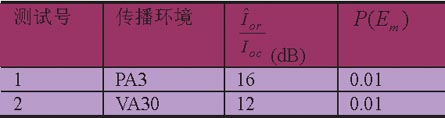

表4  HS-SCCH捕獲的最小測試要求

(1.28Mcps TDD option)

4  結束語

為了讓HSDPA技術成功應用在實際的TD-SCDMA系統中，加快產業化進程，很多儀表廠商都積極進行著支持TD-SCDMA系統終端HSDPA射頻一致性測試儀表的開發，其中北京星河亮點通信軟件有限責任公司的研發團隊已經完成基于3GPP Rel5的協議棧和物理層的開發和實現，公司推出的SP6010 TD-SCDMA終端綜合測試儀只需通過簡單升級即可獲得完美支持規范對HSDPA射頻一致性測試的要求。除此之外，SP6010還將提供眾多的物理層參數和協議棧參數，用戶可以按需靈活配置完成測試。
