一、基站功率的分配
WCDMA系統基站的功率一般是由業務信道（如專用信道DCH）和公共信道共享（如公共導頻信道CPICH）的，他們之間的功率分配是動態的，這使得在進行網絡規劃時，最優地配置基站功率對于達到最大網絡容量和所需覆蓋非常重要。另外，網絡中的無線環境和移動用戶位置的不確定性使得為滿足用戶的服務達到一定的QoS，基站的一部分功率必須作為儲備預留出來，這包括軟切換余量、快衰落余量、干擾儲備等。表1給出了下行鏈路公共信道的典型功率值，值得注意的是SCH和CCPCH信道是彼此時分復用的。
為了使整個網絡的容量達到最優化，基站的導頻信道功率和業務信道功率在做網絡規劃時應取最優值，已經有文獻用系統仿真方法說明了最優值的選取。
除了以上關于功率的分配外，在做網絡規劃時，小區下行鏈路功率的分配中還要考慮一些儲備，這主要基于以下幾點考慮。
1．正交系數余量
前面提到WCDMA下行鏈路為區分用戶采用正交碼字，這種正交碼在多徑無線傳播環境下將損失部分正交性，這種影響主要取決于多徑環境和基站與移動臺之間的路徑損耗。在進行網絡規劃時，通常把正交系數取為一個常數，實際上它是一個依賴于環境變化的變量，所以在進行網絡規劃時要給一個功率余量，以補償這種變化對接收信號的影響。
2．功控余量
WCDMA系統功率控制的特點是上、下行鏈路采用了快速功率控制。在下行鏈路基站發給移動臺的功率只要滿足移動臺接收機在達到服務質量的條件下能解調出有用信號的最小發射功率，以便使網絡的干擾達到最小，從而使網絡容量最大化。但在時間上由于功率控制的誤差或移動臺的移動性，快速功率控制不可能使移動臺在小區的任何位置都收到相同的最小功率，這樣接收功率總是在最佳值附近偏移。另外功控環路中的時延和功控信令錯誤等因素都會影響功控的精確度，所以在進行網絡規劃時要考慮一個功控余量。功控余量的確定一般根據無線傳播環境，從仿真中得到。
3．陰影和軟切換余量
在網絡規劃的鏈路預算中一般要考慮由于阻擋引起的衰落余量，具體余量取多少和規劃中區域覆蓋率多少有關。由于軟切換作用可以帶來軟切換增益，用于對抗慢衰落和快衰落的影響。所以陰影引起的衰落余量和軟切換結合起來對移動臺和基站間允許的路徑損耗產生影響，也就影響了基站的發射功率。在對網絡進行規劃時，對基站的功率分配可以考慮一個余量。
4．功率阻塞
在規劃網絡基站的功率時，要考慮到基站允許發射的最大功率，如果小區移動臺所需的功率超出基站允許的發射功率時，移動臺就可能產生中斷、服務質量下降或者拒絕一些移動臺接入網絡等問題。
綜合上述，在規劃基站的發射功率時，應考慮到公共信道、業務信道所需功率和各種余量，具體方法可見圖1。
二、基站發射功率的規劃
在進行WCDMA網絡規劃的初始布局階段，正確估計每個小區基站所需的總發射功率是非常重要的。這個估計應基于對用戶的平均發射功率，而不是鏈路預算所指的小區邊緣的最大發射功率。這是由于在小區邊緣的一些用戶要求較多的功率，而同時其他靠近基站的用戶要求較少的功率，所以WCDMA系統在初始布局階段會帶來集群增益。另外基站的發射功率與規劃時所采用的小區類型（宏小區、微小區）有很大關系，功率的分配也直接影響網絡性能的好壞，這里得出的結論對WCDMA系統網絡規劃時基站的功率規劃具有很好的參考意義。
1．基站發射功率與規劃小區類型的關系
對于下行鏈路，通過計算可以得到基站的總發射功率為：
(1)
在式（1）中，為基站的總發射功率，為基站和移動臺建立無線連接 所需功率， 為小區內的所有無線連接數， 、 、 和 分別為熱噪聲功率、用戶信息比特率、系統碼片速率和基站的總發射功率， 和 分別為移動臺 與服務基站 和另一個基站 之間的路徑損耗， 為移動臺所需的 ，它包括了軟切換（SHO）合并增益和快速功率控制引起的平均功率上升， 為服務小區周圍的小區數， 為小區的正交系數， 為移動臺 的物理層激活因子。
定義移動臺收到的其他小區與本小區基站功率的平均比值為小區隔離度可以用公式（2）：
(2)
由表達式(1)我們可以看出：每個用戶所需的最小基站發射功率由沒有多址干擾（小區內或小區間）時的基站發射機和移動臺接收機間的衰減及移動臺接收機的靈敏度決定，然后將干擾引起的噪聲惡化量（Noiserise）影響疊加到這個功率上，所得到的總和代表了處于小區內“平均位置”處的用戶所需的發射功率。
在WCDMA網絡規劃初始布局階段確定基站所需發射功率時，不可能根據每個無線鏈路的參數來確定。為此可以根據小區內用戶特性（如使用的業務類型、所處的無線移動環境、是否處于軟切換狀態等），將用戶進行分組，然后將這些分類的無線鏈路組所需功率進行疊加，最后得到基站所需功率。
基于以上討論，我們可以得出基站發射功率與小區隔離度的關系，從中可以得出進行網絡規劃時，選取的基站功率和小區類型（建模成不同的小區隔離度）的關系。在進行網絡規劃時，小區基站功率的設計和無線傳播環境以及小區基站配置的選取等因素有關。
2．基站發射功率仿真結果

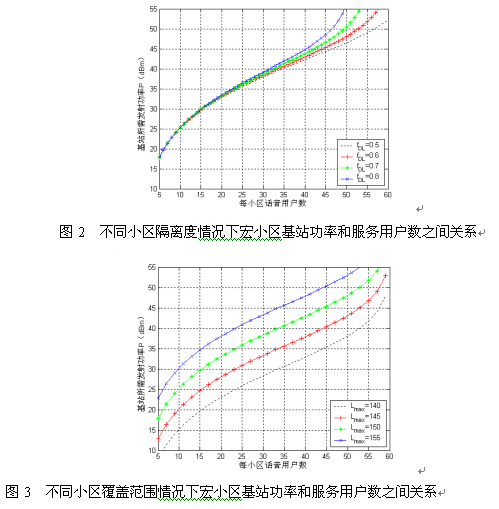

首先，對宏小區情況進行仿真，得出基站總的發射功率與小區類型的關系和允許最大無線鏈路損耗的關系，分別如圖2和圖3。
對于圖2，仿真參數的選取遵從網絡規劃時的典型參數。其中用戶的話音速率為12.2kit/s；小區的隔離度的選取和無線傳播條件及小區網絡規劃有關（如天線高度的選擇等），仿真中取0.5~0.8；所需的為8dB，正交系數為0.5，這兩個參數從鏈路級仿真中得出；用戶物理層激活因子 取0.67（這里假設50%的話音激活加上考慮DTX期間公共信道的開銷）；噪聲功率 為-100dB；最大允許無線鏈路損耗為150dB。
圖3中，小區的隔離度取為0.6，最大允許鏈路損耗140~155dB。其他參數同圖2。
從這兩個圖可以清楚地得到基站所需功率取決于整個網絡的干擾條件和小區的半徑，也可以看出如果基站的發射功率相同的話，它既可以考慮用于更大小區的覆蓋也可以用于更高的小區負荷。

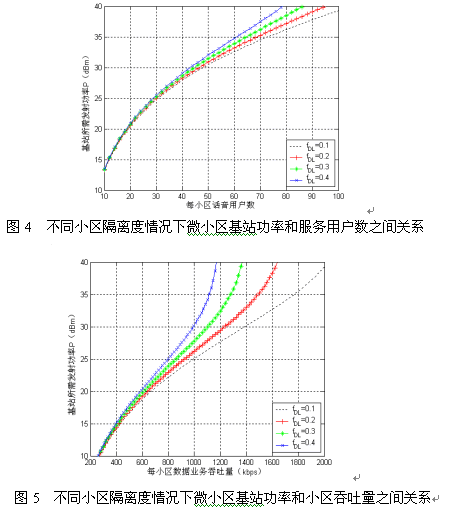

對微小區情況進行仿真看出，由于在微小區中天線的高度一般低于建筑物高度，所以小區隔離度比宏小區好，仿真中隔離度取0.1~0.4；最大允許的路徑損耗為135dB；所需的為8.4dB，正交系數為0.75。對比圖4和圖5，我們可以看出微小區的頻譜利用率比宏小區大得多。
四、結束語
由于WCDMA系統中引入了新的業務需求以及在系統無線接口等方面不同于第二代GSM系統，所以在無線網絡的規劃設計方面也就不同于GSM系統。在WCDMA系統中，基站的發射功率決定了系統的容量、覆蓋和系統的干擾，所以規劃WCDMA系統時，基站功率的設定就顯得非常重要。本文對WCDMA系統中基站的功率規劃問題做了詳細的探討，從中可以看出在進行網絡規劃時基站功率的規劃有許多不同于GSM系統的方面要加以考慮，并且對不同小區隔離度情況即不同無線傳播情況下基站宏小區、微小區和小區用戶數、吞吐量的關系作了仿真。所有這些結論對于WCDMA系統無線網絡規劃工程師在進行基站功率規劃時具有很好的指導意義。
----《通信世界》
