Virtex-5推動超寬帶通信和測距的發展

自2002年美國聯邦通信委員會授權可以無執照使用超寬帶(UWB)無線電技術以來，大多數采用該技術的商業應用(如無線USB)，都是基于用于高數據速率傳輸?shù)念l域調制技術(如OFDM)。UWB這種成熟的技術還可用于納秒級的超短脈沖數據傳輸。這種被稱為脈沖無線電(IR)的系統可通過調制諸如位置或者振幅等脈沖參數來傳輸信息。同時，通過測量脈沖的傳輸時間，還可以進行精確到厘米的測距。這為物流(包裹跟蹤)、制造、搜救(如與救火隊員的通信與定位)或智能導游等不同領域內的大量新型位置感知應用開辟了廣闊的新天地。

圖1：該系統由非定制的賽靈思ML506板與定制的UWB子板連接而成。

點擊下載清晰大圖

歐洲的PULSERS二期是一項由業界主導的UWB無線電技術合作項目，參與的重要行業和學術組織有30家，旨在設計和實施一種可實現每秒百萬比特的數據傳輸速率、測距精度達4厘米的IR-UWB通信和測距系統。該系統由一整套相同的自主節點組成，每個節點都可以與網絡中的其他節點通信并確定與其之間的距離。每個節點由一個定制UWB子板與一個現成的賽靈思ML506開發板上(見圖1)連接而成。Virtex-5 SXT架構的卓越性能與MicroBlaze軟處理器的靈活性相得益彰，使得我們?cè)趩蝹�(gè)FPGA內即可部署整個基帶信號鏈及所有高級系統層。

圖2：由三個信標槽組成的周期信標幀夾雜在跳時幀之間。

IR-UWB通信和測距

該系統使用支持四種可能的時間位移(4-PPM)的簡單脈沖定位調制來傳輸信息，其中每個脈沖編碼兩個數據位。如圖2所示，脈沖將分組為幀并在預定義的信標幀和跳時幀組成的柵格中傳輸。每個信標幀包含三個相同的可讓客戶用來進行測距或者通信的信標槽。我們?cè)�本�?jì)劃將跳時幀用于基于跳時編碼的高數據速率傳輸，不過我們將在此后的產品使用該技術，而現在所有的數據傳輸只在信標幀中進行。

我們現在用雙向測距的方法進行測距。雙向測距是通過測量從發送測距請求到從遠程節點(見下表)收到回復的時間延遲來實現的。測距請求一般在信標槽1中發送，而測距回復則一般返回到信標槽3中。這給予了遠程節點一個完整的信標槽間隔(信標槽2，大約33微秒)來處理收到的測距請求并計劃輸回的測距答復。

表1：UWB通信和測距系統的特性。

系統架構

超寬帶子板上帶有脈沖發射器和非相干接收器ASIC，這是我們專門采用IHP的0.25微米SiGe：C BiCMOS技術為該項目設計的。

如圖3所示，用來產生UWB脈沖的發射器ASIC能夠?qū)λ�產生脈沖的振幅和位置進行調制。其包括的3.84GHz計數器可以精確地計劃輸出脈沖的傳輸時間并測量所接收脈沖的到達時間。

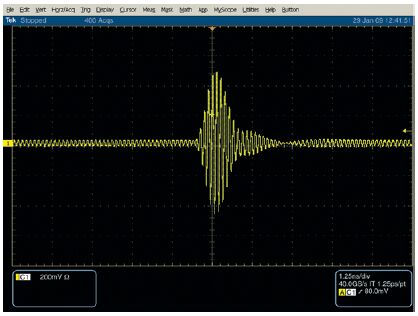

圖3：UWB脈沖由7.68GHz的載波和高斯包絡構成。

接收路徑在接收器ASIC中分為兩支。帶寬相對較窄(120MHz)的第一個分支主要用于通信和不太精確的脈沖計時，而精確的脈沖計時則通過采用全脈沖帶寬(750MHz)的第二個分支來完成。傳入的脈沖由該分支上的高速比較器來加以探測。其輸出結果可觸發運行在發射器ASIC內部的3.84GHz計數器的讀出。因此，每個接收到的脈沖到達時間可以260皮秒分辨率進行測量，也即空間分辨率大約為8厘米。

子板與Virtex-5 FPGA內的基帶模塊通過兩條120MHz的數據總線進行通信。通信(COMM)總線負責傳輸ADC樣本，而到達時間總線負責傳輸與收到的脈沖相關的高分辨率時間戳。兩條總線都會通過XC95144XV CPLD，雖然并非必需，但其仍不失為一個出色的調試工具。我們可以設定CPLD在通往FPGA的總線上輸出一系列偽隨機數字。然后我們利用CPLD輸出來調節FPGA的輸入時序并驗證總線線路的完整性。如果在不了解傳輸數據序列的前提下驗證總線線路將會非常困難。

在FPGA內部，基帶模塊(見圖4)同時負責對發出的脈沖進行編碼并解碼收到的脈沖。而基帶模塊的傳輸相對簡單，主要包括外部(CRC)和內部(卷積)編碼。接收部分的實施還另外涉及一個信道估計器和一個定制的Viterbi解碼器，因而要占用更多的資源�；鶐�模塊通過處理器局部總線(PLB)接口與處理器系統相連接。

圖4：基帶模塊的接受(頂部)和傳輸鏈。

眾所周知，可編程邏輯比軟件更難調試，不過配置有集成邏輯分析器和總線分析器的ChipScopeTM Pro工具將能在調試期間為我們助上一臂之力。事實證明該邏輯分析器非常有用，因其可同時獲取突發COMM和到達時間樣本，從而為MATLAB模擬器提供真實環境下的數據。而總線分析器則有助于調試一些與基帶模塊PLB接口有關的問題。

處理器系統

處理器系統可通過Xilinx Platform Studio(XPS)設計工具中的基礎系統構建器(Base System Builder)向?qū)Ъ右陨�成，這可使我們獲得一個完美的起始工作系統。隨后，我們逐步修改基本系統，以獲得圖1所示FPGA部分的系統。這些修改工作此外還涉及轉換到差分時鐘輸入并將基帶模塊連接至PLB。

該軟件應用運行在Xilkernel頂部的嵌入式MicroBlaze處理器中，Xilkernel是一種非常適用于小型應用的最小實時操作系統。該應用可分為同時運行的三個線程：UWB線程管理基帶模塊的配置和運行；在系統處于數據傳輸模式時，應用線程負責獲取并播放音頻內容；

RS232線程負責與運行演示圖形用戶界面的外部PC進行通信。

由于XPS使用的GNU開發鏈在其他一些平臺上也可應用，我們可以很方便地在主機PC(如使用Cygwin環境)上，而非在嵌入式目標上編譯并測試與硬件無關的代碼模塊。這樣一來，調試工作就變得非常容易了。只有最終的測試工作需要在嵌入式目標上完成，而采用如GDB之類的源代碼級調試器會受益頗多。賽靈思的應用指南《XAPP1037》為我們提供了許多有用的軟件調試技巧。

該系統當初預計的距離范圍在25至30米之間，但受一些存在于UWB ASIC中的硬件問題的限制，目前的標稱距離僅為3米。不過，我們還是能夠同時展示該系統強大的通信和測距功能，而這些功能就是該項目的成功之處。

將來可能還要重新設計UWB ASIC以增加系統的操作距離并實施多點定位功能，將測距系統發展為真正的室內定位系統。

如欲了解更多信息，敬請?jiān)L問：http://www.imst.deldelforschung_pul.php；或發郵件至：luediger@imst.de。

雙向測距解說

在脈沖無線電UWB系統中應用的雙向測距技術應用中，節點A和節點B之間的距離是通過下列技術確定的(見圖)：節點A向節點B發送測距請求，并啟動高分辨率時鐘(3.84GHz)；節點B在信號傳輸延遲prop后收到測距請求，該延遲與節點A和B之間的距離成正比；節點B在已知的處理延遲proc后將測距答復發送回節點A。

在收到測距答復后，節點A在時間rtt停止時鐘。隨后，即可根據下面公式：

計算出單程信號傳輸延遲，再乘以光速后，就得到了A和B之間的距離。

3.84GHz時鐘的260皮秒時間分辨率為可實現大約8厘米的空間分辨率。不過，由于無線信號在兩個節點之間被傳輸了兩次，因而可以4cm的分辨率確定距離。

在知道自身與三個非共線參考節點的距離之后，移動節點可計算出其2D位置。而使用4個非共面的參考節點，甚至可確定出其3D位置。

作者：Guy Eschemann

森海塞爾電氣股份公司研發工程師

Guy.Eschemann@gmai.com

Heinz Ludiger

IMST GmbH項目經理

Luediger@imst.de

Birgit Kull

IMST GmbH資深科學家

Kull@imst.de
