一、引言
串口通信作為近距離的傳輸,應用十分廣泛,而其本身具有傳輸數率小,傳輸距離近的缺點,大大的限制了整個通信事業的發展;而以太網具有傳輸速度快,距離遠的優點,得到十分廣泛的應用,現已經成為IT產業的主要通訊骨干。綜合串口通信的缺點和以太網的優點,我們設計了這種組網方式來解決串口通訊傳輸距離近的弊端。
二、方案設計
1、設備選型
臺灣四零四科技的NOPORT串口服務器具備2、4、8或16個RS-232串口以及一個以太網的10Base2/T接口,串口服務器主機可利用TCP/IP網絡控制大量、分散各地的串口設備,如監控終端,調制解調器,測量儀器,POS或其他工業設備等;同時,設備具有多種型號,可以根據需要選取,靈活組網。
NOport服務器利用特殊設計的WindowsNTCOMport重新導向(Redirect)的驅動程序,使網絡上的WindowsNT主機能夠辨認并自由的存取NOPORT服務器上的RS-232串口。
獨立式的NOPORT串口服務器取代了傳統插卡式的多串口控制方案。將原本多串口卡的工作獨立于以太網上運行,讓主機的資源規劃更為效率,同時也提供了更加簡易的多串口控制方案。
在系統擴充時,只要將NOPORT串口服務器連接在網絡上,系統不需停機,也不用拆下機殼,更不用煩惱硬件沖突的問題。串口設備藉由NOPORT串口服務器可以分布在任何地方,并透過TCP/IP網絡連接到網絡上的WindowsNT主機,同時每臺WindowsNT主機可以控制高達256個串口為您不斷成長的企業奠定穩固的基礎。
保證921.6Kbps無以匹敵的超高速度的傳輸性能和方便省力的維護方案。對NOPORT串口服務器而言,無論是增加或替換NOPORT串口服務器都不需要停止主機的運作,也無需拆卸主機機殼。
2、組網方案

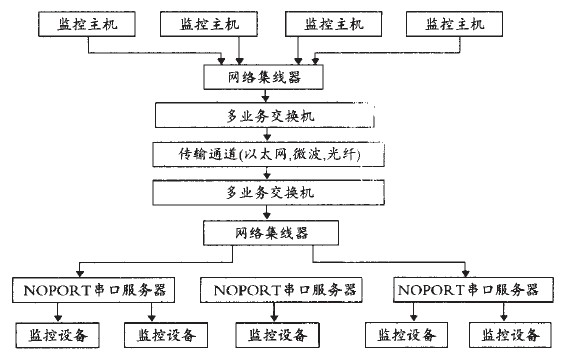

組網方案如下表。
