基于光纖無線融合的射頻無源光網絡

　　移動通信網消息，隨著高清電視、立體電視、交互式多媒體游戲、虛擬現實以及遠程辦公等網絡需求的增長，全球網絡流量保持著爆炸性的增長速度[1-2]。據美國思科公司統計，2009 年產生的多媒體網絡流量相當于時長約5 萬年的DVD 質量的視頻，而2012 年這一數據將達到2009 年的5 倍。這些數據都明確表明，多媒體接入網絡擴容已經迫在眉梢。近年來，多媒體接入網絡建設在世界各國的發展勢頭迅猛，美國、歐盟和日韓都已經提出了自己的寬帶計劃，中國工信部出臺了“寬帶中國”戰略。

　　現有的多媒體業務接入技術主要分為無源光網絡接入網絡[3]和光載射頻接入網絡[4-5]，其中，無源光網絡技術有著較好的服務質量(QoS)性能，但靈活性、移動性較差，無法滿足用戶端多樣化的需求，而且光纜資源十分有限，增大覆蓋范圍的成本較高；光載射頻接入技術雖然有著較好的靈活度和移動性，但其QoS 性能較差，缺少成熟的操作、管理和維護(OAM)，無法滿足“寬帶中國”計劃對光接入網容量、多業務承載和融合及可信通信的高要求，故亟待發展能夠滿足寬帶多媒體業務接入需求的下一代接入網技術。

　　本文針對動態靈活的寬帶多媒體業務接入需求，融合無源光網絡技術低成本、易管控和光載射頻技術靈活度高、移動性好等優勢，創新地提出了適合樓內/室內應用的基于光纖無線融合的射頻無源光網絡(RPON)。該系統通過光生毫米波和波分復用的方式，通過對多個遠端無線終端實行時分復用的動態時隙和帶寬分配方式實現了每個光無線單元支持8 個遠端無線終端的業務并發。該系統能夠支持高清電視、交互式多媒體游戲等射頻新業務應用，并帶有QoS 管理、OAM 管理和設備管理系統(EMS)功能，能夠滿足未來“寬帶中國”的技術需求。

　　1 基于光纖無線融合的無源光網絡架構

　　RPON 系統旨在利用無源光網絡承載毫米波無線通信信號，融合接入寬帶移動視頻、數據和語音業務。RPON 系統網絡架構上保留WDM-PON 原有拓?fù)浣Y(jié)構作為前段網絡，并通過無線接入技術解決最后5~10 m 移動接入，其網絡架構具備靈活的全業務接入能力。RPON 系統總體架構如圖1 所示，其主要由局端的光無線終端(OWT)、用戶端的光無線單元(OWU) 和遠端無線終端(RWT) 以及光分配網絡(ODN) 組成。RPON 系統使用頻分的方式實現單向多播數據業務(如數字電視、立體電視等)和雙向多媒體數據業務的合并傳輸。OWT 主要由綜合業務接入網關和光生毫米波發射機組成，其中，綜合業務接入網關采用頻分復用的方式將各多播業務的流媒體數據包合并成光生毫米波發射機可接受的數據流；同時接收由RWT 發送的上行數據信號并進行解調。而光生毫米波發射機主要負責光載毫米波信號的產生。OWU 則負責下行光載毫米波信號的無線發射，同時還將上行用戶數據注入電- 光轉換模塊并經ODN 上傳到OWT。而RWT 負責接收下行毫米波信號并下變頻后發送給用戶，同時接收用戶的上行業務數據并發送至OWU。

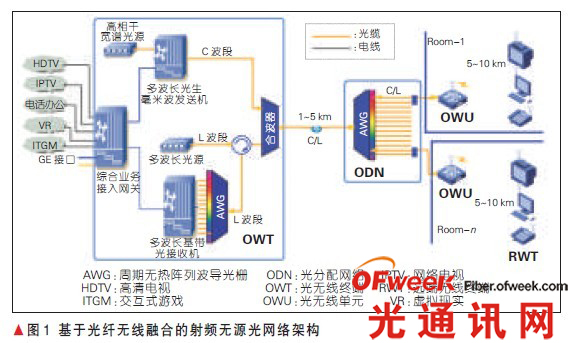

圖1 基于光纖無線融合的射頻無源光網絡架構
