科技媒體 patentlyapple 昨日（4 月 10 日）發布博文，報道稱蘋果公司獲批新專利，勾勒了未來折疊 iPad/iPhone，聚焦介紹了 hinge 設計和柔性屏方案。

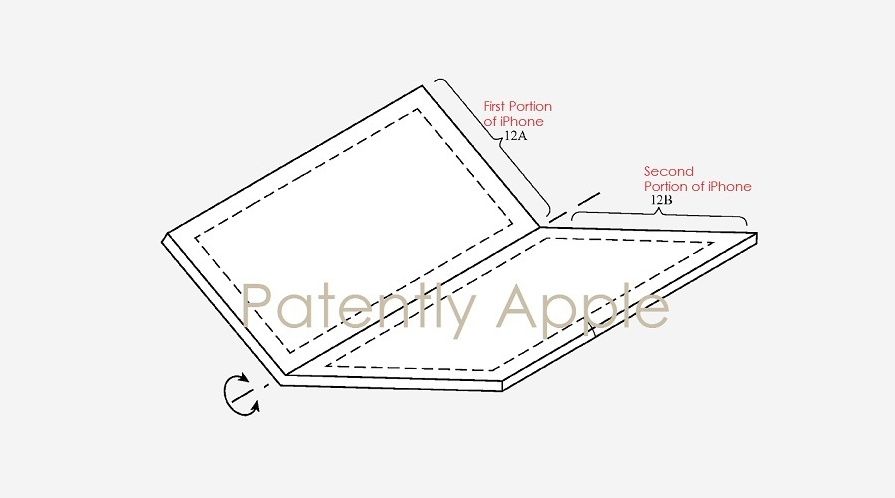

該專利描述的電子設備包含可折疊外殼和柔性顯示屏，外殼分為兩部分，通過 hinge 結構連接。柔性顯示屏覆蓋第一外殼部分、hinge 及第二外殼部分，內部由金屬薄板等柔性支撐層提供支持。

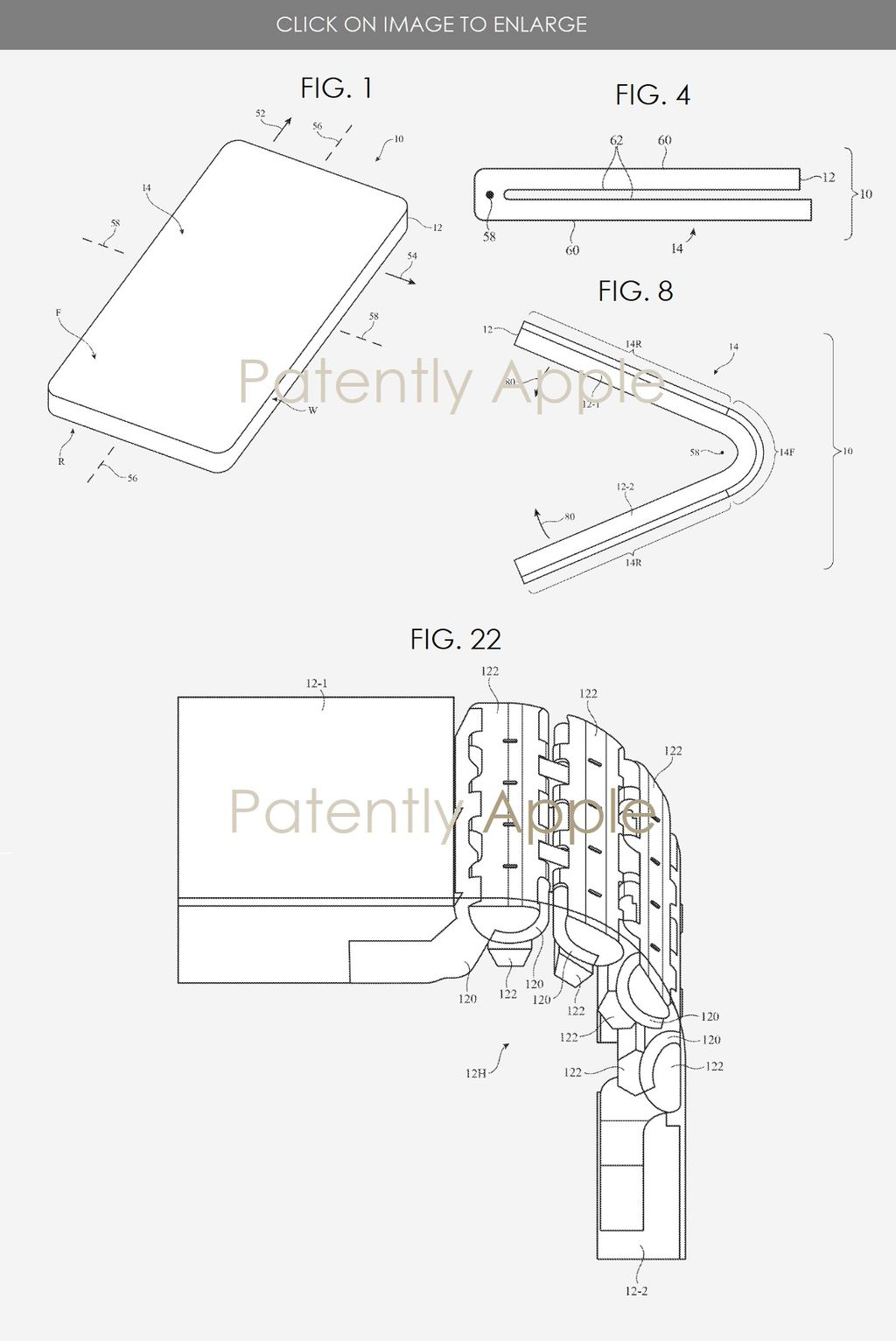

IT 之家援引博文介紹，hinge 結構包含齒輪、皮帶或同步運動結構等可相對運動的部件，確保折疊動作平滑，hinge 內的桿和連桿設計有弧形接觸面，限制過度的旋轉角度，避免結構損壞。
蘋果專利設想的 hinge 創新之處在于虛擬樞軸點（virtual pivot points）設計，樞軸點位于 hinge 外部，構成低應力平面，位于柔性顯示屏內部。這種設計有效減少折疊時對屏幕像素或其他脆弱層的應力，延長顯示屏壽命。
此外，hinge 結構包含滑動 hinge 銷支撐板，支撐通過第二外殼的 hinge 銷。在設備折疊時，支撐板相對第一外殼滑動，帶動 hinge 銷移動，讓 hinge 連桿順滑貼合第二外殼的弧形表面。折疊后，顯示屏彎曲部分可貼合 hinge 外表面，保持設備緊湊。
