【LTE基礎知識】OFDM之基礎介紹與優缺點

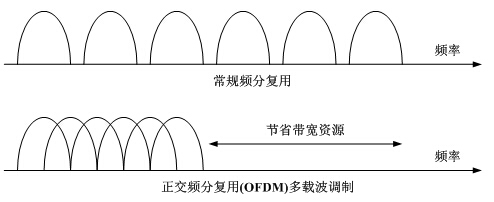

    在傳統的并行數據傳輸系統中，整個信號頻段被劃分為N個相互不重疊的頻率子信道。每個子信道傳輸獨立的調制符號，然后再將N個子信道進行頻率復用。這種避免信道頻譜重疊看起來有利于消除信道間的干擾，但是這樣又不能有效利用頻譜資源。OFDM（Orthogonal Frequency Division Multiplexing）即正交頻分復用，是一種能夠充分利用頻譜資源的多載波傳輸方式。常規頻分復用與OFDM的信道分配情況如下圖所示。可以看出OFDM至少能夠節約二分之一的頻譜資源。

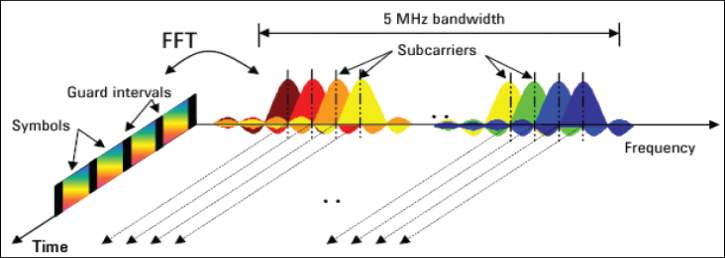

    OFDM的主要思想是：將信道分成若干正交子信道，將高速數據信號轉換成并行的低速子數據流，調制到每個子信道上進行傳輸，如下圖所示：

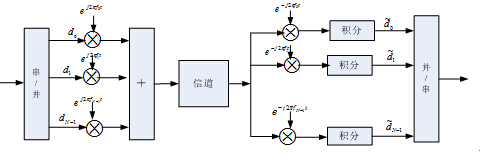

    OFDM利用快速傅立葉反變換（IFFT）和快速傅立葉變換（FFT）來實現調制和解調，如下圖所示：

    OFDM的調制解調流程如下：

1.  發射機在發射數據時，將高速串行數據轉為低速并行，利用正交的多個子載波進行數據傳輸；

2.  各個子載波使用獨立的調制器和解調器；

3.  各個子載波之間要求完全正交、各個子載波收發完全同步；

4.  發射機和接收機要精確同頻、同步，準確進行位采樣；

5.  接收機在解調器的后端進行同步采樣，獲得數據，然后轉為高速串行。

    在向B3G/4G演進的過程中，OFDM是關鍵的技術之一，可以結合分集，時空編碼，干擾和信道間干擾抑制以及智能天線技術，最大限度的提高系統性能。

    20世紀50年代OFDM的概念就已經被提出，但是受限于上面的步驟2、3，傳統的模擬技術很難實現正交的子載波，因此早期沒有得到廣泛的應用。隨著數字信號處理技術的發展，S.B.Weinstein和P.M.Ebert等人提出采用FFT實現正交載波調制的方法，為OFDM的廣泛應用奠定了基礎。此后，為了克服通道多徑效應和定時誤差引起的ISI符號間干擾，A.Peled和A.Ruizt提出了添加循環前綴的思想。

OFDM的優缺點

    OFDM系統越來越受到人們的廣泛關注，其原因在于OFDM系統存在如下主要優點：

  把高速數據流通過串并轉換，使得每個子載波上的數據符號持續長度相對增加，從而可以有效地減小無線信道的時間彌散所帶愛的ISI，這樣就減小了接收機內均衡的復雜度，有時甚至可以不采用均衡器，僅通過采用插入循環前綴的方法消除ISI的不利影響。

  OFDM系統由于各個子載波之間存在正交性，允許子信道的頻譜相互重疊，因此與常規的頻分復用系統相比，OFDM系統可以最大限度地利用頻譜資源。

  各個子信道中這種正交調制和解調可以采用快速傅立葉變換（FFT）和快速傅立葉反變換（IFF）來實現。

  無線數據業務一般都存在非對稱性，即下行鏈路中傳輸?shù)臄?shù)據量要遠大于上行鏈路中的數據傳輸量，如Internet業務中的網頁瀏覽、FTP下載等。另一方面，移動終端功率一般小于1W，在大蜂窩環境下傳輸速率低于10kbit/s～100kbit/s；而基站發送功率可以較大，有可能提供1Mbit/s以上的傳輸速率。因此無論從用戶數據業務的使用需求，還是從移動通信系統自身的要求考慮，都希望物理層支持非對稱高速數據傳輸，而OFDM系統可以很容易地通過使用不同數量的子信道來實現上行和下行鏈路中不同的傳輸速率。

  由于無線信道存在頻率選擇性，不可能所有的子載波都同時處于比較深的衰落情況中，因此可以通過動態比特分配以及動態子信道的分配方法，充分利用信噪比較高的子信道，從而提高系統的性能。

  OFDM系統可以容易與其他多種接入方法相結合使用，構成OFDMA系統，其中包括多載波碼分多址MC-CDMA、跳頻OFDM以及OFDM-TDMA等等，使得多個用戶可以同時利用OFDM技術進行信息的傳遞。

  因?yàn)檎瓗Ц蓴_只能影響一小部分的子載波，因此OFDM系統可以在某種程度上抵抗這種窄帶干擾。

但是OFDM系統內由于存在多個正交子載波，而去其輸出信號是多個子信道的疊加，因此與單載波系統相比，存在如下主要缺點：

  易受頻率偏差的影響：由于子信道的頻譜相互覆蓋，這就對它們之間的正交性提出了嚴格的要求，然而由于無線信道存在時變性，在傳輸過程中會出現無線信號的頻率偏移，例如多普勒頻移，或者由于發射機載波頻率與接收機本地振蕩器之間存在的頻率偏差，都會使得OFDM系統子載波之間的正交性遭到破壞，從而導致子信道間的信號相互干擾，這種對頻率偏差敏感是OFDM系統的主要缺點之一。

  存在較高的峰值平均功率比：與單載波系統相比，由于多載波調制系統的輸出是多個子信道信號的疊加，因此如果多個信號的香味一致時，所得到的疊加信號的瞬時功率就會遠遠大于信號的平均功率，導致出現較大的峰值平均功率比（PAPR）。這就對發射機內放大器的線性提出了很高的要求，如果放大器的動態范圍不能滿足信號的變化，則會為信號帶來畸變，使疊加信號的頻譜發生變化，從而導致各個子信道信號之間的正交性遭到破壞，產生相互干擾，使系統性能惡化。
