4G網絡技術新境界：跨制式CA及業界首創四模BBU

    隨著移動互聯網的發展，數據業務需求呈爆炸式增長，同時，新型移動業務的發展日新月異，每天都有上千款新的移動應用在各大平臺“搶奪”用戶。要提升用戶感知，對于網絡容量和速率的要求越來越高，亟須通過多種方式提升網絡容量，如MIMO增強、高階調制和異構網絡部署等，其中載波聚合通過頻譜擴展的方式提升網絡容量成為應對數據業務爆炸式增長最為有效的手段之一，受到廣泛關注。

    載波聚合是LTE-A的核心技術，可以把相同或不同頻段下的兩個以上的載波合并為一個信道，成倍提高LTE小區的峰值速率。同時該技術還可有效規避鄰區同頻干擾，提升LTE網絡的性能，更靈活地實現主輔小區間的負載均衡，提升網絡容量。載波聚合技術的應用，能夠讓運營商為移動用戶提供更高速、更豐富的業務體驗，更好地應對數據業務流量的爆發式增長，提高LTE網絡的競爭。

    運營商從2013年開始已經陸續進行了載波聚合的商用化部署，如北美的Verizon、Sprint，韓國的SKT、KT等，隨著終端等產業鏈的不斷完善，載波聚合全球部署的規模逐漸增大。早在2013年亞洲通信展上，中興通訊在業界首家現場演示了F+D跨頻段4載波的載波聚合（CA），演示速率達到1Gbps。實際應用中，香港移動通訊有限公司（CSL Limited）聯合中興通訊演示了現網中1800MHz+2600MHz跨頻段載波聚合（CA），演示速率達到300Mbps，中國移動也一直走在TDD載波聚合的最前列。而如今，中興通訊更進一步積極創新致力于跨制式FDD&TDD載波聚合的研究測試，并首創多模融合BBU，更好地實現FDD和TDD深入融合和FDD&TDD跨制式載波聚合。

載波聚合是未來網絡容量提升的核心技術

    在4G網絡的建設過程中，運營商的可用頻譜具有以下幾個特點：一是隨著4G的規�；�發展，運營商已經或即將獲取到的LTE頻譜資源日趨豐富；二是隨著2G/3G逐漸退服，釋放出大量頻譜資源，但同時這些頻譜資源又具有帶寬小和離散不連續等特點；三是運營商在FDD頻譜基礎上，同時又獲取到了大量的TDD可用頻譜，但是利用效率有待提高。針對上述特點，在頻譜資源日益寶貴的市場環境下，載波聚合技術為擁有分散的、不連續頻譜資源的客戶帶來了福音——可以聚合多個載波，極大提高了頻譜利用率，降低了建網和運營成本。

    載波聚合，通過多個連續或者非連續的分量載波聚合獲取更大的傳輸帶寬，從而獲取更高的峰值速率和吞吐量。為了實現LTE向LTE-A的平滑升級，降低運營商的建網成本以及保持與LTE系統的良好兼容性，LTE-A在Rel-10中限定進行聚合的每個分量載波完全兼容LTE終端，每個載波帶寬為LTE現有帶寬，同時每個分量載波都包含同步和廣播等系統信息。參與聚合的載波可以是連續的，可以是非連續的，各個載波可以位于同一頻段，也可以位于不同頻段，分為帶內連續載波聚合，帶內非連續載波聚合以及帶間非連續載波聚合。

    載波聚合首次在3GPP Rel-10版本引入，并對載波聚合基本架構和關鍵技術進行了標準化，并在Rel-11版本針對部分遺留問題如上行載波聚合和不同配比TDD載波聚合等進行了標準化，并根據不同區域運營商需求完善了多種頻段和帶寬組合場景的標準化；對于FDD+TDD的載波聚合在3GPP Rel-12版本引入，并在2104Q2實現了功能凍結。

    因此，聚合載波可以是同制式的，也可以是不同制式的。

    TDD系統中LTE每個小區對應一個下行載波和一個上行載波（對于TDD工作在相同載波或頻段上），每個UE接入到一個小區中。在載波聚合中，引入了多個載波的概念，考慮到上下行的非對稱，LTE-A載波聚合中對應的每個小區對應一個DL載波和可選的上行載波，載波聚合的概念在高層看來也就相當于小區的聚合，每個UE可以同時接入到多個小區。

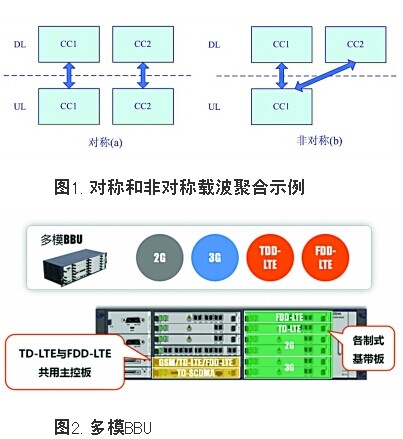

    在FDD系統中，考慮到上下行業務的非對稱性，載波聚合可以同時支持上下行對稱頻譜聚合和上下行非對稱頻譜聚合。同時考慮下行業務量通常大于上行業務量，Rel-10中僅考慮下行載波個數大于等于上行載波個數的情況，如圖1所示，其中下行兩載波聚合，上行單載波，此時DL CC1和DL CC2的HARQ和CSI等信息都通過UL CC1來反饋，圖中箭頭表示上下行載波的linkage關系。

跨制式載波聚合方案降低建網運營成本

    中興通訊的FDD+TDD跨制式載波聚合（Carrier Aggregation）將FDD/TDD LTE融合為類同制式同小區，結合運營商頻段的利用情況，可充分利用有效頻段資源，降低建網運營成本，并具有以下明顯優勢：

——覆蓋擴展：對于多個小區的聚合，具備覆蓋優勢的FDD-LTE小區作為主小區，有效提升整網的覆蓋效果，降低UE的切換頻率。

——提高單用戶的吞吐率、改善用戶體驗：處于高頻段的TDD弱覆蓋/邊緣區域，通過跨制式CA，調度TDD與FDD資源，提高單用戶數據業務速率，改善用戶體驗。

——負荷均衡更靈活，減少切換頻率：非CA下，不同小區的負荷均衡僅能通過切換的方式完成，在CA模式下，用戶在多個聚合小區進行靈活調度，提高聚合小區的資源利用率，使UE在負荷較小的小區上獲得更多的調度機會，更高的吞吐率，從而提升小區整體的吞吐率，提升用戶感知。

    基于FDD/TDD融合建網，為了更好地實現跨制式CA，中興通訊秉承“基于客戶需求快速創新”的理念，整合無線平臺資源融合多元技術，面向未來移動網絡發展，業界首創多模BBU，相比于原有的雙模BBU，多模BBU亦是基于MicroTCA架構，但突破性地支持更多無線接入制式，單BBU同時支持2G/3G/4G，TDD LTE和FDD LTE可配置在一塊主控板上如圖2所示，可實現FDD/TDD負荷分擔、話務均衡，具備多載波調度效率高、統一算法和調度策略、支持集中式調度器等方案優勢，是實現FDD和TDD深度融合及跨制式載波聚合的最佳方案。

    多模BBU產品的特色：

——面向2G/3G/4G的SDR軟件平臺：采用MicroTCA架構設計，全球發貨量已達25萬套，成熟穩定。

——高集成度、大容量，多模配置適應多制式并存：支持大容量，單基帶板集成度高，同時可以支持2G/3G/4G。

——支持基帶池交換，基帶資源共享：根據話務量靈活調度基帶資源，實現基帶資源共享，適應各種話務分布場景。靈活的基帶資源調度可統一規劃容量，合理均衡話務，解決潮汐現象；節約設備投資成本，降低資產閑置率。

——插箱式設計，布設靈活：可安裝于標準19英寸機架內，也可采用室內掛墻、落地等方式獨立安裝，占地面積小，安裝靈活。

    隨著用戶對使用體驗要求的提升，以及頻譜資源的日益珍貴，未來，頻譜資源聚合使用是網絡演進的大勢所趨。國際上，幾乎所有先進的LTE運營商都在積極部署載波聚合，盡可能把手中的頻譜資源聚合使用。在國內，中國移動走在TDD載波聚合的前列，中國電信和中國聯通對載波聚合都比較關注，當前正在進行相關的測試工作，預計在2014年年底或2015年開展規�；�部署。TDD與FDD之間的載波聚合也將為TDD和FDD開創LTE的新境界，多模BBU將為跨制式CA提供堅實的基礎，LTE網絡將能夠在承載巨大數據流量的同時，為用戶帶來更好的感知，節約更多的頻譜資源，幫助運營商在網絡流量中找到“黃金屋”。

作者：張燕 來源：人民郵電報
