TD-SCDMA向TD-LTE平滑演進

TD-LTE產業發展迅速，中興通訊秉承在TD-SCDMA領域豐厚的積累及持續投入，在TD-LTE領域成果豐碩，在過去的1年中通過了TD-LTE PoC測試、世博會邀約測試、MTNet室內基本集測試、懷柔外場試驗等，并在測試中創造了多項業界第一，取得了業界最好的成績。2010年還將完成規模外場測試和IOT測試。與此同時，TD-SCDMA網絡的大規模建設也在進行中，如何在TD-SCDMA網絡基礎上向TD-LTE平滑演進，如何解決兩張網絡之間的干擾，網絡建設采取何種策略，這些都是需要研究的問題。針對這些熱點問題，中興通訊和中國移動進行了深入的合作，對TD-LTE的平滑演進進行了大量前瞻性的研究。

共站部署，確保TD-LTE平滑演進

隨著TD-SCDMA網絡大規模建設的展開，運營商越來越關注TCO。網絡部署中，機房、站址等資源都是稀缺的，從節省運營商投資、方便網絡運營的角度考慮，今后TD-LTE和TD-SCDMA需要共站部署。能否共站則取決于TD-LTE的覆蓋能力以及與TD-SCDMA現網之間的干擾情況，需要對這些問題進行細致的研究。

共站部署的前提是TD-LTE的覆蓋要與TD-SCDMA相當。首先對比兩個系統的控制信道覆蓋范圍，通過鏈路預算可知，TD-LTE下行控制信道如PBCH、PDCCH、PCFICH和PHICH允許的路徑損耗均大于TD-SCDMA下行PCCPCH的路徑損耗，而TD-LTE上行控制信道如PRACH和PUCCH的路徑損耗均大于TD-SCDMA上行UL_ADPCH的路徑損耗，如表1所示。由此可以看出TD-LTE上下行控制信道覆蓋范圍都要略大于TD-SCDMA系統。

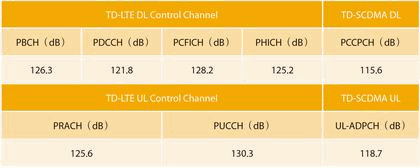

表1 TD-LTE和TD-SCDMA的控制信道覆蓋范圍

其次，共站部署要求TD-LTE在覆蓋邊緣處的性能要好于TD-SCDMA。仿真表明，在TD-SCDMA覆蓋邊緣處，TD-HSPA可以達到的下行和上行速率分別是235kbps和132kbps，而TD-LTE在2天線的情況下可以分別達到554kbps和185kbps，8天線時則能達到939kbps和442kbps。由此看出，同樣是在系統覆蓋的邊緣，TD-LTE的流量性能好于TD-SCDMA。

總體看來，TD-LTE上行控制信道覆蓋大于TD-SCDMA上行控制信道的覆蓋能力，TD-LTE的上下行業務信道采用8天線時覆蓋優于TD-SCDMA，2×2配置時與TD-SCDMA覆蓋能力相當，TD-LTE下行控制信道中PDCCH受限，下行覆蓋能力優于TD-SCDMA的PCCPCH。

通過覆蓋對比，TD-LTE和TD-SCDMA具備了共站部署的前提條件，需要進一步研究?jī)上到y(tǒng)在共站時的相互干擾問題。

將來TD-LTE最有可能使用的是C頻段，TD-SCDMA現網與之鄰頻的是使用最多的B頻段，研究表明C頻段與B頻段之間干擾所需要的最大隔離度為31.5dB，折合成垂直隔離約0.16m，能夠共址；兩系統可以獨立配置上下行時隙，無同步要求，只要TD-LTE設備雜散指標滿足協議要求，就可以共存共址。

因此，從覆蓋、邊緣流量、干擾隔離等角度考量，TD-LTE均可以和TD-SCDMA共站部署。

而TD-LTE引入策略則可以分重點引入和全網引入兩種。重點引入就是在高速數據業務需求密集區部署TD-LTE網絡，主要提供高速數據業務等，其他區域暫用現有GSM/TD提供服務；全網引入就是整個區域部署TD-LTE網絡，全網提供LTE服務。重點引入的優點是節約資源和投資，但不能保證TD-LTE網絡的連續覆蓋；全網引入的優點是整網可以得到TD-LTE服務，不過在偏遠地區的引入會浪費資源，增加運營成本。

目前TD-SCDMA的站點TD-LTE基本都可以共用。TD-LTE初期的業務分布和TD HSDPA業務分布基本一致，所以在提升TD-SCDMA網絡數據業務高發區網絡性能的同時，TD-LTE可以在TD-SCDMA網絡站點的基礎上建設，提供更高速的業務。由于TD-LTE采用20M的帶寬，按下行/上行3:1時隙配置，理論上S111站點空口對傳輸?shù)囊�求最大約為484M，遠超過現有GSM/TD的需求，應適時對將來部署TD-LTE的區域進行傳輸網改造。因此中興通訊建議初期在共站共址的條件下在重點區域引入TD-LTE，之后根據發展情況再進行全網引入。

SDR+雙極化天線，TD-LTE改變的只是軟件

BBU+RRU架構是目前TD-SCDMA基站的主流，在向TD-LTE基站的演進中，應分BBU和RRU考慮。中興通訊新一代SDR基站平臺，構建在BBU+RRU模塊化組網模式基礎之上，創新的模塊化SDR基站為實現多制式共平臺、平滑演進創造可能。SDR多�；�站能夠幫助運營商解決頻譜資源優化重用、網絡資源優化整合和無線網絡平滑演進等多方面的難題。

基于SDR平臺的 BBU支持TD/LTE共平臺，TD/LTE雙模基帶板進行軟件升級支持LTE，其余均可共用，如圖1。

同頻段采用TD/LTE雙模RRU，通過軟件升級支持LTE；異頻段新增LTE RRU，如圖2。
