中國進入3G時代以來，移動市場競爭日益激烈，各大運營商加快了3G網絡建設和優化的步伐。TD-SCDMA網絡在剛剛過去的1年已經實現了覆蓋70%以上地市的目標，網絡建設的各方面均取得了可喜成績，但網絡性能仍有較大挖掘空間。例如移動通信網整網話務量規劃好后，如何應對由于用戶在站點的覆蓋區域之間的自由移動，引起的話務流動？如何應對由于時間、天氣、交通和集會的影響，引起的話務變化？如何在出現突發大話務量時，仍然保持系統穩定、通話質量良好？如何在保障話務遷移和網絡質量前提下，降低建網成本？這些都已成為如何更好地運營網絡所必須面對的難題。在傳統基站的架構下，射頻和基帶單元放置在一起并歸屬于特定地理位置，無法很好地解決這些問題，中興通訊根據TD-SCDMA基站的特點，創新地提出了基帶資源共享方案，持續引領網絡性能向縱深發展。
基帶資源共享方案
該方案依托于“BBU+RRU”基站結構，覆蓋不同區域的RRU通過光纖連接到BBU，基帶資源位于BBU部分，由所有RRU共享。如圖1所示，BBU如同一個“基帶池”，掌控著所有的基帶資源，根據各個區域的話務量調度基帶資源，當話務在不同區域流通時，可共享同一基帶資源。在某些基帶資源出現故障時，BBU可以選取“基帶池”中的資源作為備份，提高系統穩定性。
圖1 基帶池原理
采用基帶資源共享方案后，有如下優勢：
● 提高基帶資源的業務均衡。通過多個站點之間的基帶資源動態調整，在確保業務在各站點正常工作的前提下，降低對基帶資源的需求，提高基帶資源利用率；
● 提供基帶資源的備份和保護，在部分基帶資源出現故障和失效時，利用空閑的基帶資源替代故障資源，保證業務的持續開展，降低業務的擁塞率。
資源流動 應對話務遷移
隨著城市化步伐的加快，城市中的大型社區、CBD商圈越來越多，話務量出現了一段時間從某地遷徙到另一地區的現象，該現象被形象地稱為潮汐話務。當話務量突發增加時，最容易出現網絡擁塞，無法接入的現象，而話務量突然減少又會使資產閑置，浪費網絡資源。潮汐話務已逐漸成為移動通信網絡中不可小覷的問題。對于潮汐話務現象，在傳統規劃方式中，需要按照最高話務量進行組網，這樣才能保證通話質量，但卻與目前綠色環保的建網原則背道而馳。如果按照平均話務組網，當遇到話務量激增時，網絡又不堪重負。
分析潮汐話務的特點，話務遷移兩地總話務量基本保持穩定，并且有一定的時間差。因此對于移動性話務可以采用基帶資源共享方案進行組網，存在話務遷移的兩地共享同一BBU下的基帶資源，除各小區必須的基帶資源外，其他基帶資源可在多個區域內共享，根據話務情況實時分配基帶資源。

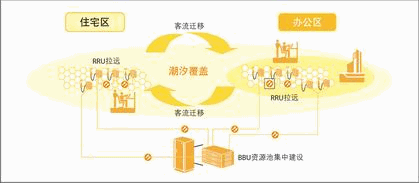

圖2為住宅區和辦公區的話務遷移情況。在很多城市這種住宅區和辦公區的區域化越來越明顯，往往住宅區距離辦公區并不是很遠，這就為住宅區和辦公區共享基帶資源創造了有利條件。隨著人員在住宅區和辦公區的移動，話務量也隨之移動，基帶資源也在兩地共享，這樣一個基站解決了兩地的話務遷移問題。
圖2 話務遷移示意圖
從圖2中還可以看到基帶共享方案不僅解決了話務遷移的問題，同時也帶來了巨大的經濟效益。假設兩個區域的峰值話務量要求的站型都是S666（18載扇），如果不使用基帶池，則總基帶單元要求為36載扇。若采用動態基帶池，兩個區域的基帶資源原始配置可以很小，比如S222（6載扇），而將12載扇的資源做動態共享配置。則總計24載扇即可滿足全部的話務需求，節省基帶資源達1/3。同時，多個區域共享基帶資源，還可以減少基站數量，減少機房數量，減少配套資源的消耗，全面降低建網成本，增強運營商核心競爭力。
基帶資源共享方案對基站設備的要求更高，不僅要容量大，還要接口豐富。中興通訊在中國移動三期網絡中，已經推出了大容量、緊湊型宏基站B8300，目前有2萬多套應用于現網，其性能已得到了充分的驗證。2010年B8300由原來的81載扇升級到108載扇，容量進一步提高，結合基帶資源共享方案可應用于大型場館、工廠、城鎮等大容量場景，一個城市只需一套基站設備將不再是夢想。
2009年10月，四川移動聯合中興通訊在德陽對B8300應用基帶資源共享方案進行了測試，測試結果表明該方案完全滿足話務動態遷移的要求。
互為備份 提升網絡可靠性
基帶資源共享還可作為資源備份的一種方式，提高網絡的可靠性。傳統方式下，作為備份的資源在正常情況下均為閑置，只有在特殊情況下才有用武之地。采用基帶資源共享方案后，部分基帶資源出現故障和失效時，通過基帶池的共享機制，可以利用空閑的基帶資源替代，保證業務的持續開展；在沒有故障的情況下，空閑資源仍然可作為動態資源繼續使用。該方案提高資源利用率的同時，也提高了網絡可靠性。例如在奧運會期間，各大奧運場館、奧運村和奧運中心區匯聚了全球媒體、觀眾、運動員，成為移動通信的熱點地區，對系統穩定性要求比平時更高。采用基帶共享方案不僅能夠提供話務遷移的功能，同時在不增加任何成本的情況下，實現了N+M備份，系統更穩定。
綜上，基帶資源共享方案的應用范圍非常廣泛，除了應用于有明顯話務遷移的場景，例如地鐵、景區、社區，還可應用于話務量密集，對系統穩定性要求高的場景，例如會議中心、大型場館等，可以說基帶資源共享方案能夠應用于絕大多數覆蓋場景，是建設高品質網絡不可或缺的方案。
