TD-SCDMA系統要求基站間定時同步。目前TD建網的同步方案是通過在每個基站上安裝GPS來進行同步。但是在基站上安裝GPS天線接收衛星信號，容易受到干擾，可能會被遮擋，導致GPS不能接收到衛星，進而引起基站失步，失步后可能會造成網絡質量下降。
在此前的研究中，基站失步后會對網絡質量造成什么樣的影響沒有定論，因此也無法從網絡現狀排查故障原因。此外，3GPP規范對TD的同步精度有定義，該同步精度是否合適，更高的同步精度是否能提高網絡質量也是需要探討的問題。
GPS失步對TD網絡的影響
3GPP25.402[3]定義了同步要求，其中TDD系統特別要求基站間時間同步。現網TD-SCDMA基站都采用GPS進行同步，所有的基站都鎖定在GPS時間上，不同的基站能夠保證定時一致。
但由于基站只是把GPS作為本地高精度時鐘的參考源，并不直接使用GPS時鐘，具有一定的時鐘保持能力，短時間內的GPS異常并不會影響基站的正常工作。當GPS長時間出現異常，基站晶振長時間處于自由振蕩狀態，將導致基站間定時偏差逐漸增加而不能保持同步�；静煌綍䦟W(wǎng)絡質量帶來影響，主要表現為對鄰區搜索、切換的影響以及干擾抬升。
下面分別闡述對網絡質量造成影響的研究結果。
切換
現網測試結果表明，隨著基站定時偏差的的變大，切換成功率和呼通率下降，掉話率抬升，影響到網絡KPI指標。
GPS偏移4chip內的切換成功率在98%以上，為保證切換成功條件的臨界值，GPS偏移在5chip以上，切換成功率和呼通率下降，掉話率明顯抬升，GPS偏移會導致終端的重選效率降低，從而造成呼通率的下降。
鄰區搜索
UE在進行鄰區搜索時以當前小區的定時來搜索鄰區主導頻的RSCP，由于定時偏差存在，會導致鄰區主導頻信號超出UE搜索窗。
現網測試結果表明，隨著GPS偏移值的設定，參考小區的RSCP值隨著偏移值的增大都呈現從大到小的變化過程。參考小區RSCP變化如圖1所示。
在向后偏移10chip時，信號衰減明顯增大，并與偏移14chip、16chip時的RSCP值大小相近，可以判斷10chip為向后偏移影響手機搜索鄰區時的臨界值；在向前偏移12chip時，信號衰減明顯增大，可以粗略判斷12chip為向前偏移影響手機搜索鄰區時的臨界值。
UP干擾抬升
基站定時存在偏差時，會導致干擾源更靠近受影響的基站，會造成受影響的基站UP干擾抬升。實驗基站定時偏移會導致相鄰基站都干擾試驗基站。試驗基站定時向后偏移會導致某一圈鄰區基站干擾抬升。

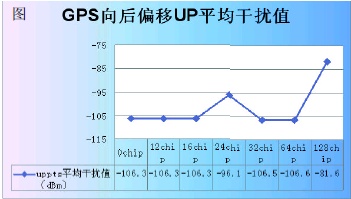

GPS向前和向后偏移測試的UP干擾的平均值如圖2和圖3所示。從兩張圖中可以得到以下結論：GPS偏移16chip內，UP干擾對所選測試地點的呼通率的影響不大；但隨GPS偏移的增大UP的干擾值會有上升趨勢；GPS向前偏移，受所有周圍正常小區影響，在24chip時平均值到達-101.3dBm，超過-103dBm，但不會影響終端的呼叫成功率(-85dBm的場強下)。
業務時隙干擾抬升
TD是一個時分雙工系統，上下行業務必須嚴格定時，如果定時不準，出現基站之間收發干擾。
對于業務時隙干擾角度的失步容限，研究的方法是首先通過仿真，確定業務時隙的抗失步能力，然后結合理論分析和現網測試，確定組網時的容限指標。
仿真結果表明，定時偏差小于14chip時，鏈路仿真表明目標SIR提高2dB，系統仿真表明在其他條件不變情況下，中斷率不超過5%，可認為此時對網絡KPI沒有顯著影響；定時偏差小于7chip時，鏈路仿真表明目標SIR基本不變，可以認為此時對網絡KPI基本沒有影響。前面得到的仿真結果表明，下行末尾7chip(5.47μs)污染了另一個基站的上行時，此時的干擾很小，可以忽略不計。
總體來說：假設NodeB2定時比NodeB1延遲了Sync_Error，只要GP+Tr+TD-Sync_Error>DS+Tx_On+TA_Error，NodeB1就不會干擾NodeB2。
計算可得可容忍定時偏差約為10.59μs(約13.55chip)。在實際測試中，測試小區周圍鄰區進行75%碼道、27dBm加載，業務時隙的干擾影響不明顯，在終端搜索鄰區的臨界值12chip，-85dBm的場強下，全部呼通，不影響業務質量。
結論
如果GPS問題導致短期基站失去同步，由于基站自身晶振具備一定保持能力，對網絡沒有影響。如果GPS問題持續時間比較長，導致基站之間定時誤差過大，則會影響切換、UE對鄰小區的搜索、UP干擾抬升、業務時隙干擾抬升。其中GPS失步導致的基站定時偏差對切換的影響最為明顯，當基站定時偏差大于4chip(約3μs)時，網絡KPI有明顯下降(切換失敗或者切換掉話)，可以作為GPS失步的一個判斷基礎。如果某個基站(若干個扇區)和鄰區出現突發的切換失敗大幅度攀升，在排除了其他因素外，可以認定是GPS失步導致。
定時偏差小于3μs的情況下，網絡質量沒有變化，和協議定義的3μs指標是一致的，提高同步精度并不會帶來額外的網絡質量的提高。
基站同步高可靠性方案
GPS故障定位分為以下幾類：
存在天線短路、開路告警并伴隨丟星告警
由于天線短路、開路告警是GPS卡根據天饋系統5V電源的電流判斷的，出現告警時天線很可能工作不正常，需要檢查天線、線纜接頭等部分。
頻繁出現丟星告警
頻繁出現丟星告警一般是存在干擾或遮擋。
某段時間集中出現丟星告警
如果故障只在一段時間內出現，后續又不再出現，很可能是臨時性的干擾或遮擋，只要不影響基站正常工作，建議以觀察為主。
偶爾出現丟星告警
對于每月出現三次以下，持續時間又很短的告警，只要不影響基站正常工作，建議以觀察為主。
沒有任何GPS告警，系統出現大面積區域KPI指標惡化
對于沒有任何GPS告警，系統又出現大面積區域KPI指標惡化情況，在排除其他原因之后，可以考慮是GPS失步引起的干擾。
對于有天線短路、開路的站點，建議檢查工程情況；對于有丟星的站點，可以通過后臺軟件記錄站點實際跟蹤GPS衛星的數量。一般來說如果可用衛星數長時間都比較少(比如5-6顆)，那么需要考慮是否存在遮擋；如果衛星數目有突然的減少和跳變，那么很可能是存在干擾。對于干擾可以通過掃頻儀來定位和處理。
通過GPS失步仿真和測試，一方面證實了GPS失步對網絡運營造成的影響，說明了迅速處理GPS問題的重要性；另外獲得了網絡可以容忍的GPS偏差值。根據這一偏差值，可以方便我們確認GPS故障的類型和嚴重程度。通過及時、全面地GPS故障診斷，從而快速地對GPS故障進行維護、修復，極大地縮短了工作人員的處理過程，使網絡運營更加可靠，提高用戶感知。
