在TD-SCDMA無線網絡規劃和建設中，高校區的深度覆蓋一直是難點，特別是在高校宿舍區，宏蜂窩基站不能有效解決室內覆蓋，需要做室內分布系統來解決。但由于業主協調、學生阻撓、投資過大等諸多原因，在宿舍樓內做分布系統難度較大，所以在高校宿舍區利用室外分布系統做覆蓋是一種較為合理的手段。
中國移動通信集團設計院有限公司河北分公司通過分析某高校宿舍區覆蓋工程建設和測試情況，為研究大學校園區深度覆蓋策略提出合理建議,力爭解決目前校園區覆蓋困難的瓶頸，在合理規劃的基礎上，滿足校園網需求，保證網絡質量。
高校宿舍區覆蓋策略分析
高校宿舍區具有以下特點：用戶比較密集，通信時間也相對集中、時間較長；室內用戶對數據業務需求較大；建筑密集，排列比較規則，無線信號容易受遮擋；無線網絡覆蓋比較困難，容易出現覆蓋盲區或盲點；物業協調、工程實施困難，對網絡覆蓋造成影響。
根據經驗以及國內外網絡規劃、建設的狀況，校園區覆蓋主要分成以下幾種方案：宏蜂窩覆蓋方式；室外分布系統的微蜂窩覆蓋方式；室內分布系統的微蜂窩覆蓋方式；宏蜂窩+微蜂窩結合覆蓋方式。
目前學校為宏蜂窩覆蓋，本文主要討論室外分布系統覆蓋方式。
覆蓋實施方案
研究對象為某高校，校區內現有3棟教學實驗樓，1棟綜合樓，1棟辦公樓，8棟6層學生宿舍樓，1棟3層食堂，1棟2層洗浴中心。要求針對其中8棟學生宿舍樓，1棟食堂，1棟洗浴中心做TD-SCDMA信號覆蓋，讓宿舍內的移動用戶能夠充分體驗3G服務。
1.需求分析
·建設前覆蓋情況分析
學校宿舍區以前依靠宏蜂窩覆蓋，宿舍區室內信號較差，不能滿足宿舍樓內用戶的3G業務需求。為了使現有系統達到3G要求，需要對學校內宿舍區進行3G網絡覆蓋。
·用戶估算
假設密集區域TD小區的單用戶語音話務量為0.02Erl、可視電話話務量為0.001Erl，數據業務單用戶平均流量為1kbps。如果按照單個小區O3配置，采用KR算法進行容量估算，考慮75%負載，該校區每棟宿舍樓的學生容量為716人，其容量能夠滿足單棟宿舍樓用戶需求。
2.分布系統建設方案
本工程采用BBU+單通道RRU為信號源，主設備由1個BBU、6個RRU組成。射頻單元安裝位置：
本方案采用TDJ-182014A-45FT0型定向60公分板狀天線、1/2饋線，800～2500MHz功分器、耦合器等。
3.小區規劃
宿舍生活區劃分如下，將宿舍生活區劃分2個小區，將1#、2#、3#、4#宿舍及洗浴中心劃分為1個小區，將5#、6#、7#、8#宿舍及食堂劃分為1個小區。
4.頻點規劃

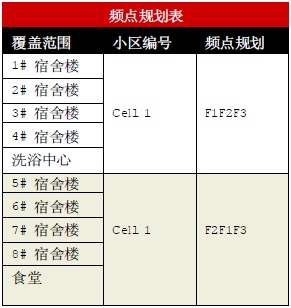

本項目使用F1F2F3組網，其中F3固定為HSDPA頻點，F(xiàn)1F2作為主頻點復用。規劃結果如下表：
5.擾碼規劃
高校宿舍密集區域的擾碼規劃主要考慮高校內部小區間擾碼相關性，同時還要兼顧周圍宏站鄰區的擾碼相關性，室內外綜合考慮進行碼資源規劃。
高校宿舍密集區域內部小區之間行小區擾碼規劃時，不將相關性很強的碼分配在交疊相鄰小區或扇區。需要滿足以下原則：相鄰小區不能使用同頻同碼字；相鄰小區不能使用同頻同碼組；鄰區的鄰區不能采用同一個擾碼和同碼組；相鄰小區不能出現零時延重碼。
未開通分布系統前測試校園內外PCCPCH RSCP 分布情況
兩小區擾碼規劃CELL1：58，CELL2：114，通過擾碼相關性的分析和計算，滿足上述原則及相關性要求。
